— 24 —

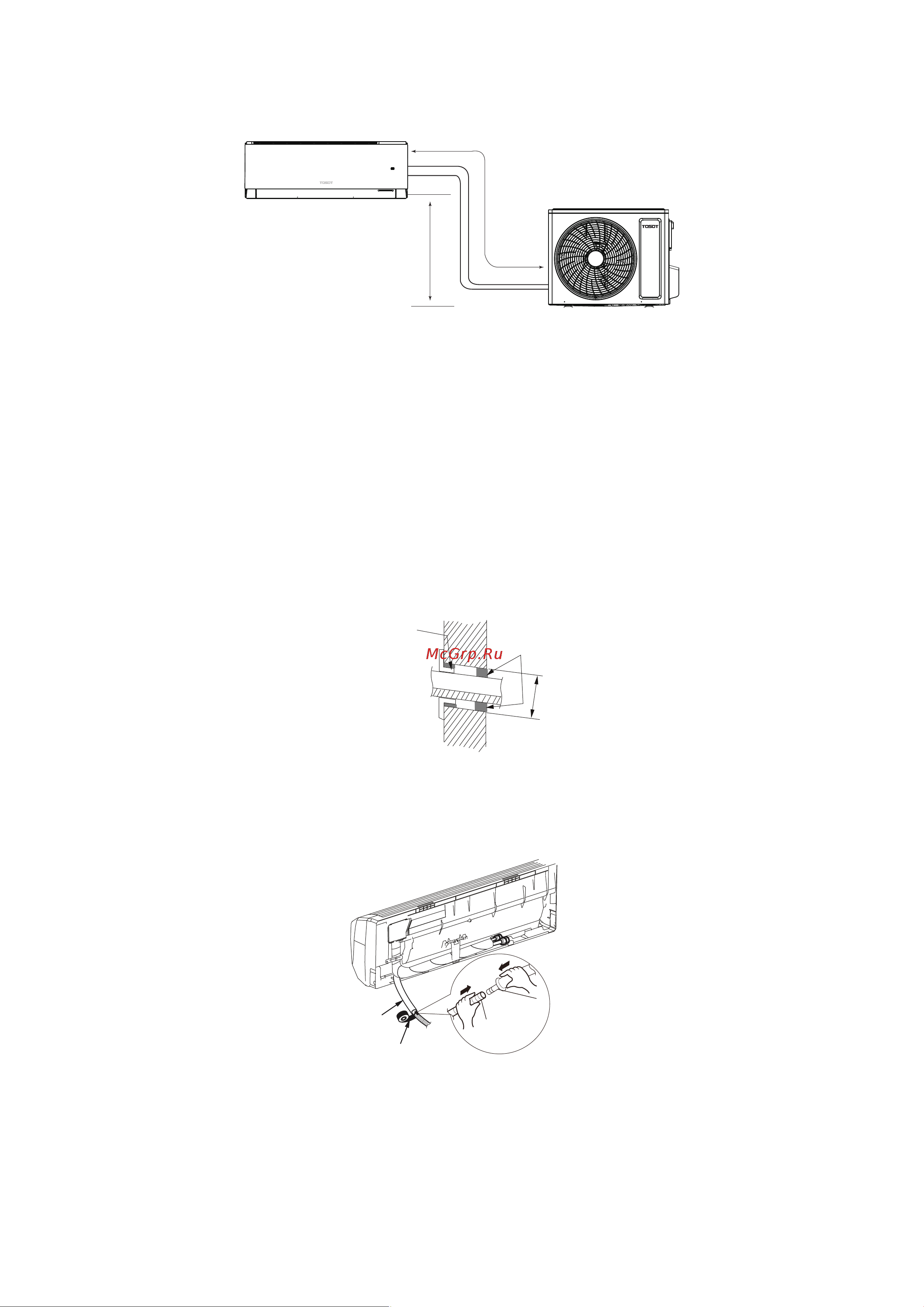

● В случае, если внутренний и наружный блоки находятся на разных уровнях, перепад высот не должен превы-

шать максимально допустимый. Минимальная длина подключаемых труб не менее 3 м.

Не более 10м

15 м (09-12 модели)

25 м (18-24 модели)

Установка внутреннего блока

1. Монтажная пластина должна быть установлена строго горизонтально. Это важно, т.к. в конструкции блока

предусмотрен наклон ванночки для естественного отвода конденсата.

2. Закрепите монтажную пластину на стене при помощи винтов и дюбелей.

3. Убедитесь, что монтажная пластина, надежно закреплена на стене. Вес должен быть равномерно распреде-

лен на все крепежные винты.

Отверстие для фреонопровода

1. Просверлите отверстие в стене диаметром 55–70 мм, с небольшим уклоном 5–10° вниз в сторону наружного

блока.

2. Вставьте проходку в стену для предотвращения повреждения фреонопровода и кабеля питания при протяги-

вании через отверстие в стене.

/Ø

65 мм

Внутренняя сторона Сторона улицы

Стенная

проходка

Уплотнитель

Подключение отвода конденсата

1. Подключите отвод конденсата к трубопроводу (наружный диаметр дренажной трубы 17 мм). Закрепите место

соединения изолентой.

Трубопровод для

отвода конденсата

Трубопровод для

отвода конденсата

Сливной

шланг

Резиновая лента

2. Поместите трубопровод отвода конденсата в теплоизоляцию. Обмотайте теплоизоляцию изолентой для пре-

дотвращения повреждения и соскальзывания, так как на поверхности неизолированной трубы может обра-

зовываться конденсат.
