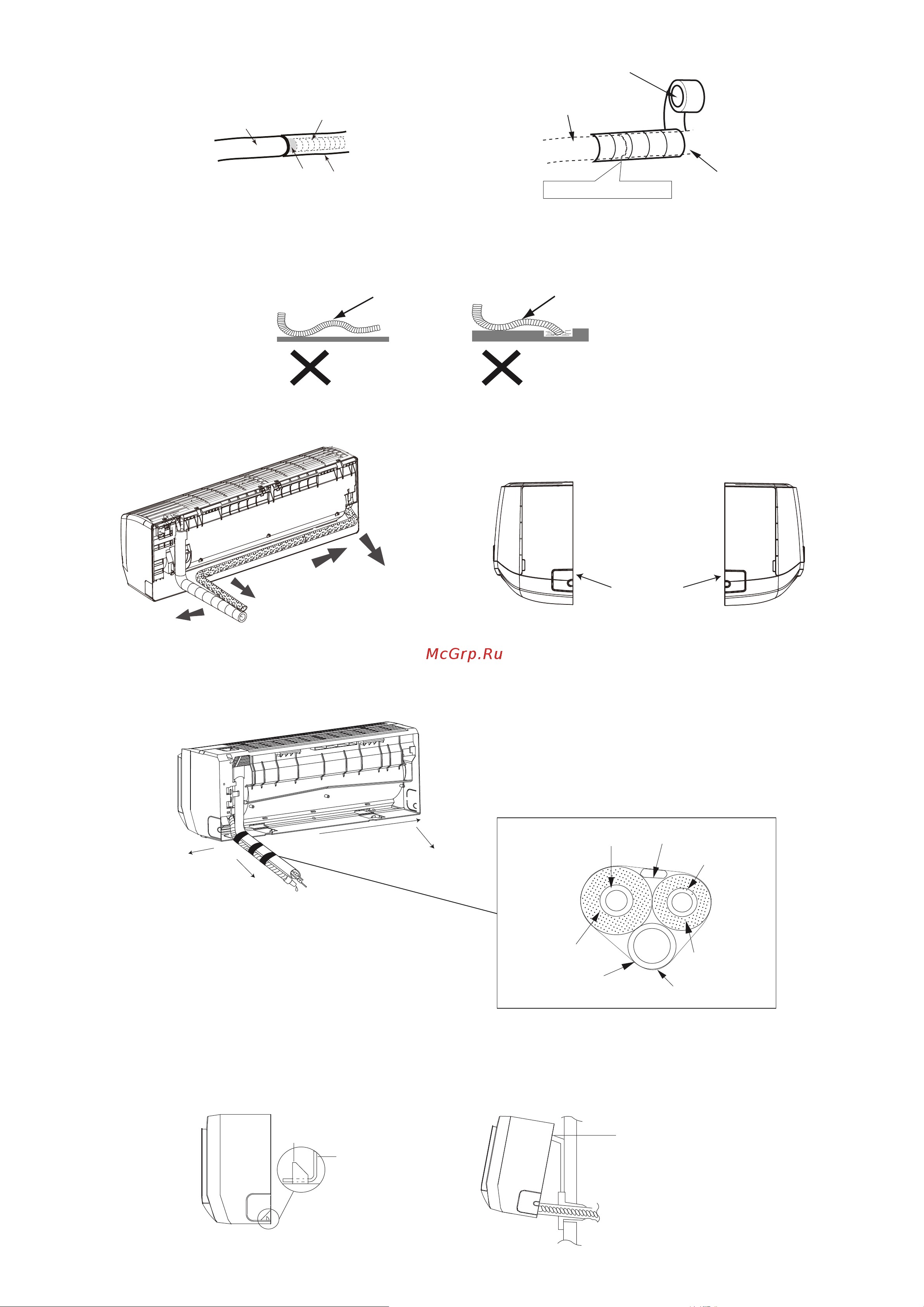

— 25 —
Трубопровод для
отвода конденсата
Сливной
шланг
Резиновая лента Изолированная труба
Трубопровод для
слива конденсата
Изолированная
труба
Резиновая лента
Место соединения
3. Изолированная труба отвода конденсата должна иметь надежное крепление. Не допускаются провисы
и подъемы. Следите за тем, чтобы наружный конец трубопровода был свободным, на достаточном расстоя-
нии от препятствий, чтобы обеспечить дальнейший отвод воды.
Изгиб
Затопленный
Петля
4. Трубопровод можно подводить к блоку справа, слева, справа сзади и слева сзади. При подключении прово-
дов, трубопроводов справа или слева удалите заглушки, как показано на рисунке.
Заглушка
Лево Право
5. Уложите вместе кабель питания, трубу отвода конденсата и фреонопровод, как показано на рисунке, и по-
дайте их через отверстие в стене.
Справа
Справа сзади
Слева сзади
Слева
Изоляция
газовой
трубы
Слив конденсата
Сторона газа
Провод питания
Сторона
жидкости
Изоляция
жидкостной
трубы
Монтажный скотч
6. Наденьте внутренний блок на специальные кронштейны на монтажной панели. Убедитесь, что они вошли
в предназначенные для этого пазы в задней части корпуса блока. Опустите нижнюю часть блока, слегка на-
давите на блок и прижмите блок к стене, чтобы нижние фиксаторы монтажной панели вошли в зацепление
с защелками на корпусе блока.
Фиксатор
Монтажная
панель
Монтажная
панель
