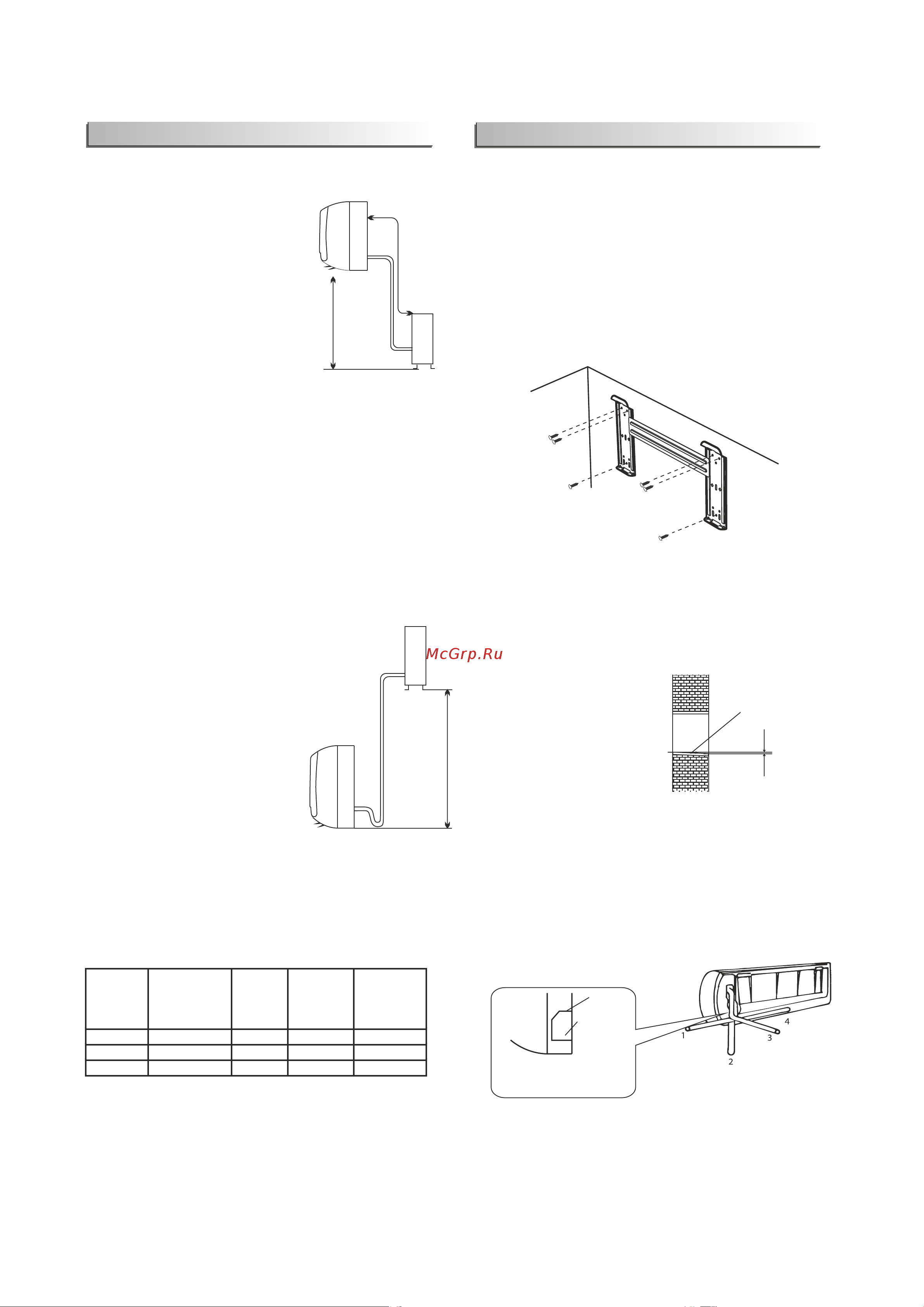

Выбор места для монтажа
Монтаж внутреннего блока
Место монтажа внутреннего блока
1. Место, где нет препятствий возле
выпускного вентиляционного
отверстия, и воздух может легко
устремляться в любой угол.
2. Место, где можно легко проложить
трубку и сделать отверстие в стене.
3. Обеспечьте необходимое расстояние
от устройства до потолка и стены,
пользуясь монтажной схеме,
приведенной на предыдущей
странице.
4. Место, что позволяет легко снять
воздушный фильтр.
5. Располагайте устройство и пульт
дистанционного управления на
расстоянии не менее 1 м от
телевизора, радио и тому подобное.
6. Размещайте устройство как можно дальше от
люминесцентных ламп.
7. Не кладите ничего рядом с выпускным отверстием для
воздуха, чтобы не мешать его всасыванию.
8. Установите устройство на стену, которая достаточно прочная,
чтобы выдержать его вес.
9. Устанавливайте устройство в таком месте, где нет предпосылок
для увеличения уровня шума и вибрации во время его работы.
10. Держите устройство подальше от прямых солнечных лучей
и источников тепла. Не размещайте легковоспламеняющиеся
материалы или приборы сверху устройства.
Место монтажа наружного блока
1. Выберите хорошо вентилируемое место, где ничто
не будет мешать установке блока.
2. Не монтируйте блок в том месте, куда может
попадать огнеопасный газ.
3. Обеспечьте нужное расстояние от стены.
Длина трубки между внутренним и внешним
блоками по умолчанию не должна
превышать 5 метров. Но она может
достигать 15 метров в случае
использования дополнительного
объема хладагента.
4. Избегайте попадания на внешний
блок жирной грязи и выхлопов газа,
возникающие в результате вулканизации.
5. Не устанавливайте внешний
блок у дороги, где на него может
попадать грязная вода.
6. Монтируйте блок на неподвижной
основе, чтобы он не создавал
избыточного шума во время работы.
7. Следите за тем, чтобы в месте
установки блока его выпускное
отверстие для воздуха не
блокировалось никакими предметами.
8. Избегайте установки блока под прямыми солнечными
лучами, в проходе или на боковых дорожках, а также вблизи
источников тепла и вентиляторов. Размещайте его подальше
от легковоспламеняющихся материалов, густого масляного
тумана, влажных или неровных поверхностей.
Модель Макс. допустимая
длина трубы
без дозаправки
хладагента, м
Макс.
длина
трубы, м
Макс.
перепад
высоты H, м
Необходимое
количество
для дозаправки
хладагента, г/м
5K... 18K 5 15 5 20
21K... 25K 5 15 5 30
28K... 36K 5 15 5 40
Если высота или длина трубки выходит за пределы
диапазона, указанного в таблице, обратитесь к дилеру.
1. Установка монтажной пластины.
• Определите, где будет установлена монтажная пластина это
зависит от расположения внутреннего блока и маршрута
прокладки труб.
Удерживая монтажную пластину горизонтально, пользуясь
горизонтальной линейкой или нивелиром.
Просверлите в стене отверстия глубиной 32 мм, которые
будут использоваться для фиксации пластины.
Вставьте в отверстия пластиковые дюбели и закрепите
монтажную пластину с помощью резьбовых винтов.
Осмотрите монтажную пластину, чтобы убедиться в
надежности ее фиксации. После этого просверлите
отверстие для труб.
•
•
•
•
2. Просверлите отверстие для трубки
• Определите, где будет
расположено отверстие для
прокладки трубки-это зависит
от места расположения
монтажной пластины.
Просверлите в стене отверстие
диаметром примерно 50 мм.
Отверстие должно немного
наклоняться вниз по
направлению наружу.
Установите муфту в отверстие в стене, чтобы сама
стена оставалась аккуратной и чистой.
•
•
3. Монтаж труб внутреннего блока
• Проложите трубки (жидкостные и газовые) и кабели питания
через отверстие в стене снаружи или проложите их изнутри
после завершения процедуры подсоединения внутренней
трубки и кабелей, чтобы подключить к внешнему блоку.
Определите, нужно ли отрезать заглушку - это зависит от
направления прокладки трубки (как это показано ниже).
•
Внутренний блок
Макс. длина
труб 15 м
Высота не должна
превышавть 5 м
Наружный блок
Наружный блок
Внутренний блок
Макс. длиина
труб 15 м
Высота не должна
превышать 5 м
Нарезной винт
Монтажная пластина
Внутренний
Внешний
Муфта для отверстия в
стене (трубка из крепкого
полиэтилена подготовленная
покупателем)
5 мм
(с наклоном вниз)
Направление монтажа труб
Желоб
Заглушка
Отрежьте заглушку вдоль
желоба.
Примечание. Монтируя трубку
в направлениях 1, 2 или 4,
отрежьте соответствующую
заглушку от основания
внутреннего блока.
• Подключив трубку надлежащим образом, установите
дренажный шланг. Далее подсоедините силовые кабели.
После соединения смотайте трубки, кабели и дренажный
шланг вместе, используя теплоизоляционные материалы.
5
Внимание: по сравнению с вышеуказанной схемой, внешний
вид вашей монтажной пластины может отличаться, однако
монтажный способ является похожим.
Внимание: как показано на верхнем рисунке, шесть отверстий,
совмещенные с саморезами на монтажной пластине,
необходимо использовать для крепления монтажной пластины.
