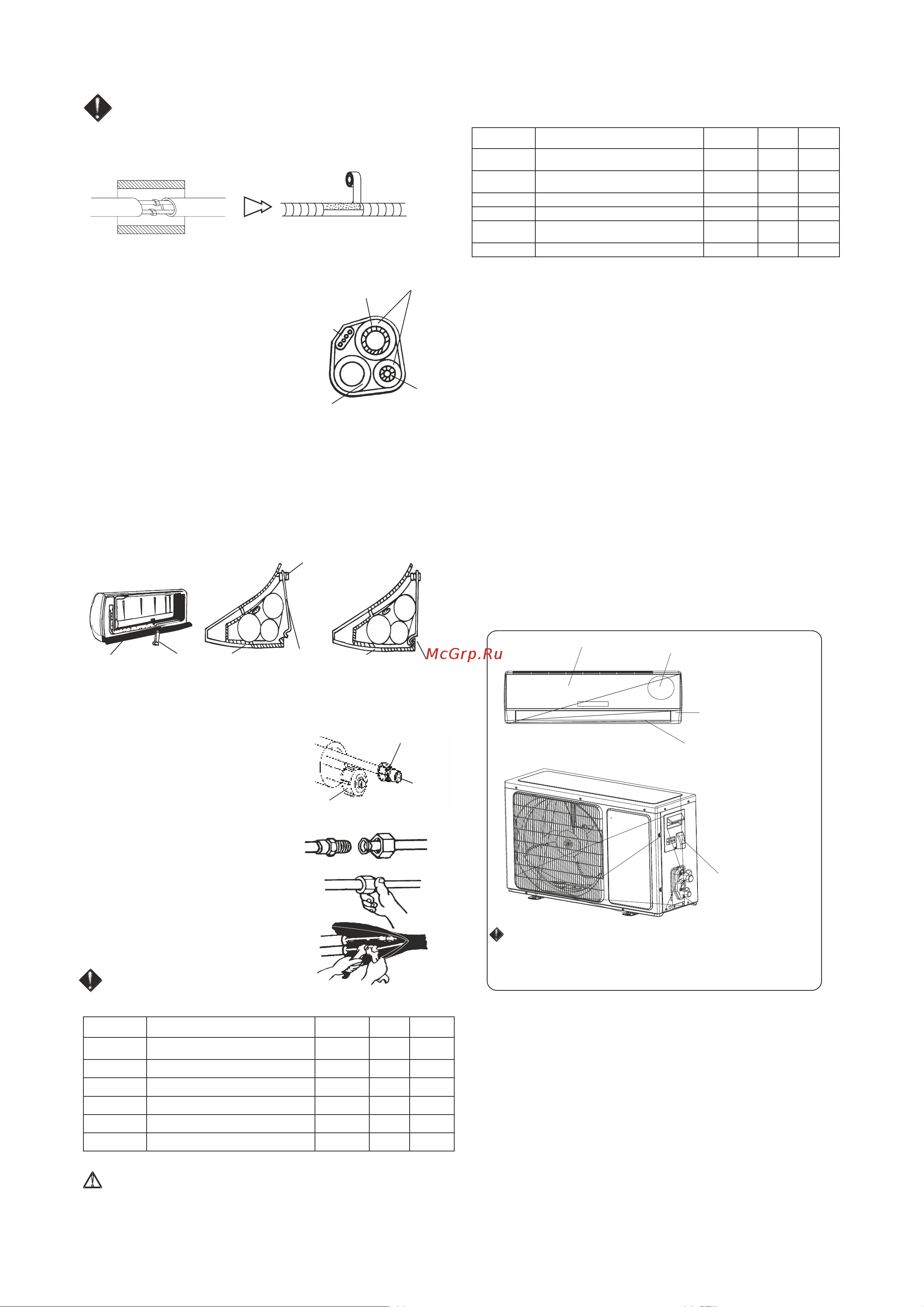

Соединение трубок:
a. Прежде чем открутить большую
и маленькую уплотнительные
крышки, прижимайте малую
уплотнительную крышку пальцем,
пока не исчезнет звук, указывающий
на выход воздуха, а после этого
отпустит палец.
b. Присоедините трубки внутреннего
блока с помощью двух гаечных
ключей. Обратите особое внимание
на допустимый момент затяжки,
указанный ниже, чтобы не
деформировать и не повредить
трубки, соединители и конические
гайки.
c. Сначала предварительно закрутите
их пальцами, а затем затяните ключами.
Если вы слышите звук выхода
воздуха, обратитесь к продавцу.
Для инверторного кондиционера
Модель Размер трубопровода
Момент
затягивания
Ширина
гайки
Мин.
толщина
5... 12K, 13...
18K, 21... 24K
15–20 Н*м 17 мм 0,5 мм
18K
*
, 21K... 36K 30–35 Н*м 22 мм 0,6 мм
5K... 13K 30–35 Н*м 22 мм 0,6 мм
12K
*
, 13K... 18K 50–55 Н*м 24 мм 0,6 мм
18K
*
, 21K... 36K 60–65 Н*м 27 мм 0,6 мм
36K
*
70–75 Н*м 32 мм 1,0 мм
Примечание. Блоки 12K*,18K и 36K* больше блоков 12K, 18K и 36K.
Примечание. Соединение труб необходимо делать с
внешней стороны!
• Теплоизоляция труб:
a. Поместите дренажный шланг под трубками.
b. Для обеспечения правильной
изоляции используйте
слой полиэтиленовой пены
толщиной более 6 мм.
Примечание. Дренажный шланг
покупается пользователем отдельно.
• Дренажный шланг нужно направить
вниз, чтоб она обеспечивала
свободный выход жидкости.
Не монтируйте дренажный шланг
в такой способ, чтоб он скручивался, выступал горбом
или обходила другие трубы, не опускайте его конец в воду.
• Если к дренажной трубке подсоединен удлинительный
дренажный шланг, обеспечьте его теплоизоляцию на
участке, где он проходит вдоль внутреннего блока.
• Если трубки отходят вправо, для этих трубок, силового
кабеля и дренажной трубки нужно предусмотреть
теплоизоляцию, а также закрепить их сзади блока с
помощью специального фиксатора.
• Теплоизоляция трубных соединений:
Обмотайте трубные соединения теплоизоляционными
материалами, а поверх них намотайте виниловую ленту.
Теплоизоляционная
труба
Широкая трубка
Кабель питания
(схематическое
изображенние)
Дренажный шланг
(покупает пользователь)
Маленька
трубка
A. Вставьте фиксатор для трубок
в клипсу.
B. Нажмите на фиксатор для трубок,
чтоб зацепить его за крючёк,
расположенный на основании блока.
Основание
Фиксатор
для трубок
Фиксатор
для трубок
Вставить тут
Закрепить
Основание
Основание
Маленькая уплотнительная
крышка
Большая уплотнительная крышка
Нажмите тут
Для неинверторных кондиционеров
Модель
Момент
затягивания
Ширина
гайки
Мин.
толщина
5... 12K, 13...
18K, 21... 24K
15–20 Н*м 17 мм 0,5 мм
18K*, 22, 24K*,
28, 30,36K
30–35 Н*м 22 мм 0,6 мм
5... 10K, 12K 30–35 Н*м 22 мм 0,6 мм
12K*, 14, 15, 18K 50–55 Н*м 24 мм 0,6 мм
18K*, 22, 24, 28,
30, 36K
60–65 Н*м 27 мм 0,6 мм
36K* 70–75 Н*м 32 мм 1,0 мм
Примечание. Блоки 12K*, 18K*, 24K*, 36K*, больше блоков 12K,
18K, 24K, 36K.
4. Подключение кабеля
• Внутренний блок
Подключите кабель питания к наружному блоку, отдельно
присоединив провода к клеммам на плате управления
как показано на монтажной схеме.
Примечание. В некоторых моделях необходимо снять
корпус, чтоб присоединить кабели к клеммам внутреннего
блока.
• Наружный блок
1) Снимите с блока защитную крышку, открутив для этого винт.
По одному подключите провода к клеммам на плате
управления, как это описано ниже.
2) Закрепить силовой кабель на плате управления с помощью
зажима.
3) Поставьте защитную крышку в исходное положение,
зафиксировав их винтом.
4) Смонтируйте одобренный автоматический выключатель
между источником питания и блоком модели 24K.
Необходимо установить коммутационное устройство, которое
будет надлежащим образом отсоединять все линии питания.
Передня панель
Клемма (внутри)
Корпус
Шасси
Защитная крышка
обеспечение доступа
к клеммам (внутри)
Внутренний блок
Наружный блок
На рисунках, представленных в этом руководстве
демонстрируется внешний вид стандартной модели.
Поэтому изображенная форма прибора может отличаться
от дизайна выбранного вами кондиционера.
Предостережение!
1. Обязательно предусмотрите отдельный цепь
питания специально для кондиционера. Метод
подсоединения проводки демонстрируется на
электрической схеме, наклеенной на внутренней
стороне дверцы для обеспечения доступа.
2. Убедитесь в том, что сечение кабеля
соответствует требованиям, указанным в
технических характеристиках источника питания.
3. После присоединения кабелей проверьте состояние
проводов и убедитесь в том, что все они надежно
зафиксированы.
4. Если кондиционер размещается в мокрой или
влажной зоне, обязательно установите
автоматический выключатель с функцией защиты
от утечек на землю.
6
Теплоизоляция
Трубы обмотанные виниловой лентой
Дренажный
шланг
Большая
труба
Маленькая
труба
Дренажный
шланг
Большая
труба
Маленькая
труба
Внешний диаметр жидкостной трубы
( 6 мм или 1/4 дюйма)Ø
Внешний диаметр жидкостной трубы
( 9,53 мм или 3/8 дюйма)Ø
Внешний диаметр газовой трубы
( 9,53 мм или 3/8 дюйма)Ø
Внешний диаметр газовой трубы
( 12 мм или 1/2 дюйма)Ø
Внешний диаметр газовой трубы
( 16 мм или 5/8 дюйма)Ø
Внешний диаметр газовой трубы
( 19 мм или 3/4 дюйма)Ø
Размер трубопровода
Внешний диаметр жидкостной трубы
( 6 мм или 1/4 дюйма)Ø
Внешний диаметр жидкостной трубы
( 9,53 мм или 3/8 дюйма)Ø
Внешний диаметр газовой трубы ( 9,53 мм или 3/8 дюйма)Ø
Внешний диаметр газовой трубы ( 12 мм или 1/2 дюйма)Ø
Внешний диаметр газовой трубы ( 16 мм или 5/8 дюйма)Ø
Внешний диаметр газовой трубы ( 19 мм или 3/4 дюйма)Ø
