Alto PBM8.500 MK II Инструкция по эксплуатации онлайн [8/27] 908

5) Регулятор «MON» (AUX 1) (Вспомогательный сигнал).

Ваше устройство обладает 2 вспомогательными передачами, которые могут использоваться для

передачи сигналов к устройству внешних и внутренних эффектов или для создания

управляющего смешанного сигнала (микса). Они используются для установки уровня сигнала

соответствующего канала, отправленного к шине «AUX» (Вспомогательного сигнала) и

регулируемый диапазон варьируется от –∞ до +10 Дб.

Регулятор «AUX 1» сформирован

как «предварительный фэйдер», имея в виду, что сигнал

отправляется до того, как достигнет фэйдера канала. Он используется в управляющем «миксе»

при микшировании «живого» звука или для «микса» наушников в области применения с

записью.

6) Регулятор «DSP / FX» (Вспомогательный сигнал 2) «AUX 2».

Регулятор «AUX 2» сформирован как «последующий фэйдер», поэтому на аудио-сигнал окажет

влияние фэйдер канала. Посредством

разъема «AUX 2 OUT» (Выход вспомогательного сигнала

2), сигнал «AUX 2» может быть отправлен к устройству внешних эффектов; более того, этот

сигнал может быть задан внутреннему блоку эффектов.

7) Регулятор «PAN» (Панорамирования, баланса).

Это регулятор для «моно» и «стерео» - каналов. Он используется для определения

величины сигнала канала, отправляемого в левую или правую часть основного «микса».

Удерживайте этот регулятор

в центральной позиции и сигнал будет находиться в центре

сцены. Выведите его полностью против часовой стрелки и сигнал будет присутствовать

только в левой части основного «микса», и наоборот.

8) Регулятор уровня канала (Channel Level).

Он используется для настройки общего уровня соответствующего канала. Регулируемый

диапазон варьируется от –∞ до +10 Дб.

4.2. Регуляторы «Управляющей секции»

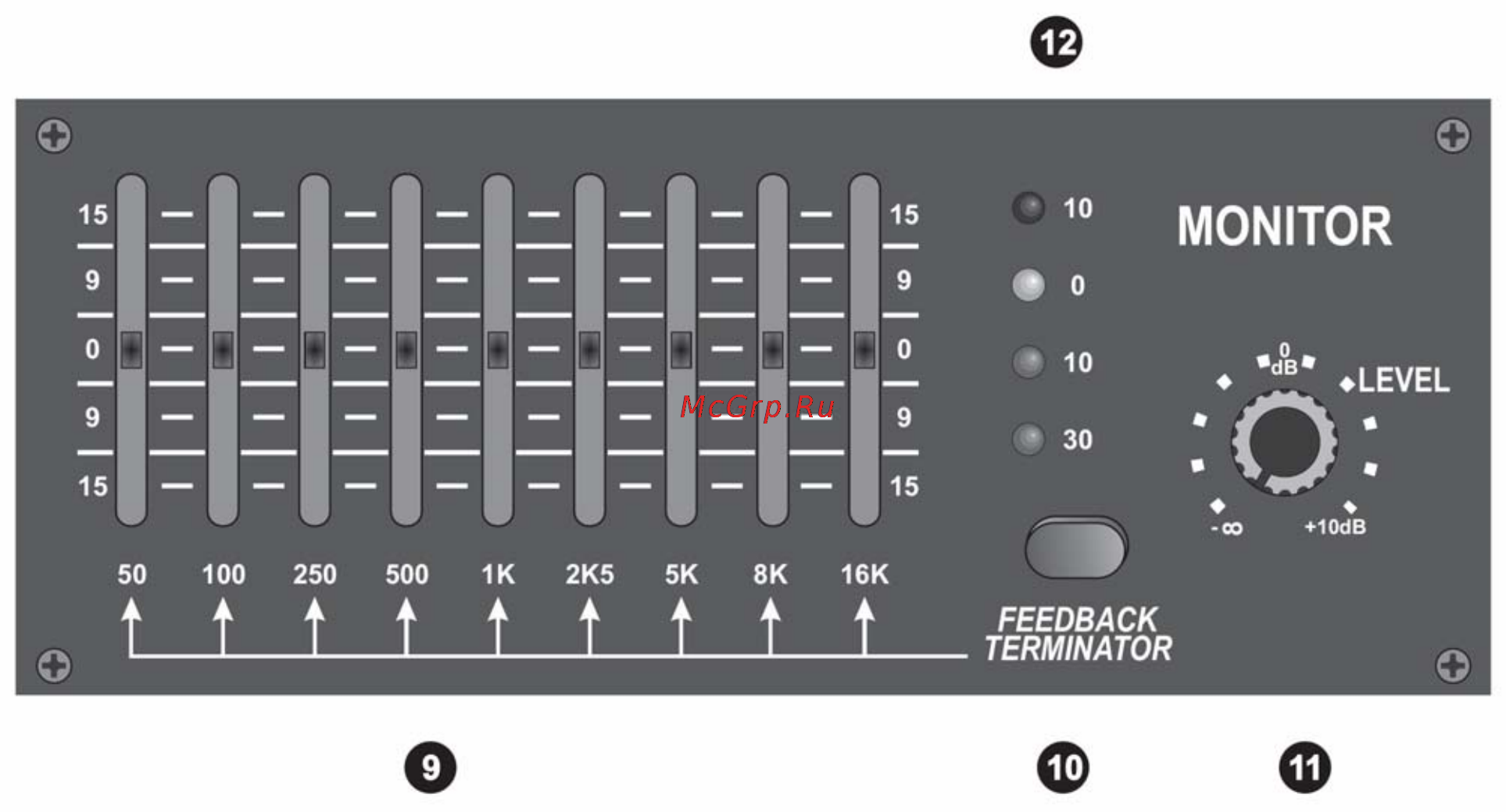

9) Стереофонический графический эквалайзер.

Ваше устройство оснащено двумя стереофоническими графическими эквалайзерами, один из

которых предназначен для «основного микса» (MAIN MIX), другой – для «управляющего микса»

(MONITOR MIX). Каждый из них предусматривает регуляторы 9-полосного фэйдера.

Посредством этих фэйдеров можно повысить или ослабить выбранную частоту на 15 Дб у

предустановленной ширины

полосы частот. Если все фэйдеры находятся в центральной позиции,

то выходной сигнал эквалайзера представлен в виде плоской характеристики. Они используются

для видоизменения частотного «контура» звука. Функция эквалайзера будет активирована сама

как только вы будете использовать ваше устройство.
