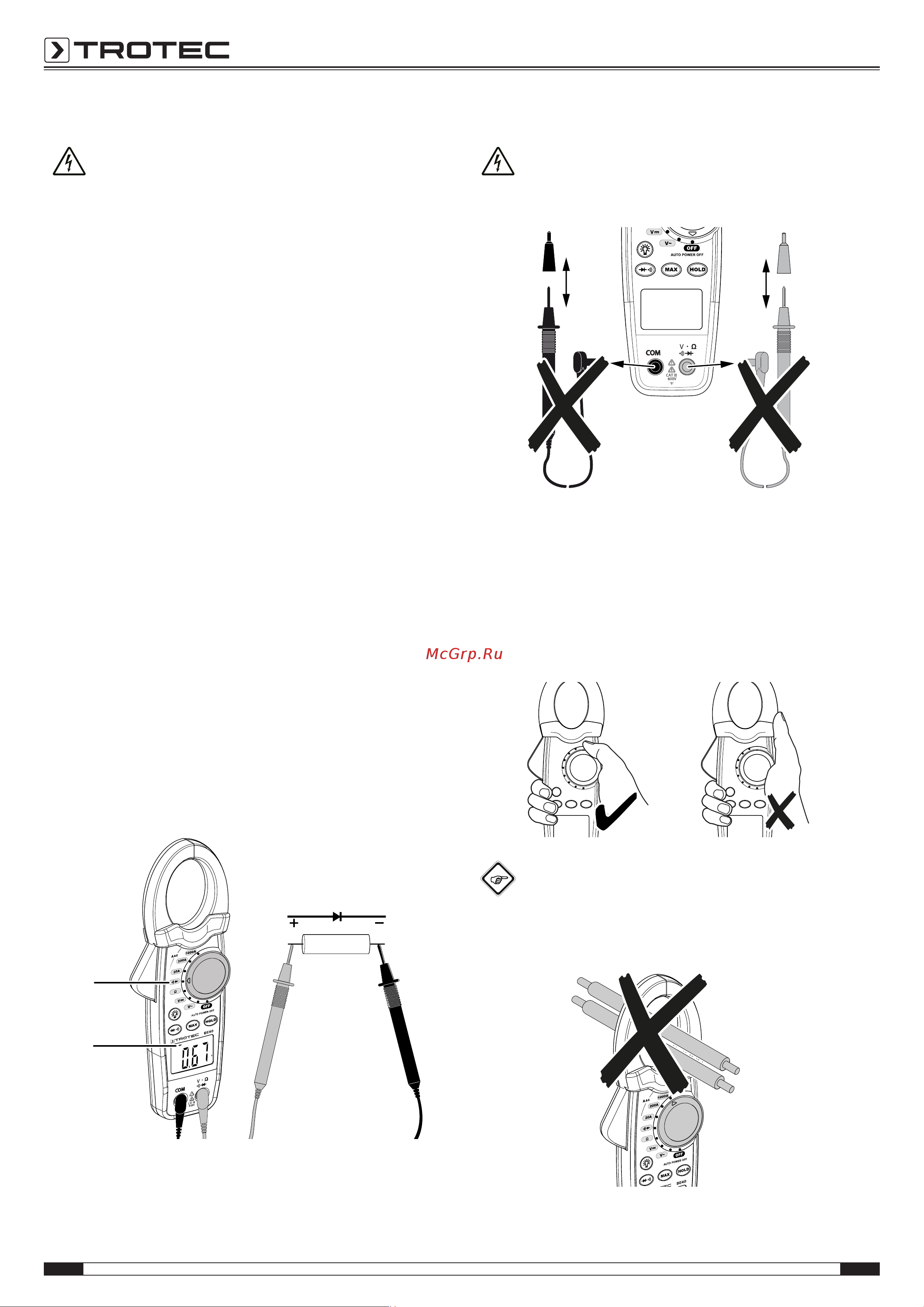

10 RU
токоизмерительные клещи BE40
Тестирование диодов
Предупреждение об электрическом напряжении
При тестировании диодов существует опасность
поражения электрическим током и
травмирования!
Убедитесь в том, что проверяемая цепь тока
выключена и обесточена.
• Всегда беритесь за измерительные кабели только
перед защитой от прикосновения(12).
Для измерения пропускного напряжения диода действуйте
следующим образом:
ü Цепь тока выключена.
ü Все конденсаторы полностью разряжены.
1. Подсоедините черный измерительный кабель(14) к
разъему COM(7), а красный измерительный кабель(13)
к разъему Input(6).
2. Поверните ручку(2) в положение тестирования
диодов / проверки проходимости(18).
3. Нажмите кнопку тестирования диодов / проверки
проходимости(8), пока на дисплее не появится
индикатор тестирования диодов(33).
4. Соедините измерительный щуп(11) красного
измерительного кабеля(13) с анодом(+) диода.
5. Соедините измерительный щуп(11) черного
измерительного кабеля(14) с катодом(-) диода.
ð На индикаторе измеряемых значений(27)
показывается примерное пропускное напряжение
диода.
ð На дисплее показывается единица измерения
напряжения тока(25).
ð Если на дисплее показывается OL, то это означает,
что измерительные щупы расположены
неправильно.
18
33
Измерение силы переменного тока (AC)
Предупреждение об электрическом напряжении
Существует опасность поражения
электрическим током и травмирования!
• При проведении бесконтактных измерений
отсоедините измерительные кабели(13, 14) от
устройства.
• При измерении тока расположите проверяемый провод
по центру клеммы измерительных клещей.
• Не прикасайтесь к клемме(1) токоизмерительных
клещей.
Информация
Для получения однозначного результата измерения
всегда измеряйте только один провод.
