RU 9
токоизмерительные клещи BE40

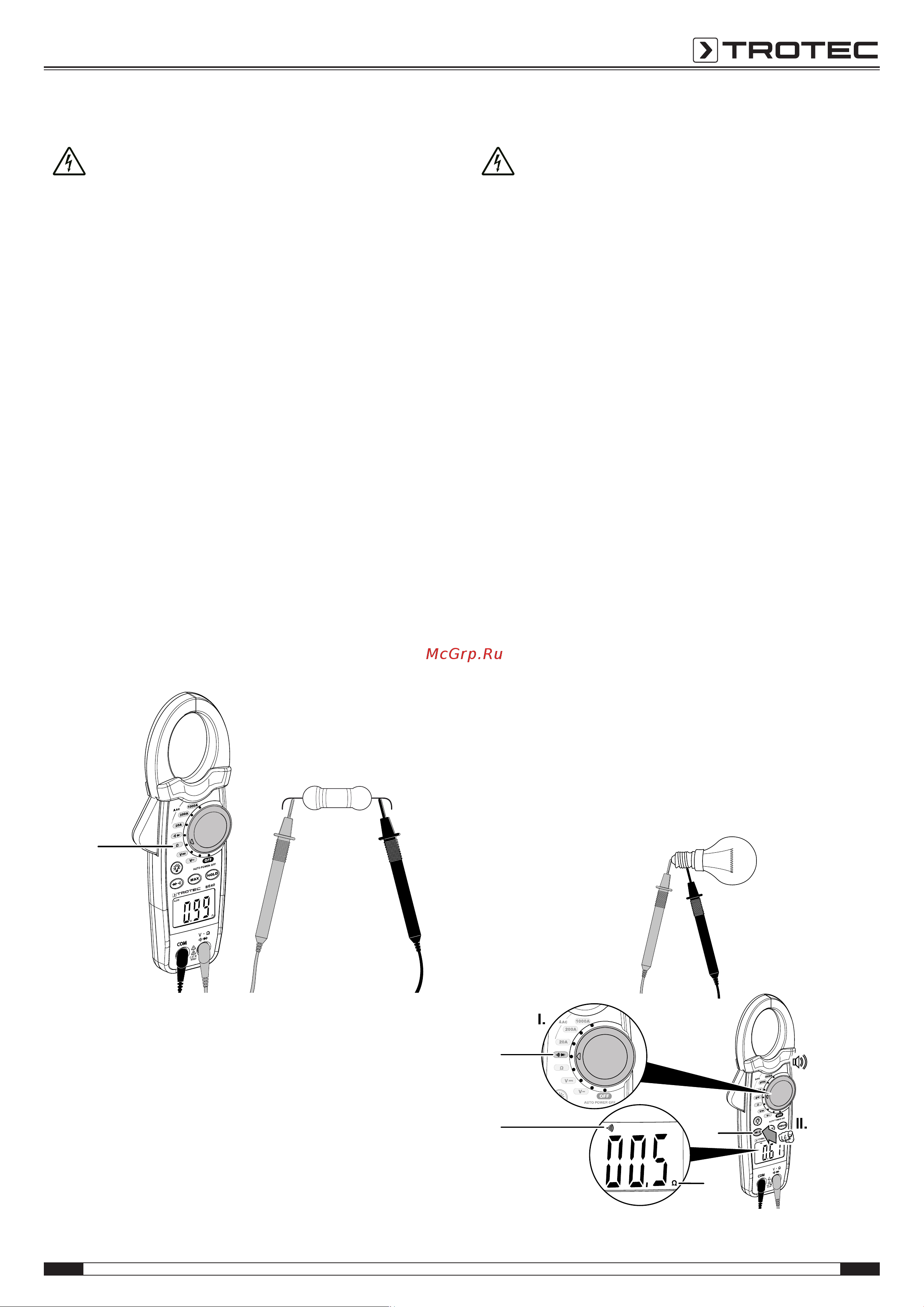

Измерение сопротивления
Предупреждение об электрическом напряжении
При измерении сопротивления существует
опасность поражения электрическим током и
травмирования!
Убедитесь в том, что ток цепи тока отключен и все
конденсаторы полностью разряжены.
• Всегда беритесь за измерительные кабели только
перед защитой от прикосновения(12).
Для измерения сопротивления действуйте следующим
образом:
1. Подсоедините черный измерительный кабель(14) к
разъему COM(7), а красный измерительный кабель(13)
к разъему Input(6).
2. Поверните ручку(2) в положение измерения
сопротивления(19).
ð На дисплее появляется индикатор измерения
сопротивления(27).
3. Прикоснитесь к нужным точкам измерения цепи тока
испытательными щупами(11) на измерительных
кабелях.
ð Измеряемое значение показывается на индикаторе
измеряемых значений(28).
ð Показывается единица измерения
сопротивления(26) (k=кило =1000Ом, M=Мега=
1миллион Ом).
19
Проверка проходимости
Предупреждение об электрическом напряжении
При измерении проходимости существует
опасность поражения электрическим током и
травмирования!
Убедитесь в том, что ток цепи тока отключен и все
конденсаторы полностью разряжены.
• Всегда беритесь за измерительные кабели только
перед защитой от прикосновения(12).
Для проверки проходимости в проверяемой цепи тока
действуйте следующим образом:
1. Подсоедините черный измерительный кабель(14) к
разъему COM(7), а красный измерительный кабель(13)
к разъему Input(6).
2. Поверните ручку(2) в положение тестирования
диодов / проверки проходимости(18).
3. Нажмите кнопку тестирования диодов / проверки
проходимости(8), пока на дисплее не появится
индикатор проверки проходимости(34).
ð На дисплее появляется индикатор измерения
сопротивления(27).
ð На индикаторе измеряемых значений(28)
показывается OL.
4. Прикоснитесь к нужным точкам измерения цепи тока
испытательными щупами(11) измерительных кабелей.
ð Если измеренное сопротивление составляет меньше
120 Ом, то устройство выдает акустический сигнал,
а на индикаторе измеряемых значений(28)
показывается сопротивление цепи тока.
ð Если измеренное сопротивление составляет больше
120 Ом, то устройство не выдает акустический
сигнал, а на индикаторе измеряемых значений(28)
продолжает показываться OL.
18
34
8
27
