DL200X operating manual for external sensors
2
3.

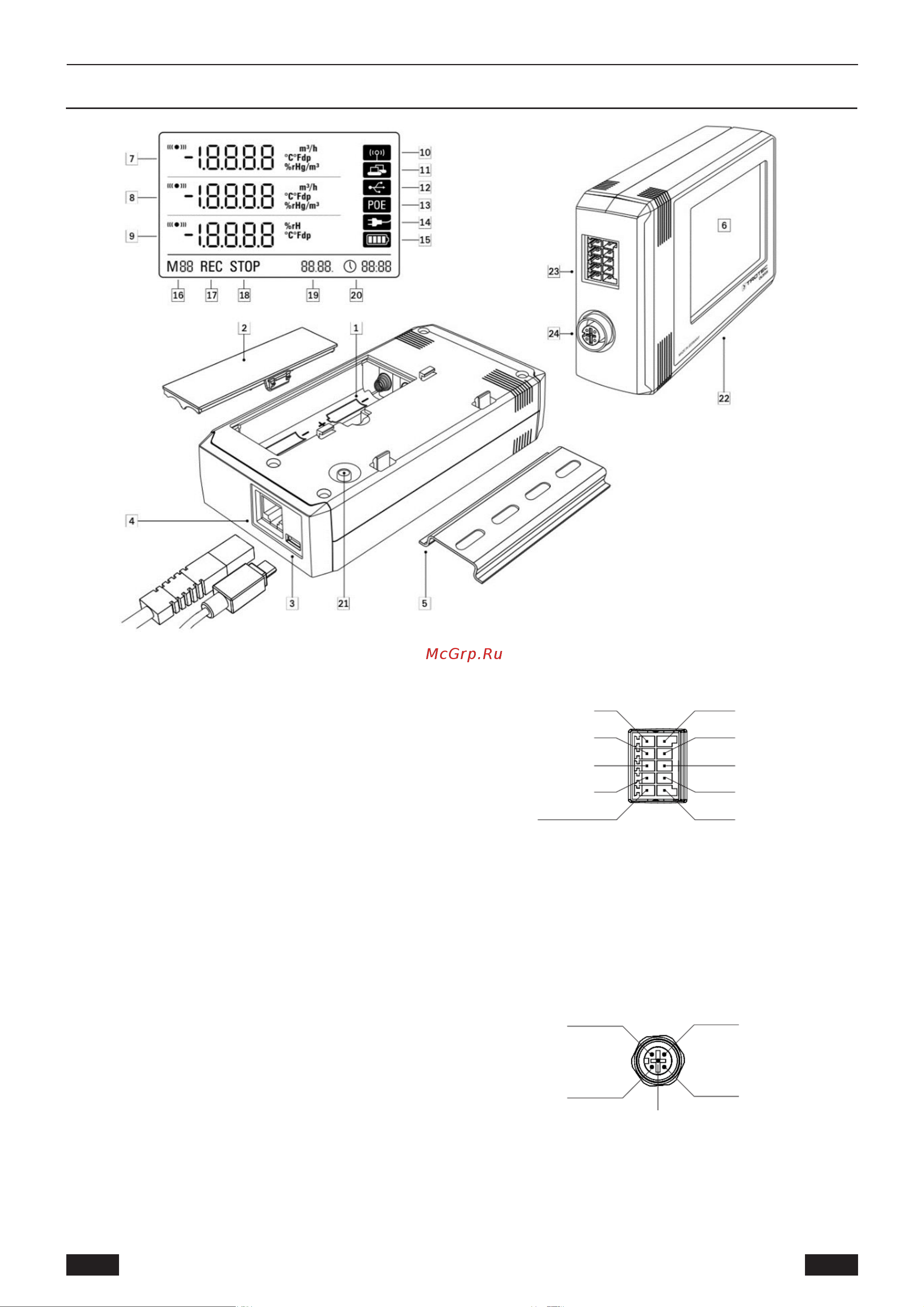

Equipment
1. Батарейный отсек
2. Крышка
батарейного отсека
23. 10-контактный разъем с двумя независимыми входными
каналами для подключения до двух аналоговых датчиков:
3. Подключение к ПК USB type micro B
4. Сетевое соединение RJ45
5. Монтажная дорожка для крепления
6. ЖК-дисплей:
7. Измеренное значение строка 1
8. Измеренное значение строка 2
9. Измеренное значение строка 3
10. Символ отображения активного
акустического сигнала
11. Символ отображения активного сетевого
подключения
12. Символ дисплея для активного
подключения USB
13. Отображаемый символ для питания по сети
14. Символ дисплея для питания через USB
Pin 9: КлеммаC0
Pin 7: КлеммаA0
Pin 5: КлеммаC1
Pin 3: Клемма A1
Pin 1: Клемма +24 В (вход,
внутр. блок питания для
регистратора данных для
стационарной работы); а
также в качестве внешнего
источника питания
Pin 10: Клемма D0
Pin 8: Клемма B0
Pin 6: Клемма D1
Pin 4: Клемма B1
P
i
n
2:
Клемма
G
ND
(S
upp
l
y
V
O
lt
a
g
e
G
ND
)
15. Дисплей уровня заряда
батареи
16. Дисплей для маркера
режима
24. 5-контактный круглый разъем M12 для подключения до четырех
цифровых датчиков, совместимых с шиной:
17. Дисплей для активной записи
измеряемых величин
18. Дисплей для записи неактивных
измеренных величин
19. Отображение даты
20. Отображение времени
21. Кнопка выбора режима
22. Регистратор данных для подключения к
внешним датчикам
Pin 2:
Data B
Pin 1:
Supply sensor
(output)
Pin 5: n.c.
(not connected)
Pin 3: Data A
Pin 4: GND (reference
potential)
