EN
DL200X operating manual for external sensors
2
b
4.
Комплект поставки
В стандартный комплект поставки входят следующие компоненты:
•
Регистратор данных
•
Соединительный кабель USB
•
CD-ROM с руководством по эксплуатации,
программным обеспечением SmartGraph и
руководством по программному обеспечению
•
4 батарейки типа АА
•
Заводской сертификат
5.2.
Примечание при первоначальном запуске
После первого запуска устройства на дисплее появляется
сообщение “SET TIME”. Однако никаких настроек непосредственно
на устройстве делать не нужно. Время автоматически
синхронизируется со временем ПК при первом подключении к
программному обеспечению SmartGraph
.
6.
Эксплуатация
В SmartGraph программного обеспечения ПК является центральным
интерфейсом для конфигурации логгера данных.
5. Подготовка перед
началом работы
Основные настройки могут быть непосредственно
сконфигурированы с помощью одной кнопки
кнопка выбора режима на вашем регистраторе данных.
5.1.
Программное обеспечение
5.1.1.
Условия установки
Для настройки регистратора данных и считывания записанных
измеренных значений программное обеспечение SmartGraph должно быть
установлено на ПК со следующими минимальными требованиями
.
Поддерживаемые операционные системы:
•
Windows XP from Service Pack 3 (32 bit or 64 bit version)
•
Windows Vista (32 bit or 64 bit version)
•
Windows 7 (32 bit or 64 bit version)
Требования к оборудованию:
•
Processor speed: 1 GHz, minimum
•
CD-ROM drive
•
USB or network connection RJ45
•
512 MB RAM, minimum
•
4 GB of free hard disk space, minimum
•
Adobe Acrobat Reader software
5.1.2.
Установка программного обеспечения
Вставьте компакт-диск в дисковод ПК и установите программное
обеспечение, следуя инструкциям мастера установки
.
5.1.3 Подготовка конфигурации регистратора
данных
При необходимости подключите внешние датчики, необходимые для
определения измеряемых величин, к внешним соединениям вашего
регистратора данных. Информация о подключении и настройке
подходящих датчиков приведена в главах 7 и 11. Следуйте инструкциям
в главе 7 по подключению внешних датчиков, а затем продолжайте
запуск.
После этого подключите регистратор данных к КОМПЬЮТЕРУ с
помощью USB-кабеля, входящего в комплект поставки. Измерительное
устройство автоматически определяется программным обеспечением
SmartGraph. Кроме того, вы можете настроить регистратор данных Через
локальную сеть, если сетевая функция включена. Дополнительная
информация о сетевой функции приведена в главе 6.2.2
.
Запустите программное обеспечение SmartGraph. Программа
автоматически обнаруживает подключенный регистратор данных и
добавляет его в список доступных регистраторов данных. Регистратор
данных теперь можно настроить с помощью программного обеспечения.
Более подробная информация об использовании программного
обеспечения содержится в руководстве по программному обеспечению,
которое вы можете открыть с помощью
функции справки программного
обеспечения Smart - Graph
.
При необходимости вы можете ограничить работу одной кнопкой с
помощью кнопки выбора режима из вашего программного обеспечения
(блокировка ключа). В этом случае невозможно управлять
регистратором данных с помощью кнопки выбора режима
.
6.1.
Включение и выключение
При подаче тока регистратор данных не может полностью
отключиться, а может быть установлен только в рабочий режим с
минимальным потреблением энергии (M1). В этом режиме
обнаружение измеренных значений, отображение измеренных
значений и запись данных неактивны. Обзор четырех различных
режимов работы представлен в следующей главе
.
6.2.

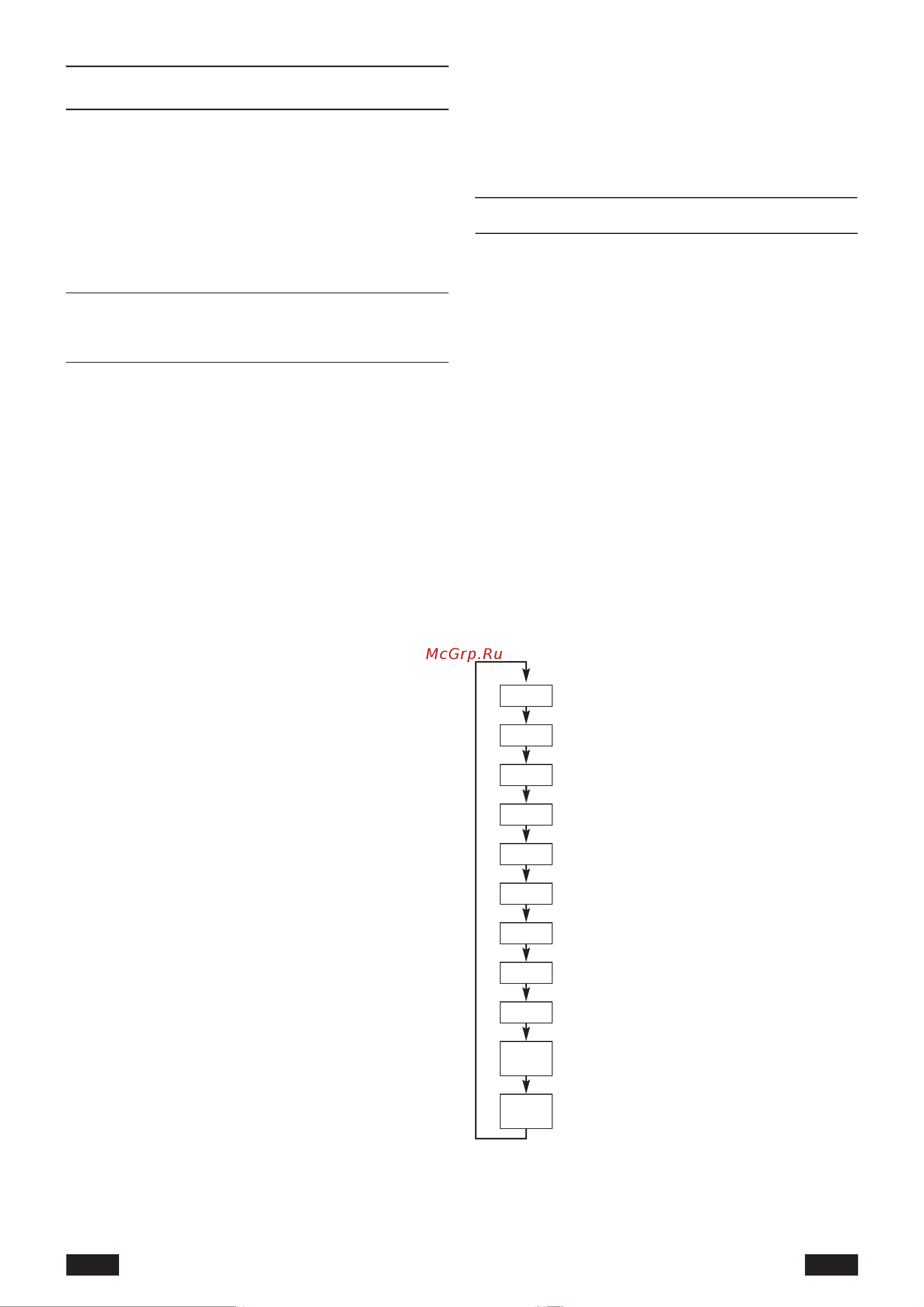

Основные настройки и режимы работы
Одиннадцать основных настроек можно настроить с
помощью кнопки выбора режима. К ним относятся
четыре различных режима работы, сетевая функция,
глобальный сброс настроек, акустическая функция и
различные настройки для настройки внешних датчиков
.
Кратковременное нажатие кнопки выбора режима
приводит к изменению текущего уровня настройки
.
Кратковременное нажатие кнопки выбора режима
позволяет осуществлять навигацию по отдельным
режимам настройки
.
Каждый выбранный режим отображается в течение
четырех секунд и может быть выбран.
В течение этого времени маркер режима мигает в левом
нижнем углу дисплея (M1, M2, M3, M4, M51, M52, M53, M6
x, M7 x, M81 (0), M81 (An 1)).
Нажатие кнопки выбора режима в течение 1 секунды
подтверждает ваш выбор.
Затем регистратор данных переходит в выбранный режим.
Если в течение четырех секунд выбор не будет
подтвержден, уровень настройки будет оставлен, и
дисплей вернется в исходный режим без внесения
изменений
.
*
Эта функция доступна только в том случае, если датчик
ШИНЫ уже зарегистрирован
(
M61
)
.
M81
An 1
M81
An 0
M7x*
M6x
M53
M52
M51
M4
M3
M2
M1
