EN
DL200X operating manual for external sensors
5
b
b
6.2.1.

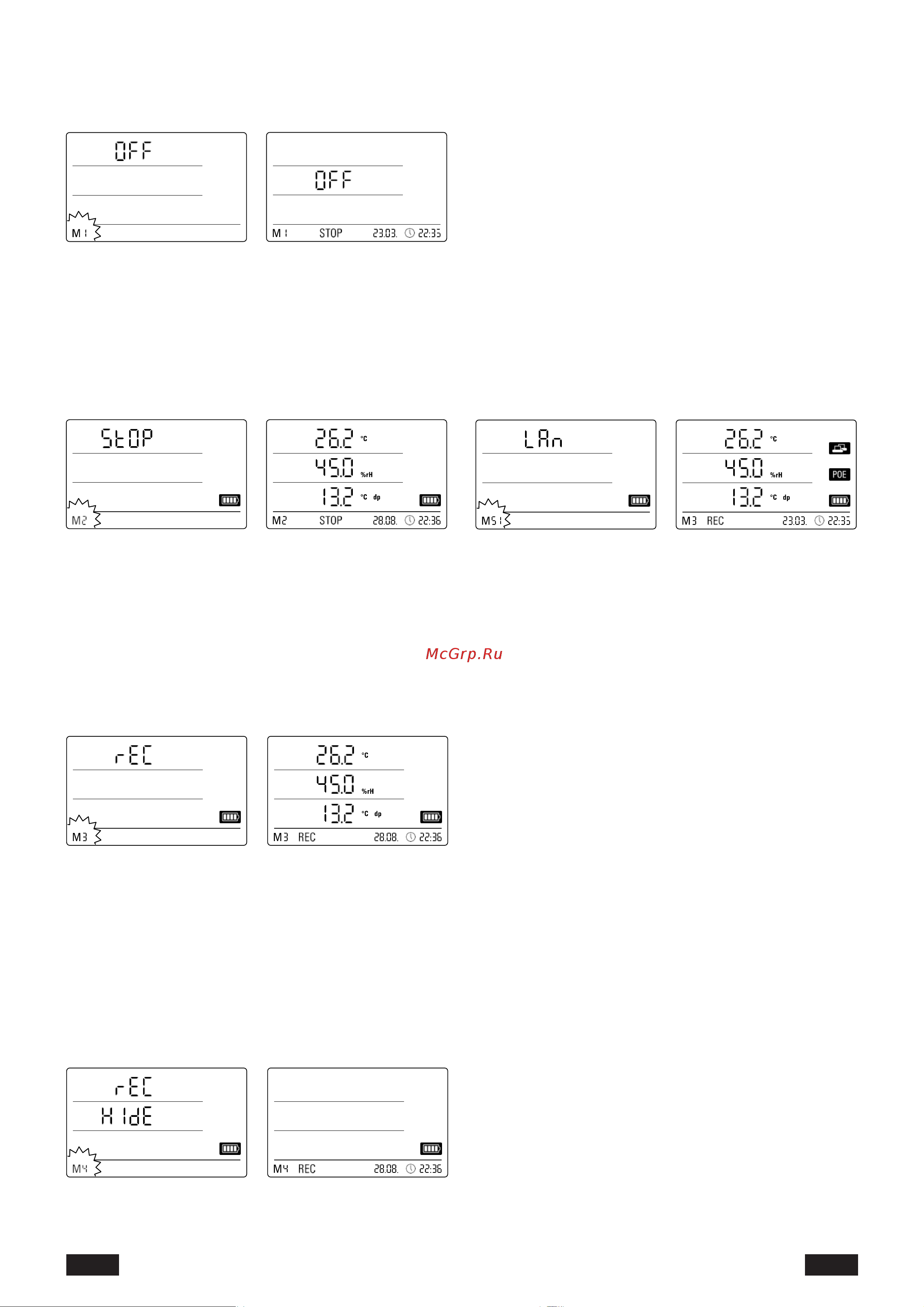

Четыре режима работы
Режим работы М1
Измеренные значения не отображаются ни в одной из трех строк измеренных
значений. Тем не менее, в этом режиме работы в памяти измеряемых
величин хранится до двадцати измерительных каналов, которые могут быть
выбраны в программном обеспечении SmartGraph. Таким образом, дисплей
для записи измеренных величин показывает REC (запись данных).
6.2.2.
Сетевая функция (M51)
Выбор режима работы M1
Отображение режима
работы M1
Требования к подключению по сети IPV4
.
Чтобы автоматически определить IP-конфигурацию регистратора данных
(который получил IP-адрес в IP-сети, например, через DHCP), необходимо,
чтобы широковещательные передачи UDP были разрешены через сеть
.
Запись измеренных величин неактивна. “ВЫКЛ.” отображается во
втором ряду измеряемых величин. Отображается символ ОСТАНОВКИ
.
В этом режиме работы (состояние доставки регистратора данных)
потребляемая мощность минимальна, поскольку измеренные значения не
могут быть запрошены или показаны
.
Режим работы M2
Примечание: Исходя из их концепции, широковещательные
передачи UDP работают не через маршрутизатор (NAT), а
только в пределах его собственной сети. Если регистратор
данных находится вне сети, настоятельно рекомендуется использовать
фиксированные IP-адреса через системного администратора
.
Подключение к сети
Выбор режима работы M2
Отображение режима M2
Активна функция обнаружения измеряемых величин. Измеренные значения,
настроенные в программном обеспечении SmartGraph, отображаются во всех
трех строках измеренных значений при выбранной скорости измерения.
В этом режиме работы запись данных неактивна; отображаемые измеренные
значения не сохраняются в памяти. Таким образом, дисплей для записи
измеренных величин показывает ОСТАНОВКУ (запись данных отсутствует)
.
Режим работы M3
Выбор режима работы M3
Отображение режима M3
Активны обнаружение измеряемых величин и запись данных. Измеренные
значения, настроенные в программном обеспечении SmartGraph, отображаются
во всех трех строках измеренных значений при выбранной скорости измерения.
Кроме того, в этом режиме работы в памяти измеряемых величин хранится до
двадцати измерительных каналов, которые могут быть выбраны в программном
обеспечении SmartGraph. Таким образом, дисплей для записи измеренных
величин показывает REC (запись данных).
Режим работы M4
Выбор режима работы M4
Отображение режима M4
Обнаружение измеренных значений и запись данных активны, но отображение
измеренных значений неактивно
.
Выбор сетевой функции M51
Прибор отображения M51
Если регистратор данных подключен к локальной сети и сетевая функция
активирована, то настройка программного обеспечения и считывание данных
с регистратора данных могут осуществляться по сети.
Сигнал, который передается от регистратора данных по UDP, позволяет
программному обеспечению SmartGraph автоматически находить
измерительное устройство в локальной сети.
При первом подключении регистратора данных к сети (добавить сетевое
устройство) может потребоваться настроить сетевые настройки регистратора
данных в соответствии с конфигурацией доступной сети в программном
обеспечении SmartGraph. Заводской предустановкой является DHCP.
Дополнительная информация о сетевой функции приведена в руководстве по
программному обеспечению, которое можно открыть с помощью справочной
функции программного обеспечения SmartGraph.
С помощью профессиональной версии программного обеспечения SmartGraph
также можно извлекать и регистрировать текущие и сохраненные измеренные
значения регистратора данных в специальных интервалах запросов по сети
.
Использование в сетевом режиме
Для непрерывного использования сетевой карты регистратор данных должен
быть установлен на стене. В промежутке в полметра должна быть свободная
конвекция воздуха, и зона не должна прерываться внешними источниками
конвекции (вентиляторы, освещение и т. Д.)
.
Питание в сетевом режиме
Использование сетевой карты, которая встроена в регистратор данных,
повышает энергопотребление измерительного прибора
.
Когда устройство работает только на батарейках и не подключено к внешнему
источнику питания, оно автоматически отключает сетевую функцию через 12
минут без связи с сетью. В этом случае сетевая функция должна быть
перезапущена внешним источником питания либо вручную, либо автоматически
.
Таким образом, при использовании регистратора данных в режиме
локальной сети питание должно подаваться от источника питания
USB
.
В опционально доступной конструкции PoE регистратор данных
может питаться непосредственно через сетевое соединение
.
