EN
DL200X operating manual for external sensors
5
R
Информация для системных
администраторов
Broadcast over UDP:
PC sends to ...................................
UDP:255.255.255.255:52010
(
d
a
t
a
l
o
gg
e
r
r
e
c
e
i
V
e
s
a
t
U
D
P
p
o
r
t
52010
*
)
data logger replies to .....................
UDP:255.255.255.255:52005
(PC
r
e
c
e
i
V
e
s
a
t
U
D
P
p
o
r
t
52005
*
)
6.2.4. Акустическая функция (M53)
Включение или выключение акустической функции включает или
выключает акустический сигнал регистратора данных. Если акустическая
функция активна, на дисплее отображается символ отображения
функции.
Когда акустическая функция активна, результаты тревоги отображаются
в виде звукового сигнала, если активный сигнал тревоги был
предварительно настроен для одного или нескольких из трех
измеренных значений дисплея в программном обеспечении SmartGraph
.
Data transmission over TCP:
data logger receives at TCP port 52015*
* The ports can be reconfigured, but this is not recommended.
Open or lost TCP connections are closed by the data logger after a TCP timeout
of 120 seconds.

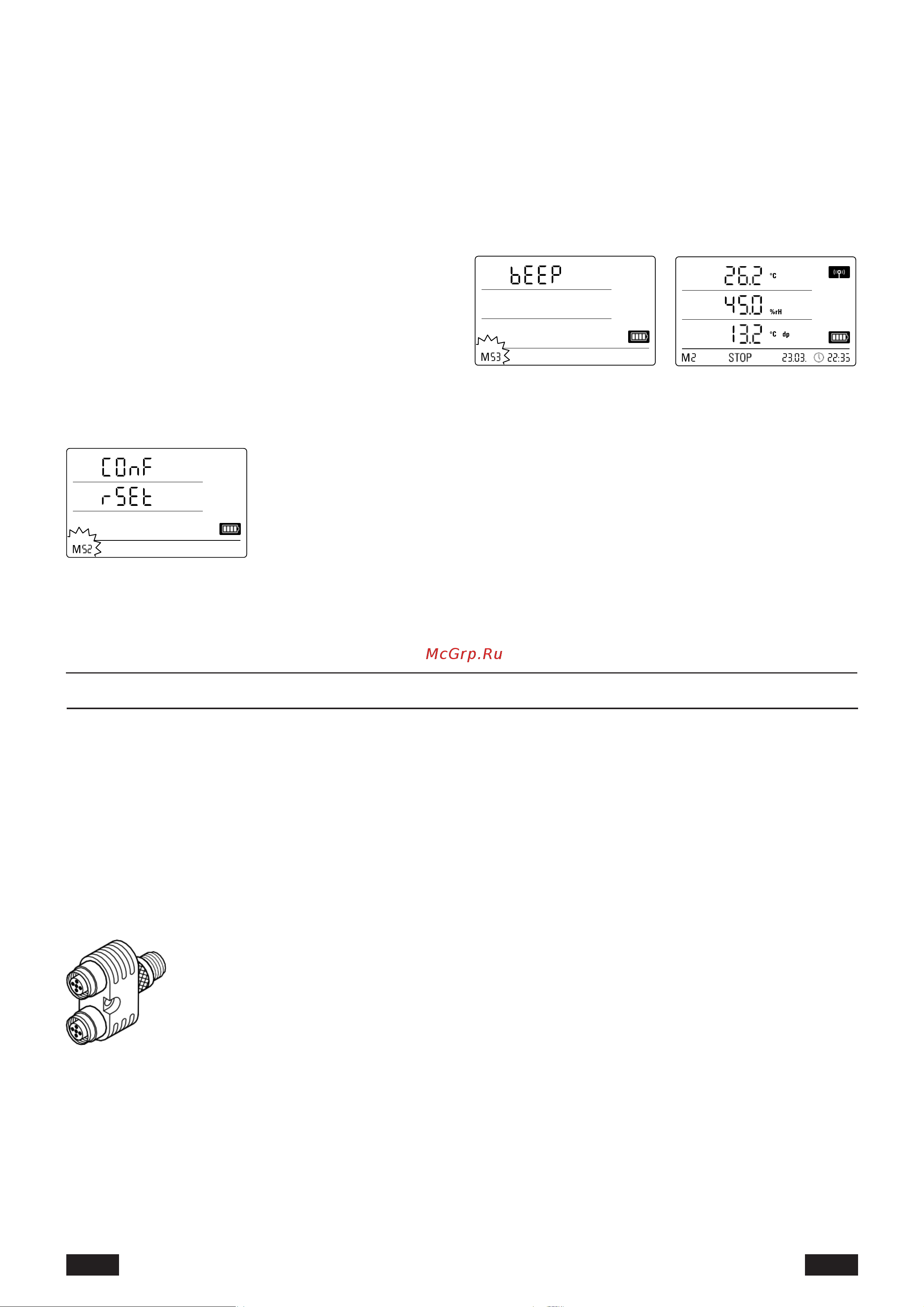

Выбор функции M53
Пример функции M53
6.2.3. Заводские
настройки (M52)
Выбор функции сброса M52
Эта функция сбрасывает настройки
устройства до заводских.
Даже при сбросе прибора на
заводские настройки или при
отсутствии батареек в приборе
данные измерений повторно
сохраняются в памяти и не
удаляются.
Если акустическая функция не активна, то ни один из шагов
навигации, требующих нажатия кнопки выбора режима на
регистраторе данных, не будет опознаваться тоном. То же самое
относится и к выбору режима.
Если выбор не сделан, и, таким образом, уровень настройки
выходит, то также издается звуковой сигнал
.
Информация об удалении измеренных данных приведена в главе
9.2.
7.
Подключение и настройка внешних датчиков
Регистратор данных имеет 5-контактный круглый разъем M12 для
подключения цифровых ШИННО - совместимых датчиков (BUS-
sensor), а также 10-контактный разъем с двумя независимыми
входными каналами для подключения до двух аналоговых датчиков
.
7.1
BUS датчики
7.1.1
Подключение датчиков ШИНЫ
Подсоедините датчик ШИНЫ к 5-контактному круглому разъему
регистратора данных (см. » , глава 3). Датчик питается током через
штекер
.
При опциональном использовании до трех Y-
распределителей к регистратору данных можно
подключить максимум четыре датчика цифровой
шины
.
Более подробная информация о доступных в настоящее время
шинных датчиках приведена в технических данных главы
11.
7.1.2
Конфигурация датчиков ШИНЫ (M6x)
Чтобы датчики ШИНЫ можно было использовать с регистратором
данных, каждый датчик ШИНЫ сначала должен быть зарегистрирован в
регистраторе данных индивидуально
.
Его можно настроить только в том случае,
если регистратор данных не находится в
режиме ведения журнала
(M3 or M4)!
Датчики ШИНЫ могут быть сконфигурированы в регистраторе данных, как
описано ниже, или иным образом непосредственно в программном
обеспечении SmartGraph. Более подробная информация о конфигурации
датчиков ШИНЫ в программном обеспечении приведена в руководстве по
программному обеспечению, которое вы можете открыть с помощью функции
справки программного обеспечения Smart - Graph.
Для настройки на регистраторе данных подключите первый регистрируемый
датчик шины к 5-контактному круглому разъему » регистратора данных", а
затем с помощью кнопки выбора режима перейдите в режим конфигурации
M6x - как описано в главе
6.2. На дисплее отображается опция регистрации датчика ШИНЫ (n1 для
первого датчика и n4 для четвертого датчика).
Кратковременное нажатие кнопки выбора режима запускает регистрацию
датчика ШИНЫ. Затем дисплей переходит в режим сканирования, и
подключенный датчик ШИНЫ автоматически обнаруживается и
идентифицируется.
При идентификации датчику присваивается четырехзначный идентификатор
ШИНЫ. Первые две цифры идентификатора представляют тип датчика
(например, 71 для датчиков TFF). Последние две цифры представляют собой
номер датчика и автоматически присваиваются в соответствии с порядком
регистрации – 01 для первого до 04 для четвертого зарегистрированного
датчика
.
После регистрации датчика отображается сообщение с информацией об
идентификаторе ШИНЫ – мигает символ сообщения в правом нижнем углу
дисплея. Кратковременное нажатие кнопки выбора режима закрывает
сообщение
.
Совет: Обратите внимание на BUSID
для измерения в будущем
непосредственно на датчике
.
