6 7

2–R65

Монтажная проушина

SAOA

Обслуживание рекуператора

Вытяжной

вентилятор

Приточный

вентилятор

А М

Электробокс

(Блок управления)

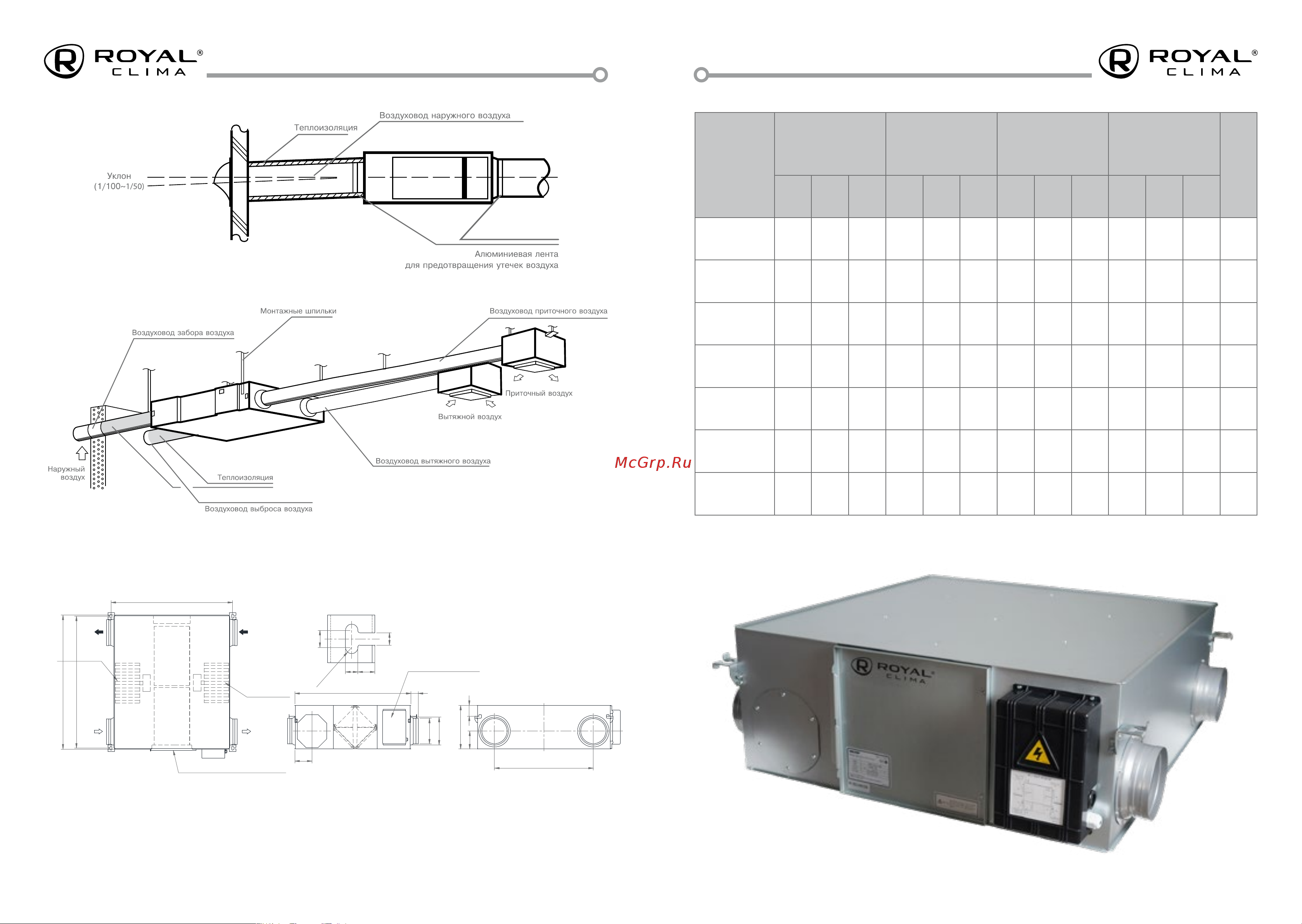

РАЗМЕРЫ

Модель

Габариты

установки

Монтажные

размеры подвесных

приспособлений, мм

Монтажные

размеры фланцев

установки, мм

Габариты фланцев

установки, мм

Вес, кг

A B C D E F G H I K L M

RCS-200-P 3.0 780 610 289 819 594 78 450 95 116 95 110 53 20

RCS-300-P 3.0 780 735 289 819 719 78 526 95 116 144 160 58 23

RCS-450-P 3.0 884 874 331 922 958 81 650 135 132 144 160 58 30

RCS-600-P 3.0 884 1016 331 922 1000 81 750 135 132 195 211 61 33

RCS-800-P 3.0 908 954 404 946,5 935 71 692 202 123 195 211 61 38

RCS-1000-P 3.0 1144 1004 404 1182 986 82 690 162 164 244 261 62 48

RCS-1300-P 3.0 1144 1231 404 1182 1213 82 917 162 164 244 261 62 54

Модели RCS-200-P 3.0, RCS-300-P 3.0, RCS-450-P 3.0, RCS-600-P 3.0, RCS-800-P 3.0,

RCS-1000-P 3.0, RCS-1300-P 3.0

Схема монтажа системы

RA – температура вытяжного воздуха

OA – температура наружного воздуха

FR (EA) – температура удаляемого воздуха

SA – температура приточного воздуха
