8 9
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

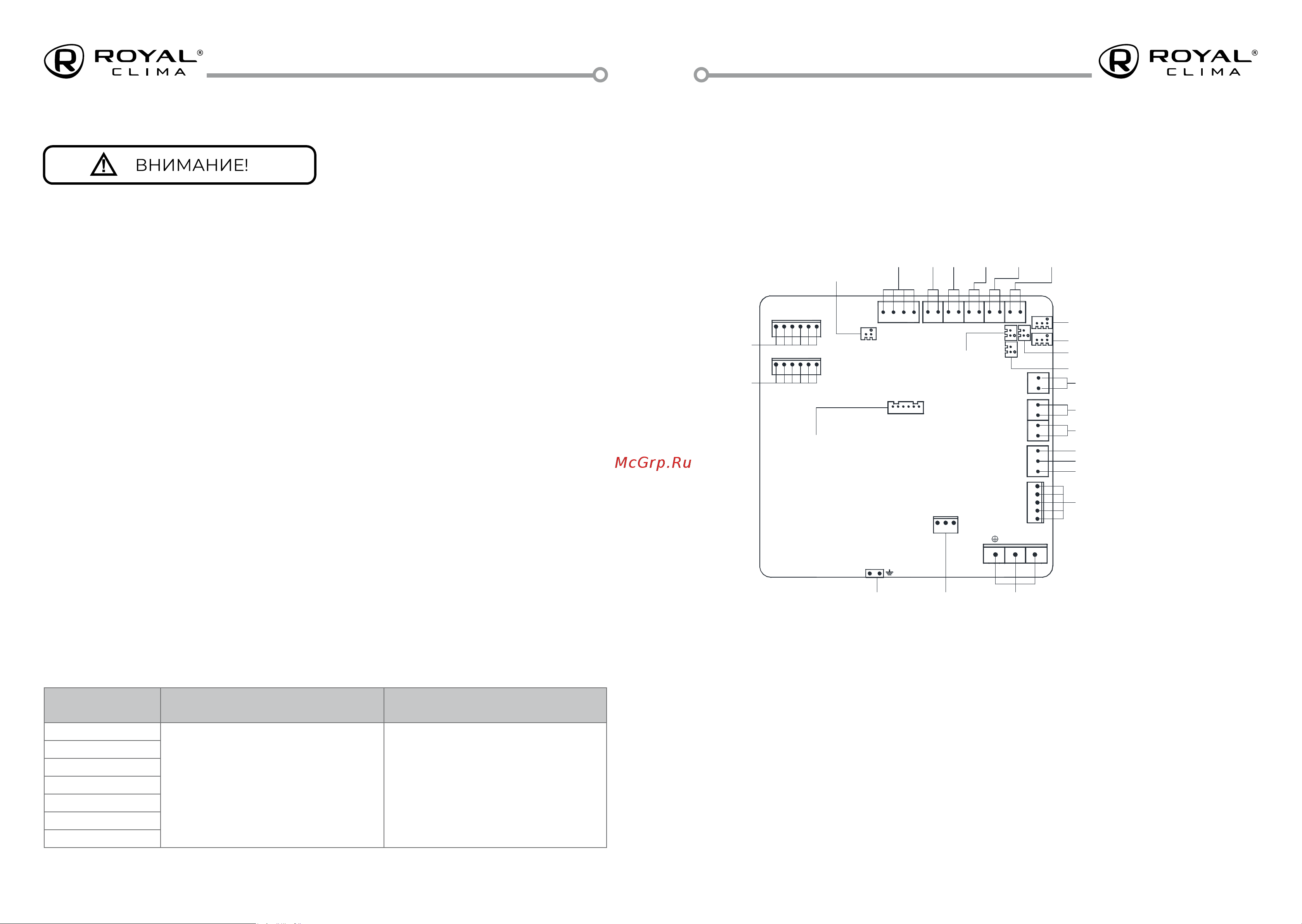

СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
При транспортировке исключайте попада-
ние воды на агрегат. Во время разгрузки
и хранения пользуйтесь, подходящей подъ-
емной техникой, чтобы избежать поврежде-
ний и ранений.
Не поднимайте агрегаты за присоедини-
тельные патрубки. Берегите их от ударов
и перегрузок.
Храните агрегаты в сухом помещении
с температурой окружающей среды от +5до
+40 °С. Место хранения должно быть защи-
щено от грязи и воды. Не рекомендуется
хранить агрегат на складе больше одного
года.
Установки подключаются к однофазной сети
переменного тока, 220 В/50 Гц. Перед под-
ключением установки отключите питание.
Откройте крышку распаячной коробки
и произведите подключение силового ка-
беля к клеммам N (нейтральный провод) и L
(фаза) согласно схеме.
Использование несоответствующих ка-
белей может привести к поражению
электрическим током и/или пожару. Уста-
новку необходимо заземлить.
Модель Сечение питающего кабеля Сечение кабеля пульта управления
RCS-200-P 3.0
3×1,5 мм² 4×0,5 мм²
RCS-300-P 3.0
RCS-450-P 3.0
RCS-600-P 3.0
RCS-800-P 3.0
RCS-1000-P 3.0
RCS-1300-P 3.0
RCS-200-P 3.0, RCS-300-P 3.0, RCS-450-P 3.0, RCS-600-P 3.0, RCS-800-P 3.0,
RCS-1000-P 3.0, RCS-1300-P 3.0
Вытяжной
вентилятор
Провод
заземления
Реактивное
сопротивление
AC 220V~240V
50Hz
Display
Value High
RUN ErrorN H1 H2
Температура
приточного
воздуха
A
N L
B
Приточный
вентилятор
Разъем для подключения
Wi-Fi-модуля (модуль является
опцией и поставляется отдельно)
RS485–1
RS485
Разъем
подключения
пульта управления
Датчик влажности (опция)
Датчик CO
2
(Опция)
Датчик температуры вытяжного воздуха
Датчик температуры наружного воздуха
Внешний переключатель
Сигнал ошибки
Сигнал работы
Постнагреватель
Предварительный нагреватель
N
Электропривод байпаса
Переключатель
байпаса
Дифференциальное
реле давления
Внешний
переключатель
Сигнал
пожарной тревоги
Логика работы внешних контактов:
• Внешний переключатель —
при замыкании данных клемм,
установка начинает работать
на максимальной скорости;
• Байпас — при замыкании данных
клемм, клапан байпаса открывается,
установка начинает работать
на максимальной скорости;
• Дифференциальное реле давления —
при замыкании данных клемм,
установка отключается;
• Выход сигнала ошибки — при входе
установки в режим аварии, контакты
замыкаются между собой;
• Выход сигнала пожарной тревоги —
при входе установки в режим пожарной
тревоги, контакты замыкаются между
собой;
• Выход сигнала работы —
при включении установки, контакты
замыкаются между собой.
