10 11
*
:
, , / ,
RCS-200-P 3.0
1,2
220/1
5,5
RCS-300-P 3.0
RCS-450-P 3.0 2,4 10,9
RCS-600-P 3.0
3,0 13,7
RCS-800-P 3.0
RCS-1000-P 3.0
6,0 380/2 15,8
RCS-1300-P 3.0
1 Кнопка ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
2 Кнопка РЕЖИМ (MODE)
3 Кнопка ВВЕРХ
4 Кнопка ВНИЗ
5 Кнопка УСТАНОВКА (SET)
6 Приточный вентилятор

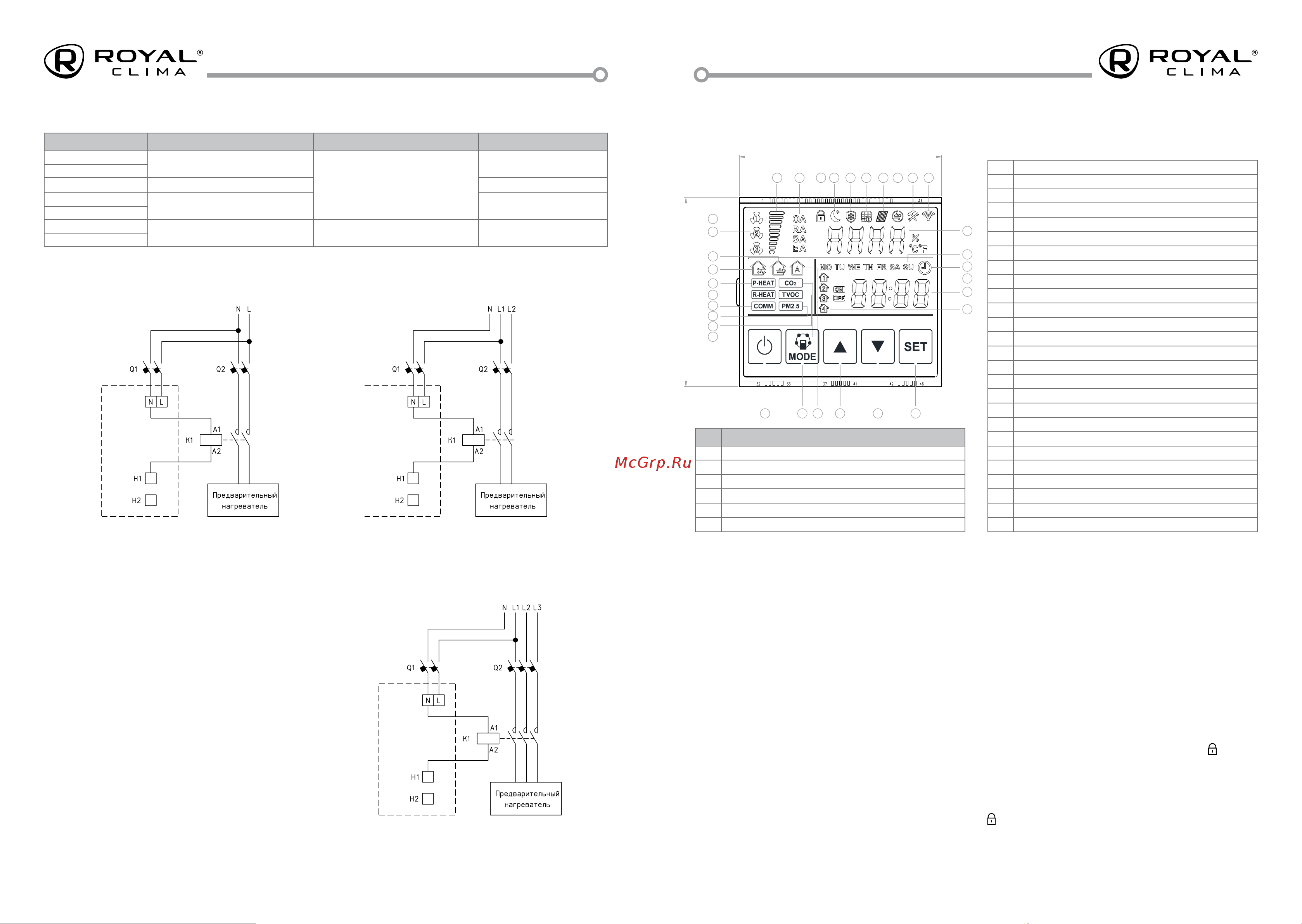

Силовое подключение нагревателя должно
производиться отдельно от установки. На
-
греватель подключается к установке только
через магнитный пускатель (контактор). По
-
дача питания на катушку пускателя проис-
ходит через контакт H1 платы управления,
как показано на схеме.
-
1,5 /.
( 5
-
).
Вспомогательные нагреватели необходимо
монтировать с отрезками воздуховода не ме
-
нее 500 мм на входе и выходе нагревателя.
Переключение режима работы с предвари
-
тельным нагревателем и без смотрите в раз-
деле «Проводной пульт».
Автоматы защиты Q1 и Q2, а также магнитный
пускатель (контактор) K1 не входят в комплект
поставки. Монтировать их в блок автоматики
установки SOFFIO запрещается.
Q1 — автомат защиты приточно-вытяжной установки
Q2 — автомат защиты ТЭН
K1 — контактор
* Рекомендации по подбору предварительного нагревателя даны исходя из диапазона нагрева воздуха от -28°C до -15°C на максималь-
ной скорости установки.
* Штриховая линия обозначает границы платы
управления установки SOFFIO
1. /: вклю-
чите или выключите оборудование.
Когда оно включено, подсветка экрана бу-
дет включена, подсветка выключится, если
в течение 30 секунд не будет выполнено ни-
каких действий; когда подсветка выключена
при включенном питании, нажмите любую
кнопку, и она опять включится. Когда обору-
дование выключается, экран гаснет, после
повторного включения устройства оно бу-
дет работать в том же режиме, что и до вы-
ключения.
2.
Включите установку, затем нажмите и удер-
живайте кнопку «SET» в течении 3 секунд.
После этого на дисплее пульта начнет мигать
поле, отображающее часы. Кратковремен-
ное нажатие кнопок ВВЕРХ/ВНИЗ изменит
значение в поле. Далее, кратковременное
HDKCK22C
нажатие кнопки SET переместит настройку
в поле минут (еще одно кратковременное
нажатие кнопки SET переместит настройку
в поле дня недели). Настройка полей минут
и дня недели также выполняется стрелками
ВВЕРХ/ВНИЗ. Для завершения настройки
нажмите кнопку MODE или не выполняйте
никаких действий в течении 15 секунд,
3. :
Для блокировки экрана нажмите и удержи-
вайте в течении 5 секунд кнопку ВКЛЮЧЕ-
НИЯ/ВЫКЛЮЧЕНИЯ на пульте управления.
На дисплее отобразится символ
. Пока
экран заблокирован управлять установкой
с пульта нельзя. Для разблокировки нажми-
те и удерживайте кнопку ВКЛЮЧЕНИЯ/ВЫ-
КЛЮЧЕНИЯ в течении 5 секунд, пока символ
не исчезнет.
15
14
13
12
11
10
9
8
7
6
1
21 22 23 24 25 26 27 28 29 30
32
31
16
17
18
19
2 20 3 4 5
68.00
75.00
7 Вытяжной вентилятор
8 Включение/выключение режима байпаса
9 Включение/выключение режима рекуперации
10 Предварительный нагрев
11 Нагрев
12 Связь
13 PM2.5
14 TVOC
15 CO
2
16 Часы
17 Отложенное включение/выключение
18 Время
19 Период времени
20 Автоматический режим
21 Скорость вентилятора
22 Тип температуры
23 Блокировка
24 Ночной режим
25 Защита от замерзания
26 Сигнал предупреждения фильтра
27 Сигнал предупреждения теплообменника
28 Высокая скорость
29 Ошибка
30 WIFI
31 День недели
32 Температура и влажность
