1. Строительные и монтажные работы производить согласно своду правил СП
48.13330.2011 "Организация строительства".
2.
Кессон монтируется под землю. Минимальное расстояние от края горловины (без
крышки) до уровня земли должно составлять не менее 100 мм.
3.
Расстояние от края кессона до края котлована должно быть 250 мм.
4.
При высоком уровне грунтовых вод или плывуне монтаж кессона необходимо
производить на бетонное днище толщиной не менее
120 мм. В днище должно быть
выполнено отверстие для установки трубы. Диаметр
отверстия не менее 250 мм.
Кессон стропить к бетонному днищу.
5.
Кессон утепляется по верхней части корпуса. Толщина утеплителя не менее 30 мм.
6. Обратная засыпка производится цементно-песчаной смесью (ЦПС) послойно (300 мм)
с соотношением 1:5 (цемент:песок), с одновременной трамбовкой каждого слоя.
При работе использовать цемент марки М500.
7. В случае плывуна, грунта типа торф, обрушения стенок котлована необходим монтаж
опалубки из досок сечением 150х50 мм.
Спецификация материалов:
1. Габаритные размеры котлована под кессон (минимальные):
Длина - 1770 мм
Ширина - 1770 мм
Глубина - 1525 мм
2. Песок - не менее 1,7 м3
3. Цемент - не менее 0,34 м3
№
Наименование
1
Кессон
2
Ж-Б днище
3
ЦПС
4
Утеплитель
5
Засыпка
№ докум.
Подп.
Дата
2
Инв. № подл.
Подп. и дата
Взам. инв. №
Инв. № дубл.
Подп. и дата
Копировал
Лист
Формат А3
Изм.
Лист

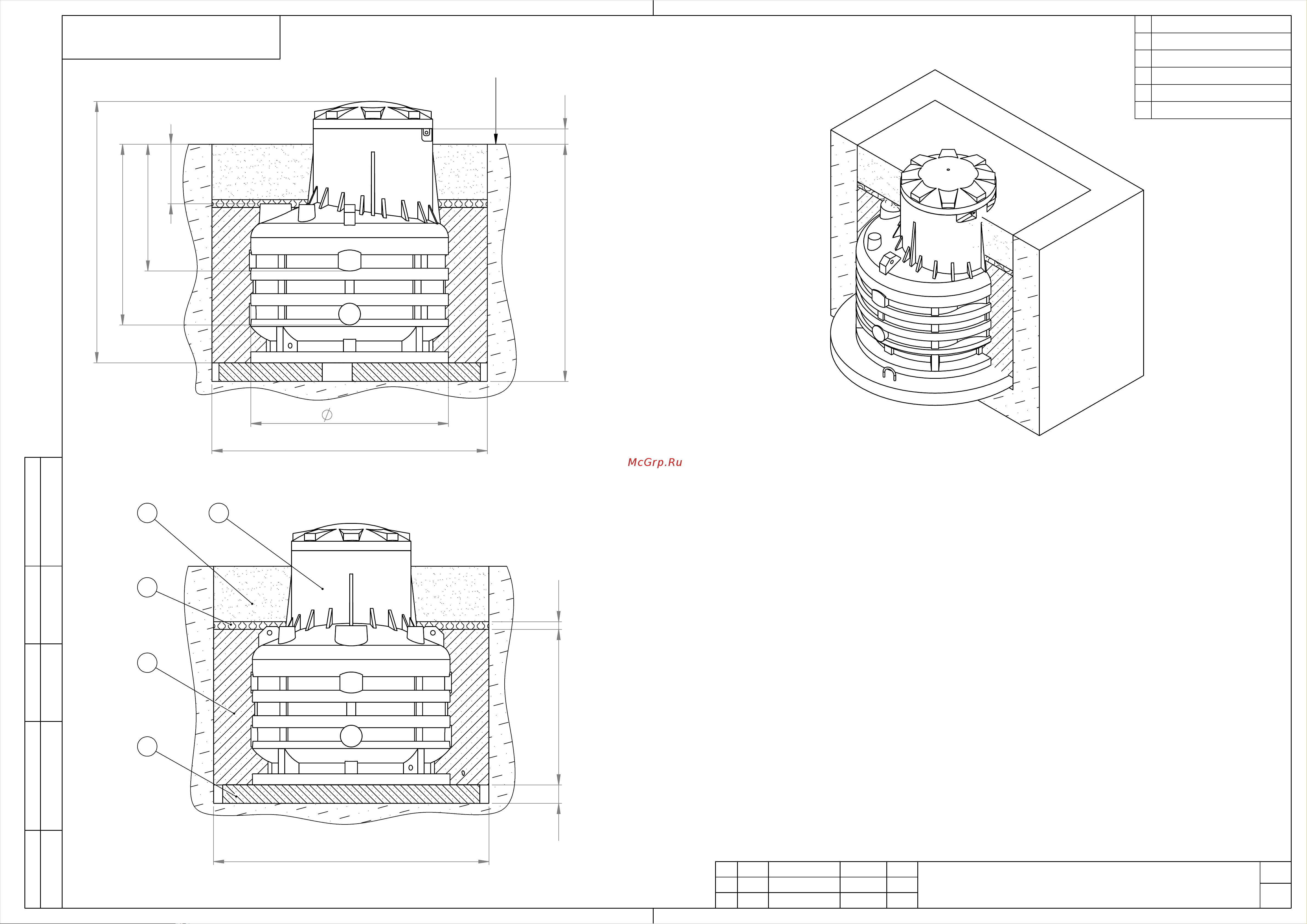

Монтажная схема. Кессон 1
