1680

250

80*

Армированные уши (2-3 шт.)

(для строповки)

120

Отверстие в ребре 2 шт.

(для строповки кессона)

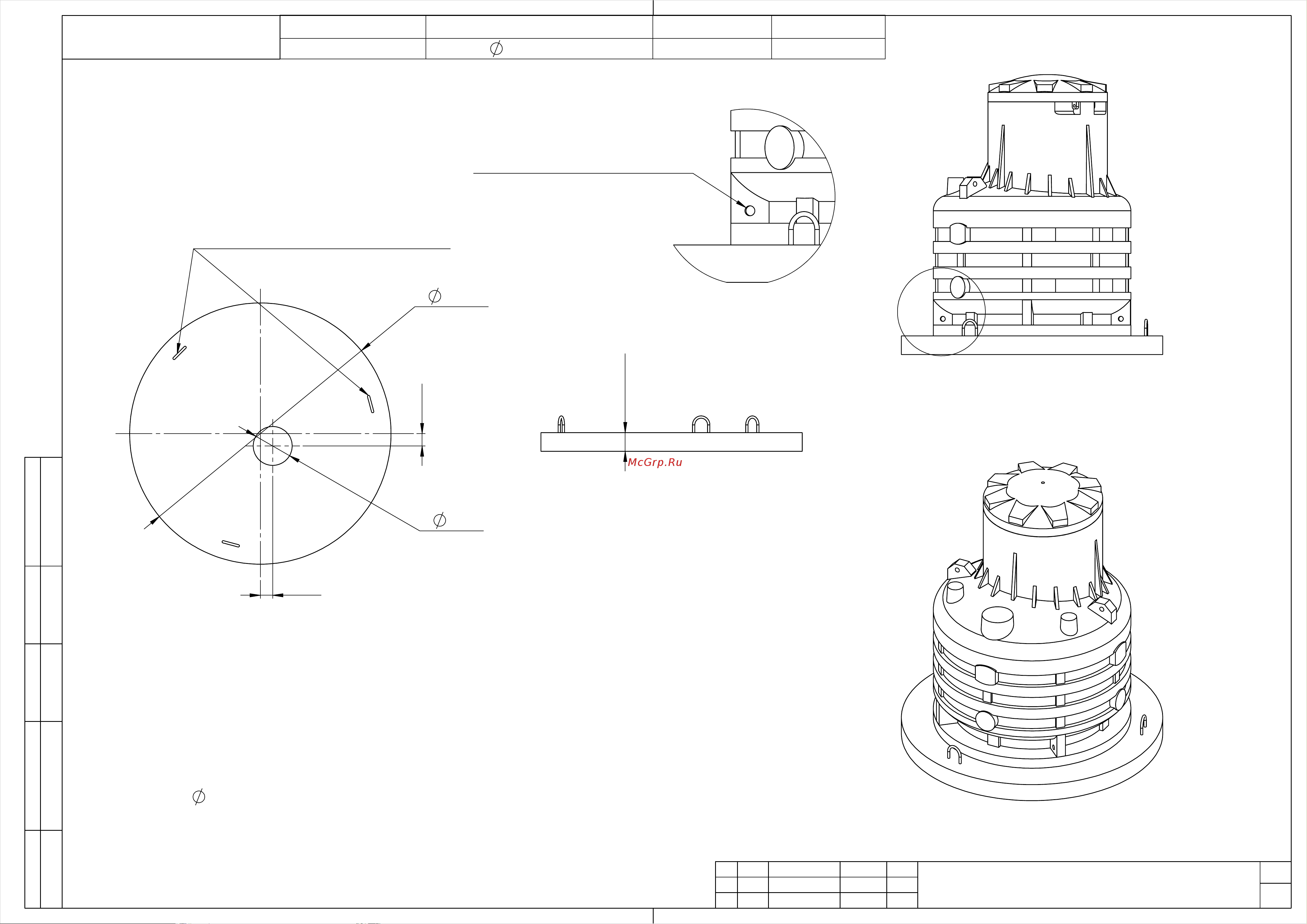

1.Днище ПН-15 не имеет стандартного сквозного отверстия под трубу.

Отверстие

250 рекомендуется дополнительно оговаривать

с поставщиком Ж-Б конструкций.

2.Положение отверстия и его конечный диаметр и количество отверстий

необходимо назначать исходя из того кессона, который планируется

к установке (1-1 // 1-5). Места отверстий под врезку труб см. стр.1

Наименование

Размеры (ДхШхВ), мм

Объём, м3

Масса, т

ПН 15

1680 x 120

0,39 0,95
