BELMASH LSE-500, LSG-500

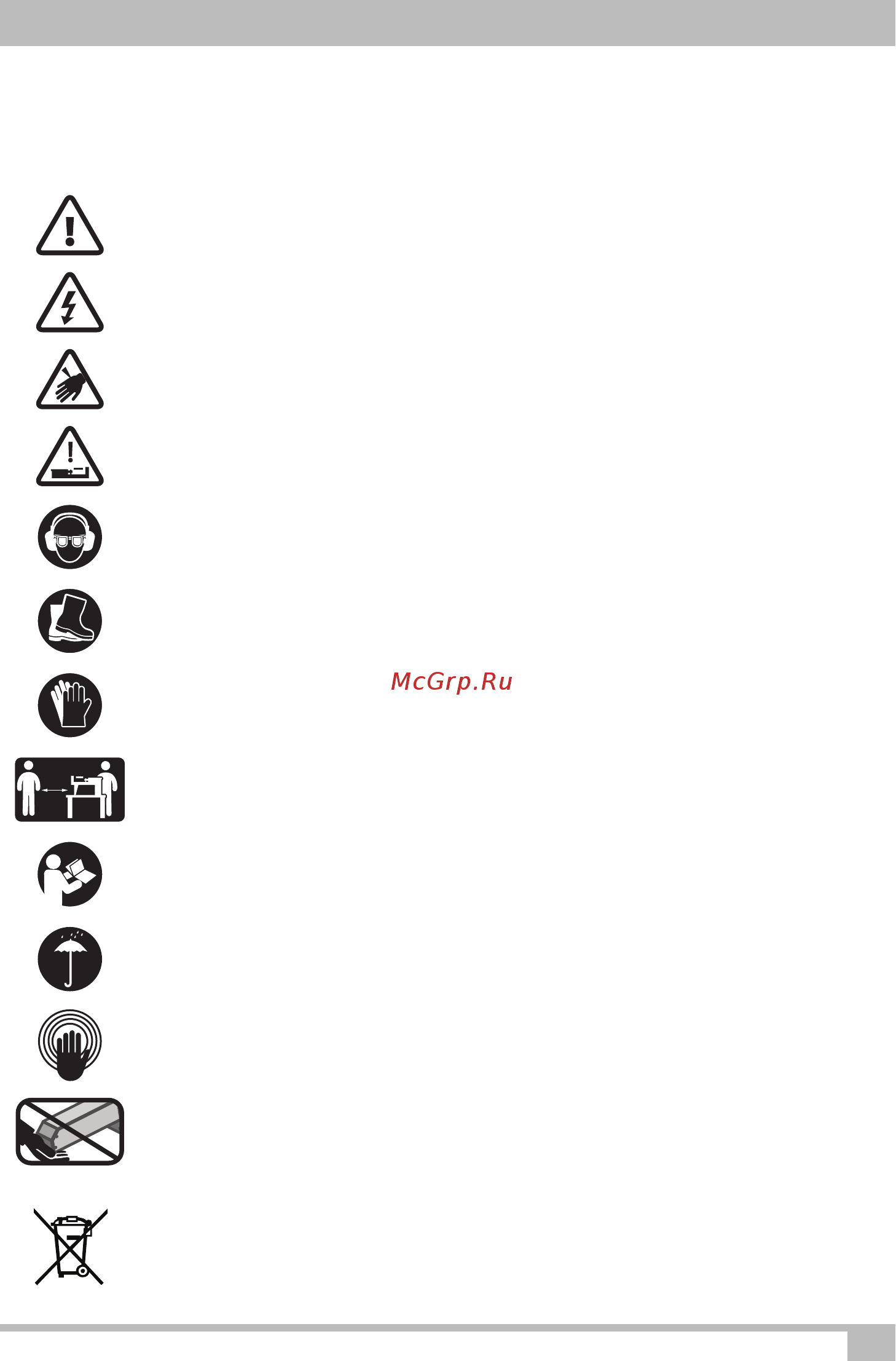

5. МАРКИРОВКА
На станке имеются таблички с информацией о параметрах источника питания,
требованиях безопасности и рекомендациях при использовании. При подключении
станка в сеть необходимо соблюдать эти требования.
Предупреждение! Осторожно! Внимание!
Внимание! Опасность поражения электрическим током!
(Для станка BELMASH LSE-500)
Риск получения травмы.
Предупреждение! Опасность от движущихся деталей!
Используйте средства защиты органов слуха
Используйте защитные очки
Используйте защитную обувь
Используйте защитные перчатки
Работать разрешается только одному человеку
Изучите руководство по эксплуатации
Запрещено работать во время дождя
Для разблокировки нажать здесь
Запрещено поднимать за кожух и располагать руки под ним
Не выбрасывайте электроинструмент в бытовой мусор. В соответствии
с европейской директивой 2002/96/ЕС отработанные электрические
и электронные приборы нужно собирать отдельно и сдавать на
экологически чистую рециркуляцию
