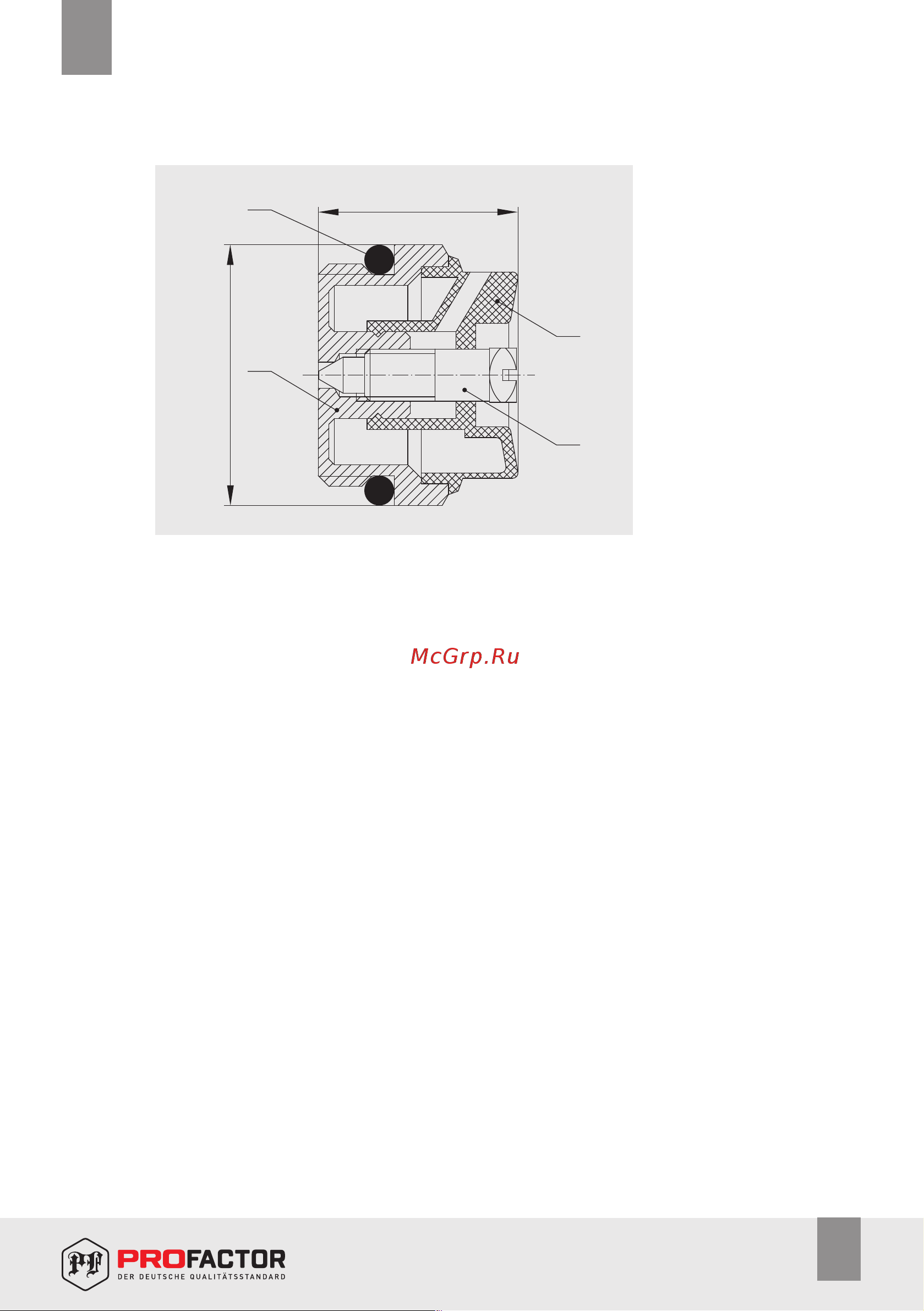

3. КОНСТРУКЦИЯ И ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ

1 – корпус

2 – колпачок газоотводный

3 – винт запорный

4 – уплотнительное кольцо

Корпус клапана (1) имеет в центре калиброванное отверстие диаметром 2 мм, метри-

ческую резьбу с проточками для вывода воздуха под запорный винт (3) и наружную

цилиндрическую резьбу для присоединения к радиатору.

Запорный винт имеет на конце конус, обеспечивающий герметичность затвора. Корпус

и запорный винт изготовлены из латуни марки CW614N (по DIN EN 12165-2011), соот-

ветствующей марке ЛС58-3 (по ГОСТ 15527-2004), с никелированием поверхностей.

В корпус запрессован колпачок (3), имеющий газоотводный канал. Колпачок имеет воз-

можность вращаться, что позволяет повернуть выпускное отверстие в любую

сторону. Колпачок сделан из ударопрочного пластика (ABS).

Соединение клапана Маевского с радиатором герметизируется с помощью уплотни-

тельного кольца (4), изготовленного из синтетического эластомера (этиленпропиле-

новый каучук, EPDM).

Все трубные цилиндрические резьбы соответствуют ГОСТ 6357-81 (ISO 228-1:2000,

DIN 259), а все метрические резьбы — ГОСТ 8724-2002 (ISO 261:1998).
