ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики клапанов обратных приведены в табл.1
Таблица 1. Типы исполнений клапанов обратных КО-3.
Обозначение
Рабочая
среда
Присоединительные размеры,
мм
Пропускная
способность
G, м
3
/час
Рабочее
давлени
е Pmax,
МПа
выходной D2
КО-3-К11
Кислород
М161,5
40
1,25
КО -3-К22
М121,25
КО -3-К31
М161,5
КО -3-К42
М121,25
КО -3-К33
9 и 6,3
мм
КО -3-Г11
Горючий газ (ацетилен,
пропан-бутан)
М161,5LH
5
0,3
КО -3-Г22
М121,25LH
КО -3-Г31
М161,5 LH
КО -3-Г42
М121,25LH
КО -3-Г33
9 и 6,3
мм
Габаритные размеры, мм, не более - 21,6 x 85
Масса, кг, не более - 0,06 (в том числе деталей из латуни – 0,04)
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Устройство клапана обратного приведено на рис. 1. Газ из линии подается под
рабочим давлением в КО и, преодолевая сопротивление пружины 1, открывает клапан 2 и
поступает к изделию-потребителю (резаку, горелке).
При возникновении перед КО обратного тока газа с давлением, равным или
превышающим входное давление газа обеспечивается перекрытие тока газа в обратном
направлении.

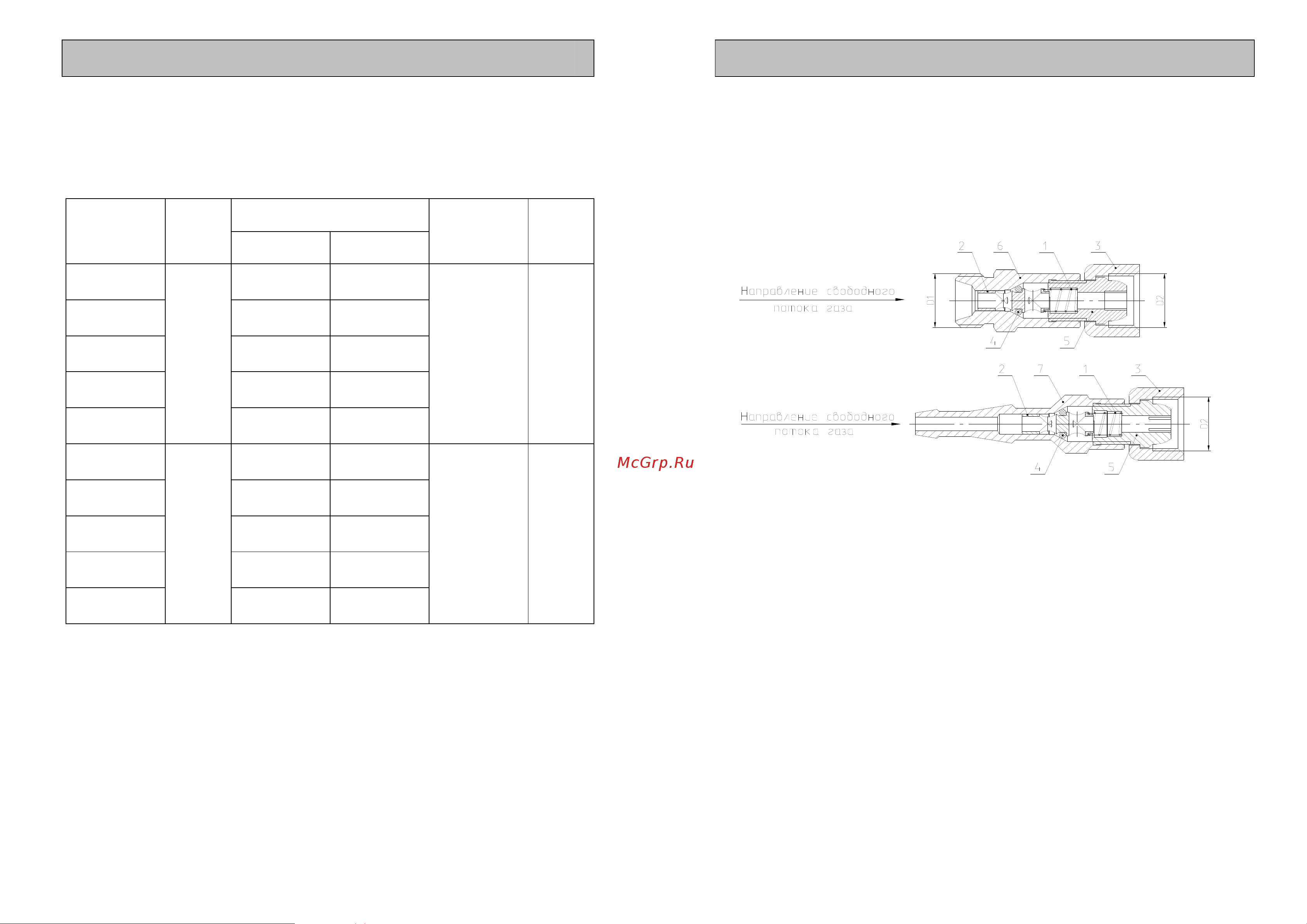

Рис. 1. Клапан обратный КО-3.
1 – пружина; 2 – клапан; 3 – гайка; 4 – кольцо уплотнительное; 5 – втулка сферическая; 6
– корпус; 7 – корпус - ниппель.
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
При эксплуатации клапана необходимо соблюдать «Правила техники
безопасности и гигиены труда при производстве ацетилена и газопламенной обработке
металлов», требования ГОСТ 12.2.008–75 «Оборудование и аппаратура для
газопламенной обработки металлов и термического напыления покрытий. Требования
безопасности» и "Правила безопасности для объектов, использующих сжиженные
углеводородные газы" ПБ 12-609-03, утверждённые Госгортехнадзором России.
После срабатывания обратного клапана (закрытия) необходимо проверить
подвижность и работоспособность клапана 2.
Запрещается работать с неисправным обратным клапаном.
Присоединительные элементы обратного клапана, вентиля баллона и изделия-
потребителя (резака, горелки) должны быть чистыми и не иметь никаких повреждений,
следов масел и жиров.
Необходимо следить за правильностью подключения обратного клапана.
Направление стрелки на этикетке корпуса должно совпадать с направлением течения газа
в линии.
