Основные органы управления и коммутации

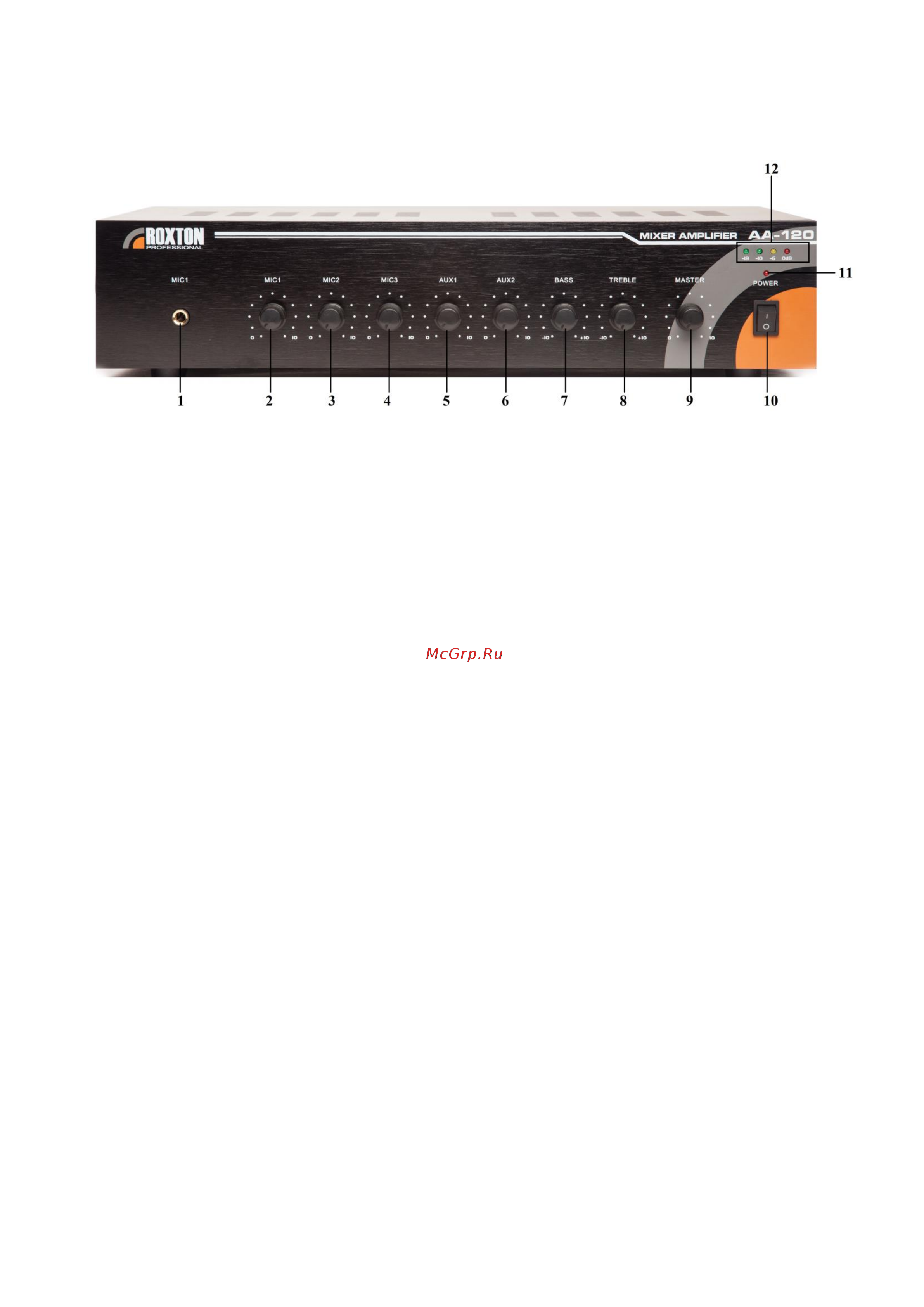

Передняя панель

1. Микрофонный вход MIC 1 - Разъем (TS 6.35) для подключения приоритетного

микрофона. Сигнал, поданный на вход MIC1, подавляет все остальные (если активирован

регулятор 6 «MUTE» на задней панели) или смешивается с ними.

2. Регулятор уровня сигнала микрофонного входа MIС 1 - При помощи данного

регулятора осуществляется регулировка уровня сигнала, подаваемого на вход MIC 1.

3. Регулятор уровня сигнала микрофонного входа MIС 2 - При помощи данного

регулятора осуществляется регулировка уровня сигнала, подаваемого на вход MIC 2.

4. Регулятор уровня сигнала микрофонного входа MIС 3 - При помощи данного

регулятора осуществляется регулировка уровня сигнала, подаваемого на вход MIC 3.

5. Регулятор уровня сигнала входа AUX1 - При помощи данного регулятора

осуществляется регулировка уровня сигнала, подаваемого на вход AUX 1.

6. Регулятор уровня сигнала входа AUX2 - При помощи данного регулятора

осуществляется регулировка уровня сигнала, подаваемого на вход AUX 2.

7. Регулятор BASS - При помощи данного регулятора можно корректировать амплитудно-

частотную характеристику сигнала в области низких частот. Глубина регулировки ± 10 дБ.

8. Регулятор TREBLE - При помощи данного регулятора можно корректировать амплитудно-

частотную характеристику сигнала в области высоких частот. Глубина регулировки ± 10 дБ.

9. Регулятор MASTER (основной) - Этот регулятор используется для настройки громкости

конечного звука.

10. Кнопка POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное

устройство.

11. Индикаторы уровня выходного сигнала - Индикаторы показывают уровень

выходного сигнала.

12. Светодиод POWER ON - Светодиод загорается при включении питания
