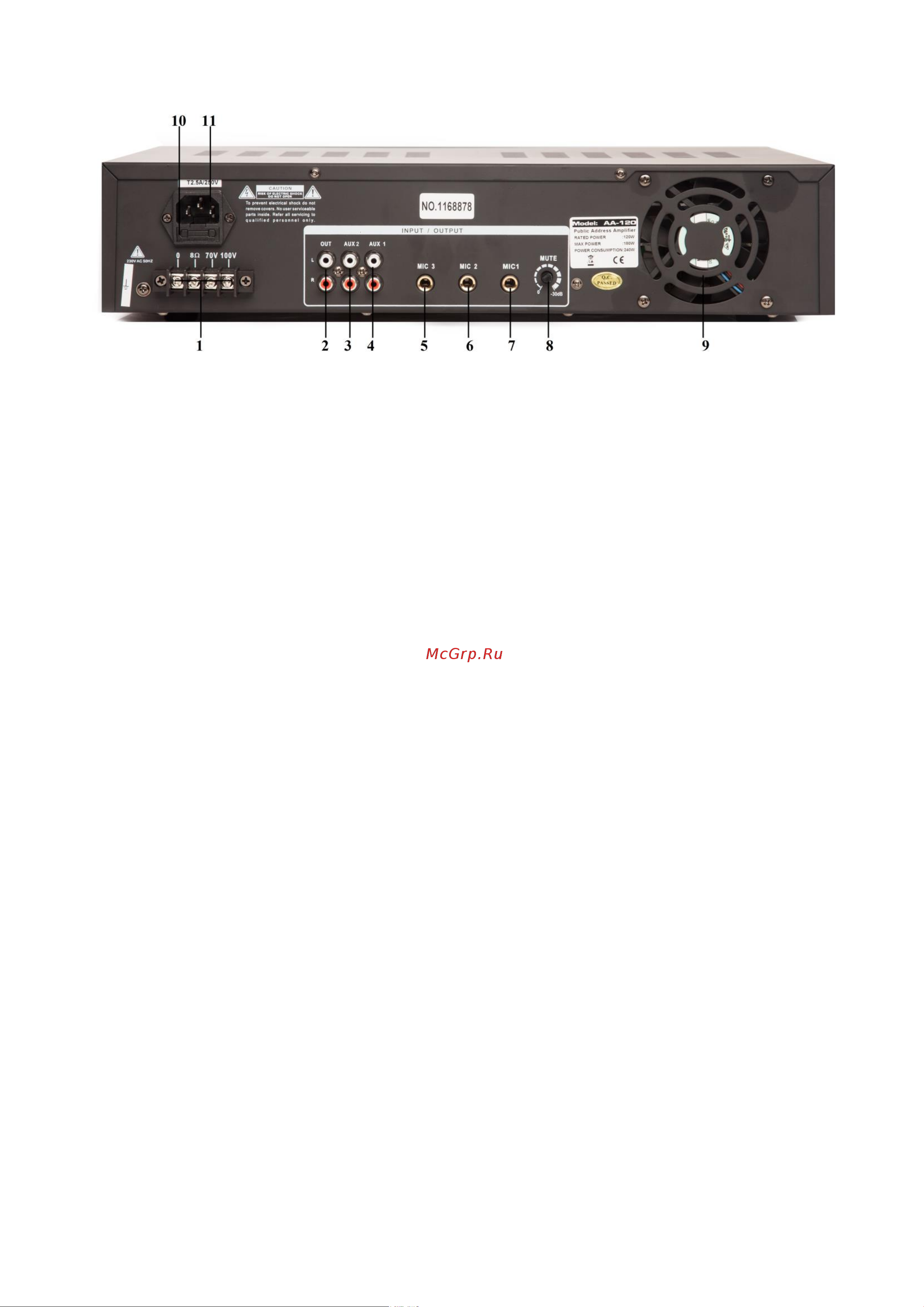

Задняя панель

1. Клеммы подключения громкоговорителей.

К данным клеммам подключается трансляционная линия с громкоговорителями. Возможны 4

варианта подключения громкоговорителей:

низкоомное (8 Ом);

трансляционная линия 70 В;

трансляционная линия 100 В;

трансляционная линия 30 В.

Для подключения трансляционной линии 30 В необходимо использовать клеммы

«100 В» и «70 В». В остальных случаях применяется клемма «COM» в сочетании с одной из

нижеперечисленных: «8 Ом», «70 В», «100 В».

2. Линейный выход OUT

Разъемы (RCA) для подключения внешнего усилителя мощности

3. Вход AUX2

Разъем RCA для подключения аудио источников. Два сигнала стерео от источника

микшируются в один сигнал моно.

4. Вход AUX2

Разъем RCA для подключения аудио источников. Два сигнала стерео от источника

микшируются в один сигнал моно.

5. Микрофонный вход MIC 3

К данному разъему (TS 6.35), подключается динамический микрофон. Уровень сигнала,

поступающего на данный вход, выставляется при помощи соответствующего регулятора уровня

сигнала MIС 3 находящегося на передней панели усилителя.

6. Микрофонный вход MIC 2

К данному разъему (TS 6.35), подключается динамический микрофон. Уровень сигнала,

поступающего на данный вход, выставляется при помощи соответствующего регулятора уровня

сигнала MIС 2 находящегося на передней панели усилителя.

7. Микрофонный вход MIC 1

Разъем (TS 6.35) для подключения приоритетного микрофона. Сигнал, поданный на вход MIC1,

подавляет все остальные (если активирован регулятор 8 «MUTE» на задней панели) или

смешивается с ними.
