1. Назначение

Климатический навесной шкаф Mastermann-14УТПВ-П (Ver. 2.0) (далее шкаф)

предназначен для установки как внутри, так и снаружи помещений, размещения и

установки в нём электрооборудования, питающегося от сетей 230В AC ±10% 50 Гц,

защиты от неблагоприятных условий окружающей среды (класс защиты IP54) и

поддержания заданного температурного режима при эксплуатации этого

оборудования.

Универсальность конструктива позволяет размещать кроссовое телефонное

оборудование, активное и пассивное оборудование локальных компьютерных сетей,

домашних TV-сетей, видеонаблюдения и т п.

Шкаф выпускается по техническим условиям ТУ 4372-002-62942652-2016. По

способу защиты человека от поражения электрическим током шкаф соответствует

классу I по ГОСТ 12.2.007.0-75. Климатическое исполнение шкафа соответствует ГОСТ

15150-69.

2. Описание

Шкаф представляет собой цельнометаллическую сварную конструкцию,

состоящую из корпуса и двери, изготовленных из стали толщиной 1,5 мм и покрытых

порошковой полиэфирной краской цвет RAL 7035. Утепление шкафа выполнено из

изолона фольгированного толщиной 10мм. Внутри корпуса установлена монтажная

панель со смонтированными компонентами системы поддержания температуры,

обеспечивающей безопасную работу размещенного в нём оборудования при

температуре окружающего воздуха от -55°С до +50°С. Шкаф оснащён термостатом

предстарта оборудования, обеспечивающим включение, размещённого в шкафу,

электрооборудования только при условии достижения оптимальной температуры

эксплуатации этого оборудования.

3. Комплектация (см. рисунок 1)

Корпус шкафа (1 шт.)

Клеммы для подключения оборудования (2 шт.)

Замок (2 шт.)

Термостат обогревателя (1 шт.)

Монтажная панель (1 шт.)

Обогреватель (1 шт.)

Гермовводы MG25 (2 шт.)

Термостат предстарта оборудования (1 шт.)

DIN-рейка (1 шт.)

Фильтр (1 шт.)

Клемма заземления (1 шт.)

Выходной фильтр (1 шт.)

Защитный автомат, 6 А (1 шт.)

Паспорт изделия (1 шт.)

Розетка с заземлением (1 шт.)

4. Основные технические характеристики

Материал и толщина корпуса, мм

сталь 1,0 мм

Цвет (краска порошковая полиэфирная)

RAL 7035 (светло-серый)

Степень защиты

IP54

Климатическое исполнение по ГОСТ 15150

УХЛ1, 5

Габаритные размеры без гермовводов (ШхВхГ)

400х600х220 мм

Внутренние габариты с учетом теплоизоляции и

монтажной панели (ШхВхГ)

377х577х190 мм

Гермовводы

MG25 ø кабеля 13-19 мм (2 шт.)

Напряжение питания

230 В AC ±10%, 50 Гц

Мощность обогревателя

100 Вт

Максимальная мощность тепловых потерь устанавливае-

мого оборудования (для Т

внутри шкафа

+60°С при Т

окр.ср.

+50°С)

30 Вт

Диапазон настройки температур термостатов

0°С … +60°С (шаг 5°С)

Диапазон рабочих температур

- 55°С … +50°С

Масса

11,8 кг

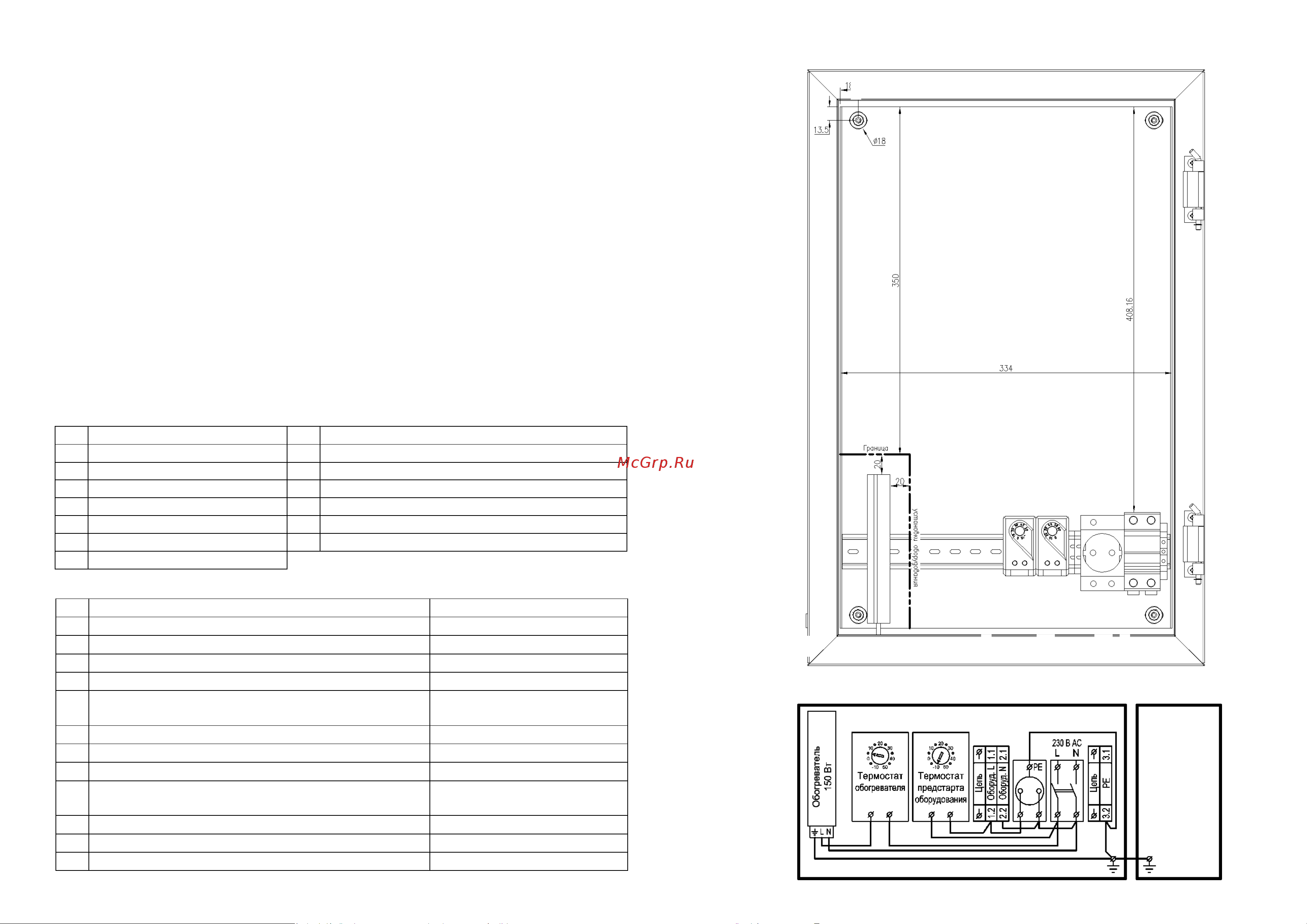

5. Размеры и схема электрическая принципиальная
