1. Назначение
Климатический навесной шкаф Mastermann-2УТ (Ver. 2.0) (далее шкаф)
предназначен для установки как внутри, так и снаружи помещений, размещения и
установки в нём электрооборудования, питающегося от сетей 230В AC ±10% 50 Гц,
защиты от неблагоприятных условий окружающей среды (класс защиты IP66) и
поддержания заданного температурного режима при эксплуатации этого
оборудования.
Универсальность конструктива позволяет размещать кроссовое телефонное
оборудование, активное и пассивное оборудование локальных компьютерных сетей,
домашних TV-сетей, видеонаблюдения и т п.
Шкаф выпускается по техническим условиям ТУ 4372-002-62942652-2016. По
способу защиты человека от поражения электрическим током шкаф соответствует
классу I по ГОСТ 12.2.007.0. Климатическое исполнение шкафа соответствует ГОСТ
15150-69 2.
2. Описание
Шкаф представляет собой цельнометаллическую сварную конструкцию,
состоящую из корпуса и двери, изготовленных из стали толщиной 1,5 мм и покрытых
порошковой полиэфирной краской цвет RAL 7035. Утепление шкафа выполнено из
пенополистирола экструдированного толщиной 20мм. Внутри корпуса установлена
монтажная панель со смонтированными компонентами системы поддержания
температуры, обеспечивающей безопасную работу размещенного в нём
оборудования при температуре окружающего воздуха от -55°С до +50°С.
3. Комплектация (см. рисунок 1)
1
Корпус шкафа (1 шт.)
7
Защитный автомат, 6 А (1 шт.)
2
Замок с мастер-ключом (1 шт.)
8
Розетка с заземлением (1 шт.)
3
Монтажная панель (1 шт.)
9
Клеммы для подключения оборудования (2 шт.)
4
Гермовводы MG25 (2 шт.)
10
Термостат обогревателя (1 шт.)
5
DIN-рейка (1 шт.)
11
Обогреватель (1 шт.)
6
Клемма заземления (1 шт.)
12
Паспорт изделия (1 шт.)
4. Основные технические характеристики
1
Материал и толщина корпуса, мм
сталь 1,5 мм
2
Цвет (краска порошковая полиэфирная)
RAL 7035 (светло-серый)
3
Степень защиты
IP66
4
Климатическое исполнение по ГОСТ 15150
УХЛ1, 5
5
Габаритные размеры без гермовводов (ШхВхГ)
290х390х196 мм
6
Внутренние габариты с учетом теплоизоляции и
монтажной панели (ШхВхГ)
248х348х127 мм
7
Гермовводы
MG25 ø кабеля 13-19 мм (2 шт.)
8
Напряжение питания
230 В AC ±10%, 50 Гц
9
Мощность обогревателя
30 Вт
10
Максимальная мощность тепловых потерь устанавливае-
мого оборудования (для Т
внутри шкафа
+60°С при Т
окр.ср.
+50°С)
5 Вт
11
Диапазон настройки температур термостатов
- 10°С … +50°С (шаг 5°С)
12
Диапазон рабочих температур
- 55°С … +50°С
13
Масса
5,0 кг
5. Устройство шкафа и схема электрическая принципиальная

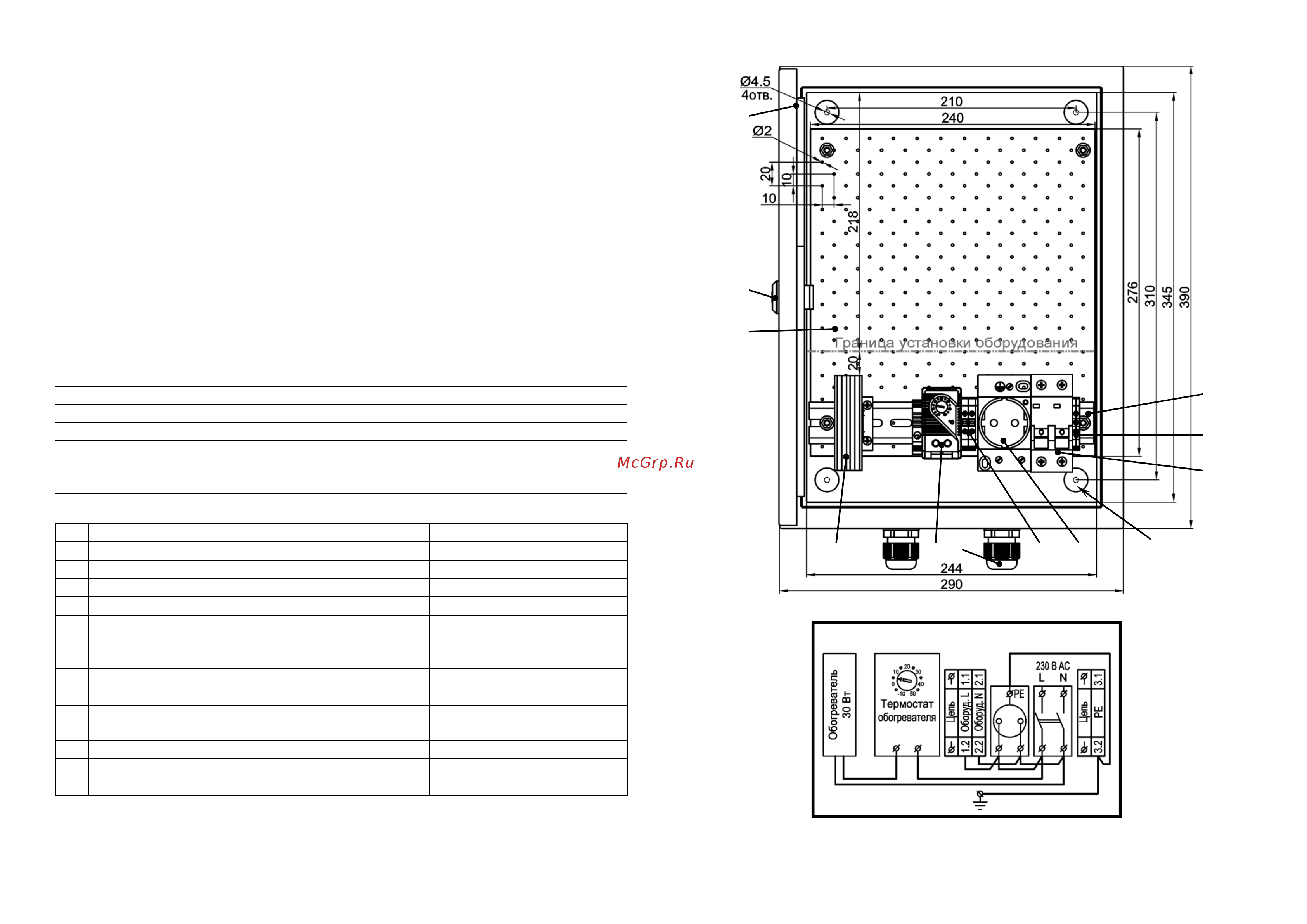

Рисунок 1 – Устройство шкафа
Рисунок 2 – Схема электрическая принципиальная
1
2
3
4
5
7
10
11
6
Заглушка (4 шт.)
