1. Назначение
Климатический навесной шкаф Mastermann-4УТПВ-А+ (Ver. 2.0) (далее шкаф)
предназначен для установки как внутри, так и снаружи помещений, размещения и
установки в нём электрооборудования, питающегося от сетей 230В AC ±10% 50 Гц,
защиты от неблагоприятных условий окружающей среды (класс защиты IP54) и
поддержания заданного температурного режима при эксплуатации этого
оборудования.
Универсальность конструктива позволяет размещать кроссовое телефонное
оборудование, активное и пассивное оборудование локальных компьютерных сетей,
домашних TV-сетей, видеонаблюдения и т п.
Шкаф выпускается по техническим условиям ТУ 4372-002-62942652-2016. По
способу защиты человека от поражения электрическим током шкаф соответствует
классу I по ГОСТ 12.2.007.0. Климатическое исполнение шкафа соответствует ГОСТ
15150-69 2.
2. Описание
Шкаф представляет собой цельнометаллическую сварную конструкцию,
состоящую из корпуса и двери, изготовленных из стали толщиной 1,5 мм и покрытых
порошковой полиэфирной краской цвет RAL 7035. Утепление шкафа выполнено из
изолона фольгированного толщиной 10мм. Внутри корпуса установлена монтажная
панель со смонтированными компонентами системы поддержания температуры,
обеспечивающей безопасную работу размещенного в нём оборудования при
температуре окружающего воздуха от -55°С до +50°С. Шкаф оснащён термостатом
предстарта оборудования, обеспечивающим включение, размещённого в шкафу,
электрооборудования только при условии достижения оптимальной температуры
эксплуатации этого оборудования.
3. Комплектация (см. рисунок 1)
1
Корпус шкафа (1 шт.)
9
Клеммы для подключения оборудования (2 шт.)
2
Замок с мастер-ключом (2 шт.)
10
Термостат обогревателя (1 шт.)
3
Монтажная панель (1 шт.)
11
Обогреватель (1 шт.)
4
Гермовводы MG25 (5 шт.)
12
Термостат предстарта оборудования (1 шт.)
5
DIN-рейка (3 шт.)
13
Термостат вентилятора (1 шт.)
6
Клемма заземления (1 шт.)
14
Вентилятор с фильтром (1 шт.)
7
Защитный автомат, 6 А (1 шт.)
15
Выходной фильтр (1 шт.)
8
Розетка с заземлением (1 шт.)
16
Паспорт изделия (1 шт.)
4. Основные технические характеристики
1
Материал и толщина корпуса, мм
сталь 1,5 мм
2
Цвет (краска порошковая полиэфирная)
RAL 7035 (светло-серый)
3
Степень защиты
IP54
4
Климатическое исполнение по ГОСТ 15150
УХЛ1, 5
5
Габаритные размеры без гермовводов (ШхВхГ)
600х600х250 мм
6
Внутренние габариты с учетом теплоизоляции и
монтажной панели (ШхВхГ)
577х577х220 мм
7
Гермовводы
MG25 ø кабеля 13-19 мм (5 шт.)
8
Напряжение питания
230 В AC ±10%, 50 Гц
9
Мощность обогревателя
150 Вт
10
Производительность вентиляционной системы
40 м
3
/ч
11
Максимальная мощность тепловых потерь устанавливае-
мого оборудования (для Т
внутри шкафа
+60°С при Т
окр.ср.
+50°С)
151 Вт
12
Диапазон настройки температур термостатов
- 10°С … +50°С (шаг 5°С)
13
Диапазон рабочих температур
- 55°С … +50°С
14
Масса
25 кг

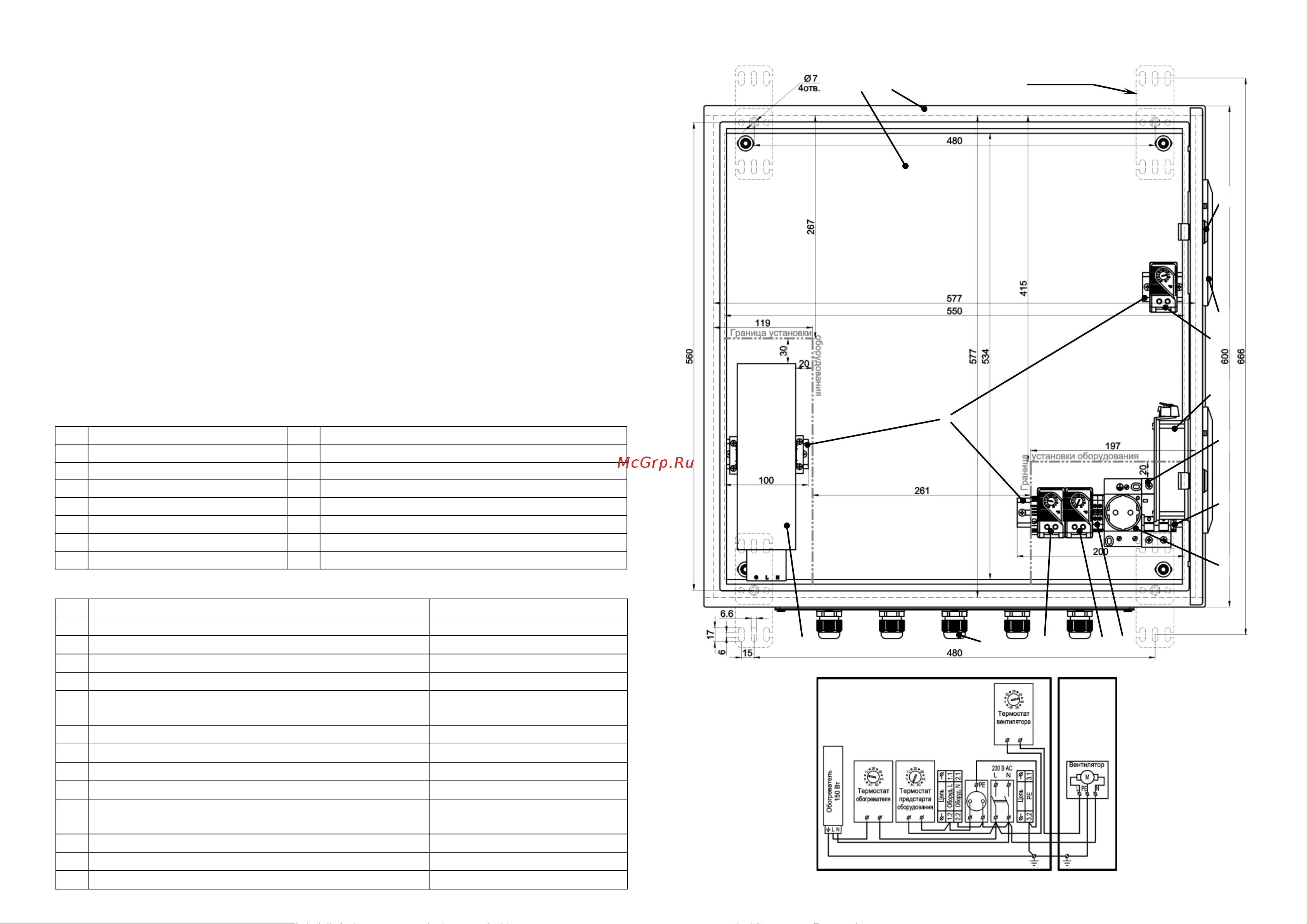

5. Устройство шкафа и схема электрическая принципиальная
Рисунок 1 – Устройство шкафа
Рисунок 2 – Схема электрическая принципиальная
1
2
3
4
5
7
8
9
11
6
Крепление
настенное
15
14
13
