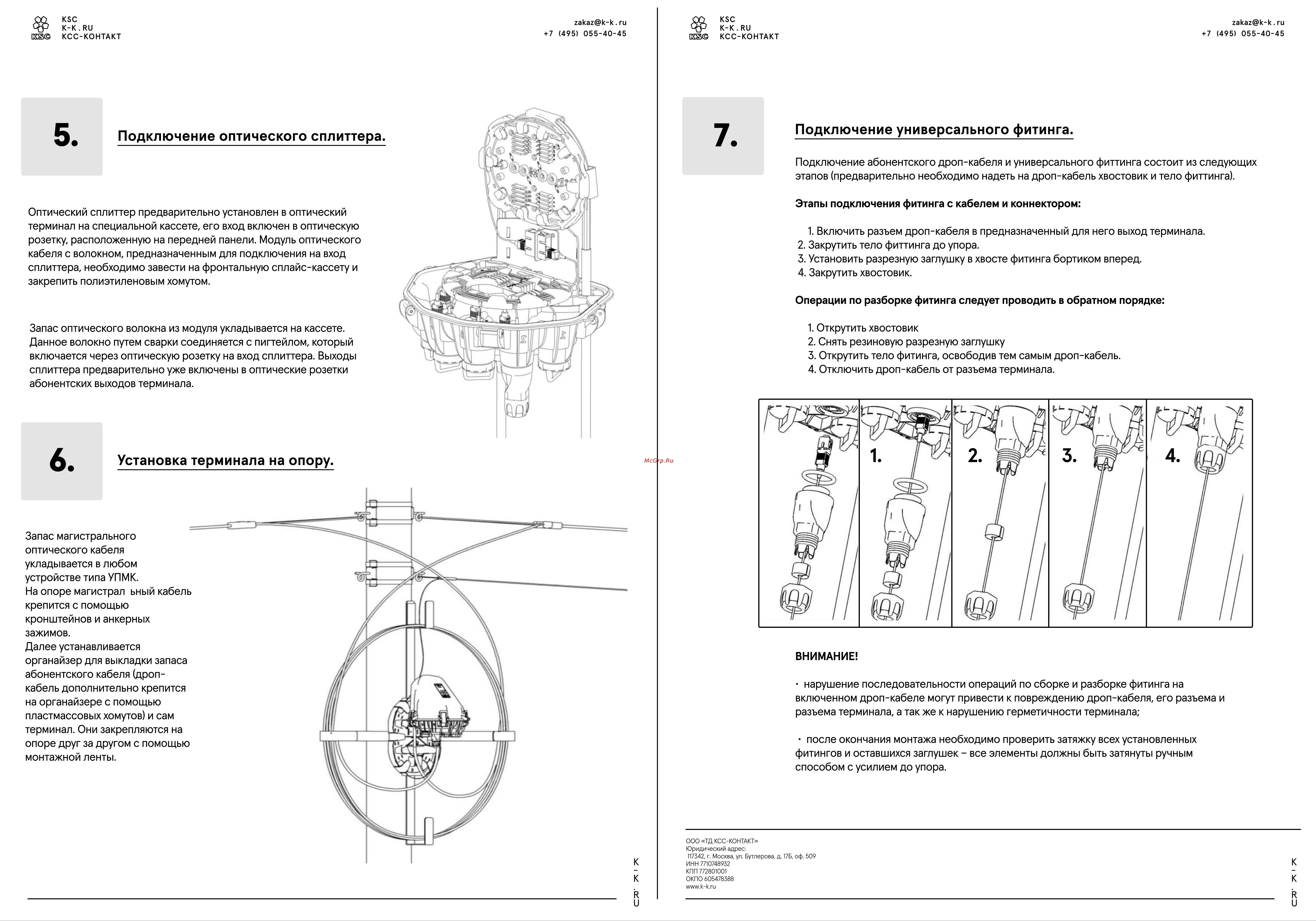

Подключение оптического сплиттера
5.
6.
Оптический сплиттер предварительно установлен в оптический
терминал на специальной кассете, его вход включен в оптическую
розетку, расположенную на передней панели. Модуль оптического
кабеля с волокном, предназначенным для подключения на вход
сплиттера, необходимо завести на фронтальную сплайс-кассету и
закрепить полиэтиленовым хомутом.
Запас оптического волокна из модуля укладывается на кассете.
Данное волокно путем сварки соединяется с пигтейлом, который
включается через оптическую розетку на вход сплиттера. Выходы
сплиттера предварительно уже включены в оптические розетки
абонентских выходов терминала.
Установка терминала на опору.
Запас магистрального
оптического кабеля
укладывается в любом
устройстве типа УПМК.
На опоре магистрал ьный кабель
крепится с помощью
кронштейнов и анкерных
зажимов.
Далее устанавливается
органайзер для выкладки запаса
абонентского кабеля (дроп-
кабель дополнительно крепится
на органайзере с помощью
пластмассовых хомутов) и сам
терминал. Они закрепляются на
опоре друг за другом с помощью
монтажной ленты.
U
KSC
K-K.R
КСС-КОНТАКТ
zakaz@k-k.r
+7 (495) 055-40-45
Подключение универсального фитинга
7.
Подключение абонентского дроп-кабеля и универсального фиттинга состоит из следующих
этапов (предварительно необходимо надеть на дроп-кабель хвостовик и тело фиттинга)
Э
тап
ы
подключени
я
фитинга с ка
б
елем и коннектором
1
. Включить раз
ъ
ем дроп-кабеля в предназначенный для него выход терминала.
2
. Закрутить тело фиттинга до упора.
3
. Установить разрезную заглушку в хвосте фитинга бортиком вперед.
4
. Закрутить хвостовик
О
пера
ц
ии по ра
зб
орке фитинга следует проводить в о
б
ратном пор
я
дке
:
1
. Открутить хвостовик
2
.
С
нять резиновую разрезную заглушку
3
. Открутить тело фитинга, освободив тем самым дроп-кабель.
4
. Отключить дроп-кабель от раз
ъ
ема терминала.
1
.
2
.
3
.
4
.
U
ООО «ТД КСС-КОНТАКТ
Юридический адрес
117342, г. Москва, ул. Бутлерова, д. 17Б, оф. 50
ИНН771074893
КПП77280100
ОКПО60547838
www.k-k.r
ВНИМАНИЕ!
•
нарушение последовательности операций по сборке и разборке фитинга на
включенном дроп-кабеле могут привести к повреждению дроп-кабеля, его раз
ъ
ема и
раз
ъ
ема терминала, а так же к нарушению герметичности терминала
;
•
после окончания монтажа необходимо проверить затяжку всех установленных
фитингов и оставшихся заглушек
–
все элементы должны быть затянуты ручным
способом с усилием до упора.
KSC
K-K.R
КСС-КОНТАКТ
zakaz@k-k.r
+7 (495) 055-40-45
