ИНСТРУКЦИЯ ПО МОНТАЖУ
Анкерные клиновые зажимы марок
DN 1, DN 123, DN 126
для крепления абонентских проводов ВЛИ
1. Назначение и область применения.
• Зажим предназначен для концевого крепления проводов марки СИП-4 на ответвлении от
магистрали к
абонентским вводам. Анкерный клиновой зажим DN 1 предназначен для крепления
двухжильного провода марки СИП-4. Анкерные клиновые зажимы DN 123 и DN 126
предназначены для крепления двух- или четырехжильного провода марки СИП-4.
• Применять зажим для неизолированных проводов ЗАПРЕЩЕНО!
2. Основные технические характеристики.
• Основные технические характеристики анкерных клиновых зажимов DN 1, DN 123, DN 126
указаны в таблице 1.
Позиция Артикул
Cечение жилы,
мм2
Диаметр жилы по
изоляции, мм
Предельная
нагрузка,
кН
Масса, кг
Мин.
Макс.
Мин.
Макс.
DN 1
10600181
2х16
2х25
7
9
2
0,09
DN 123
10600171
2х16
4х25
7
9
3,5
0,104
DN 126
10602381
2х16
4х35
7
12
8
0,16
Таблица 1. Технические характеристики анкерных клиновых зажимов DN 1, DN 123, DN 126.

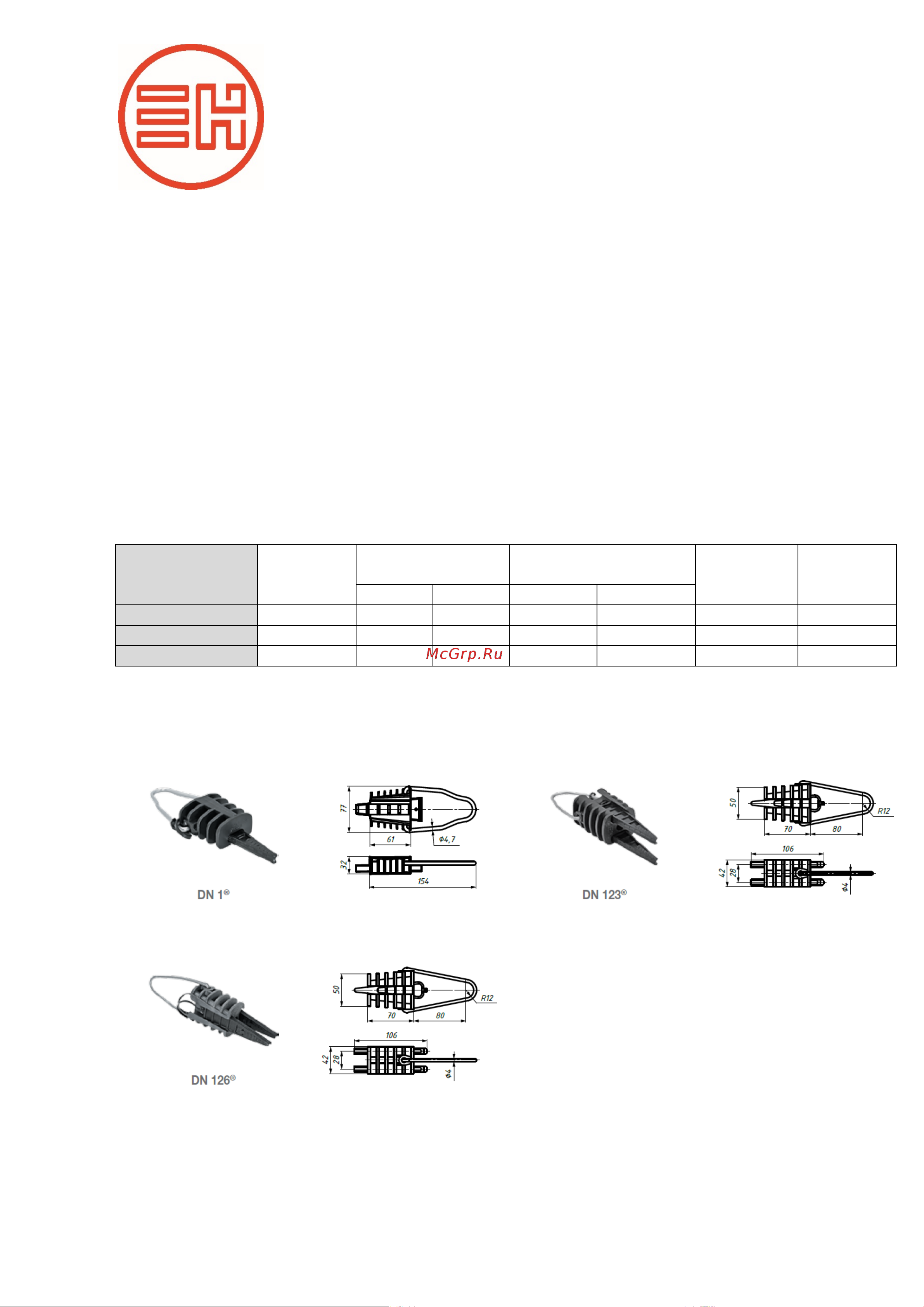

• Внешний вид анкерных клиновых зажимов DN 1, DN 123, DN 126 представлен на рисунке 1.
Рис. 1. Внешний вид анкерных клиновых зажимов DN 1, DN 123, DN 126.
• Анкерный клиновый зажим DN 1, DN 123, DN 126 является необслуживаемым изделием.
Ремонт зажима не предусмотрен
