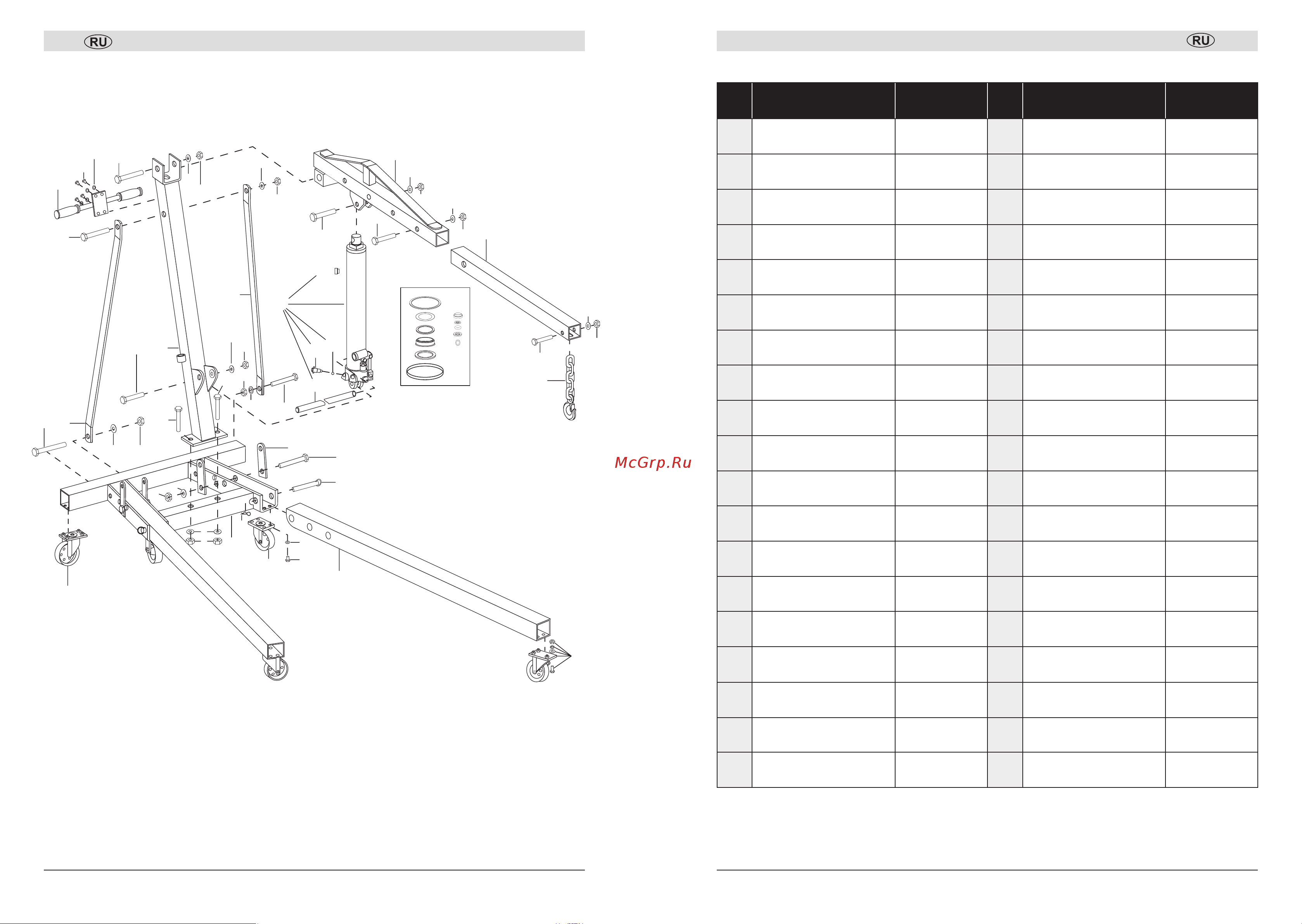

Руководство по эксплуатации Кран гидравлический складной
www.kraftool.com www.kraftool.com
| |
6
7
8
7
36
37
1
2
4
5
3
6
9
8
7
13
14
17 18
16
15
20
21
22
19
19
18
18
27
16
25
38
24
23
15
17
12
11
10
1
35
18
22
18
22
33
34
32
26
18
22
14
31
30
5
4
29
28
№ Наименование
Количество,
шт.
№ Наименование
Количество,
шт.
1 Поворотное колесо 4
20
Болт М16х90 1
2 Нижняя опора 2
21
Столб 1
3 Среднее колесо 2
22
Шайба Ø16 4
4 Болт M8x10 12
23
Ручка 1
5 Стопорная шайба Ø8 28
24
Клапан 1
6 Основание 1
25
Шарик Ø6 мм 1
7 Гайка M14 3
26
Пробка 1
8 Шайба Ø14 3
27
Гидроцилиндр 1
9 Штифт Ø 2x 49 2
28
Болт М16х100 1
10 Штифт Ø 18x125 2
29
Ручки крана 1
11 Болт M18x120 2
30
Болт M18 x110 1
12 Пластина 4
31
Шайба Ø18 1
13 Стопорная шайба Ø18 2
32
Болт М16х75 1
14 Гайка M18 3
33
Стрела 1
15 Болт M16x110 2
34
Болт М16х90 1
16
Боковая пластина 2
35
Удлинитель стрелы 1
17
Стопорная шайба Ø16 3
36
Болт М14х75 1
18
Гайка M16 6
37
Цепь и крюк 1
19
Болт M14 x 100
2 38
Набор уплотнителей 1
Модель 43411-2
