 Вставьте в отверстие на раме (поз.3, рис.3) штангу (поз.2, рис.3) со сцеплением и редуктором.

 Закрепите при помощи четырех винтов (поз.1, рис.2) мотор (поз.4, рис.3) на сцеплении (поз.5, рис.3).

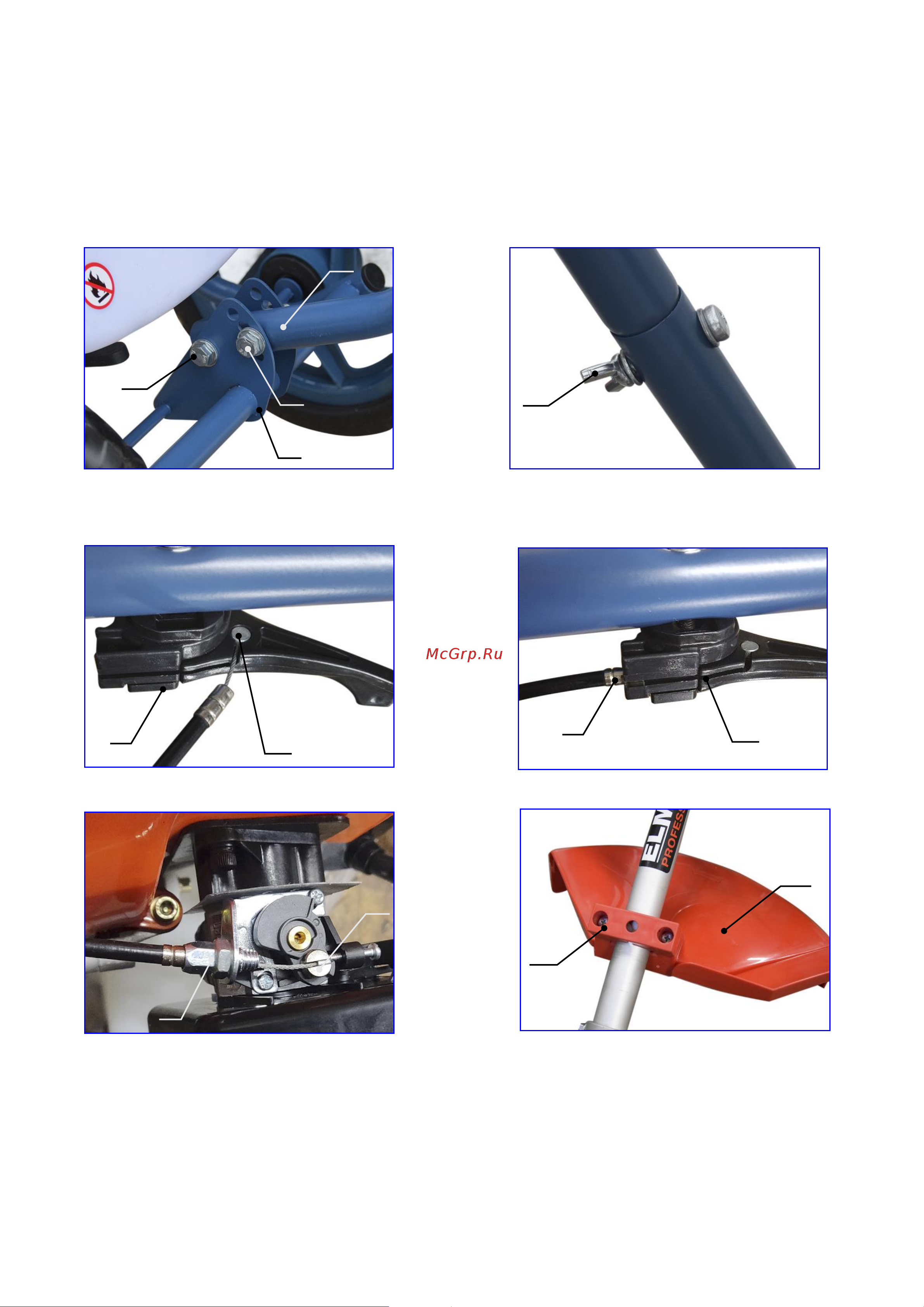

Монтаж рукоятки с органами управления и регулировка положения рукоятки

 Вставьте рукоятку управления (поз.6, рис.4) в кронштейн (поз.7, рис.4)

 Совместите нижнее отверстие на рукоятке с одиночным отверстием на кронштейне

 В совмещенные отверстия вставьте болт М8х45 (поз.8, рис.4) с шайбой. Положение болта зафиксируйте при помощи шайбы и

самоконтрящейся гайки М8.

 Второе отверстие на нижней части рукоятки совместите с одним из трех отверстий на кронштейне.

 В совмещенные отверстия вставьте болт М8х40 (поз.9, рис.4) с шайбой. Положение болта зафиксируйте шайбой и барашковой

гайкой М8.

 Вставьте верхнюю часть рукоятки управления в нижнюю и зафиксируйте ее положение при помощи винта М6х35 двух шайб D6 и

барашковой гайки М6 (поз.10, рис.5)

Установка троса газа

 Один конец троса газа (поз.11, рис.6) вставьте в рукоятку управления (поз.12, рис.6).

 Проденьте тросик через паз (поз.13, рис.7) в рукоятке управления.

 Вставьте рубашку троса (поз.14, рис.7) в отверстие на рукоятке управления.

 Второй конец троса проденьте через крепление (поз.15, рис.8) и вставьте в карбюратор (поз.16, рис.8).

Монтаж защитного кожуха

 Установите защитный кожух (поз.18, рис.9) под штангой и наложите сверху пластиковый кронштейн (поз.17, рис.9)

 Крепко зафиксируйте кожух с помощью крепёжных винтов и квадратных гаек.

Монтаж катушки

 Зафиксируйте вал с помощью шестигранного ключа (поз.19, рис.10)

 Наложите на приемную шайбу (поз.20, рис.11) катушку (поз.21, рис.11)

 Наложите на катушку прижимную шайбу (поз.22, рис.12) и зафиксируйте катушку гайкой (поз.23, рис.12) Левая резьба!

 Установите на катушку защитный пластиковый колпак.

Рис.4

Рис.9

Рис.5

Рис.6

Рис.7

Рис.8
