ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2019

3.Технические характеристики

Значение характеристики для

коллекторов

Наименование характеристики Ед. изм.

с клапанами

(560)

с кранами

(580)

Номинальное давление , PN МПа 1,0 1,0

Пробное давление МПа 1,5 1,5

Максимальная температура рабочей

среды

ºС 110 110

Максимальная кратковременно

допустимая температура рабочей

среды

ºС 120 120

Акустическая группа по ГОСТ 19681 1 1

Расстояние между осями выходов мм 36(40) 36(40)

Ремонтопригодность да нет

Средний полный ресурс цикл 8000 4000

Средняя наработка на отказ цикл 4000 4000

Пропускная способность Kv при

количестве оборотов от полностью

закрытого клапана:

2,7

- 1/4 м

/час 0,15 -

- 1/2 м

/час 0,28 -

- 3/4 м

/час 0,45 -

- 1 м

/час 0,6 -

- 1 1/2 м

/час 1,4 -

- 2 м

/час 1,88 -

- 3,5 м

/час 2,12 -

Материал корпуса Латунь ГОШ

никелированная CW617N;

ЛС59-2

Материал шарового затвора и штока - Латунь

CW614N

Материал седельного уплотнителя -

PTFE

Материал золотника EPDM -

Материал уплотнения штока - EPDM

Материал транспортной заглушки полиэтилен

Марка клеящего состава Loctite

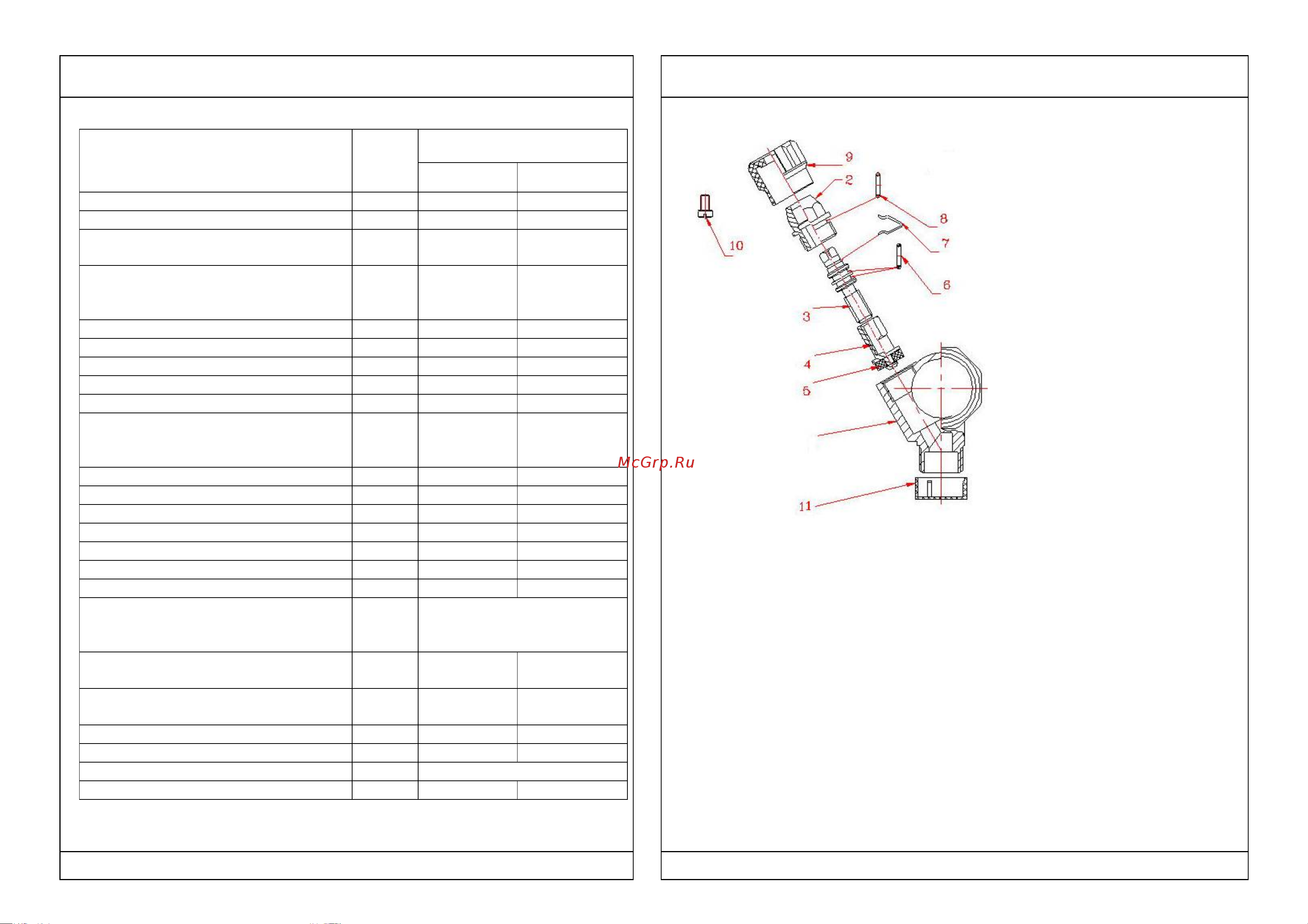

4.Конструкция коллекторов с регулирующими клапанами (560)

Коллекторы VTc.560.N

состоят из латунного

никелированного корпуса 1,

имеющего на концах

присоединительные резьбы (с

одной стороны внутреннюю, с

другой наружную) и

встроенных в корпус

регулирующих клапанов.

Вращение латунного штока 3

приводит к линейному

перемещению ползуна

золотника 4 со сменной

золотниковой прокладкой из

EPDM 5, которая крепится к

штоку винтом. Шток

фиксируется пружинной скобой

7. В качестве сальникового

уплотнения штока

используются два кольца 6 из

EPDM. Латунная муфта 2

имеет резьбовое присоединение к корпусу. Герметичность этого соединения

обеспечивается прокладочным кольцом из EPDM 8. Крепление

регулировочной ручки из ABS 9 производится винтом 10.

Регулировка расхода через клапан производится вращением ручки (от 0

до 3,5 оборотов). При поставке выходные патрубки коллектора закрыты

полиэтиленовыми защитными колпачками 11.

5. Конструкция коллекторов с шаровыми кранами (580)

Коллектор

VTc

.580.

VTc

.580.

состо

т и

латунного

никелированного корпуса 1, к которому на метрической резьбе присоединены

выходные патрубки 2 с наружной дюймовой резьбой. Соединение корпуса с

патрубком герметизировано пропилметакрилатным клеем анаэробного

твердения Loctite (допущен для контакта с пищевыми жидкостями).
