ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2019

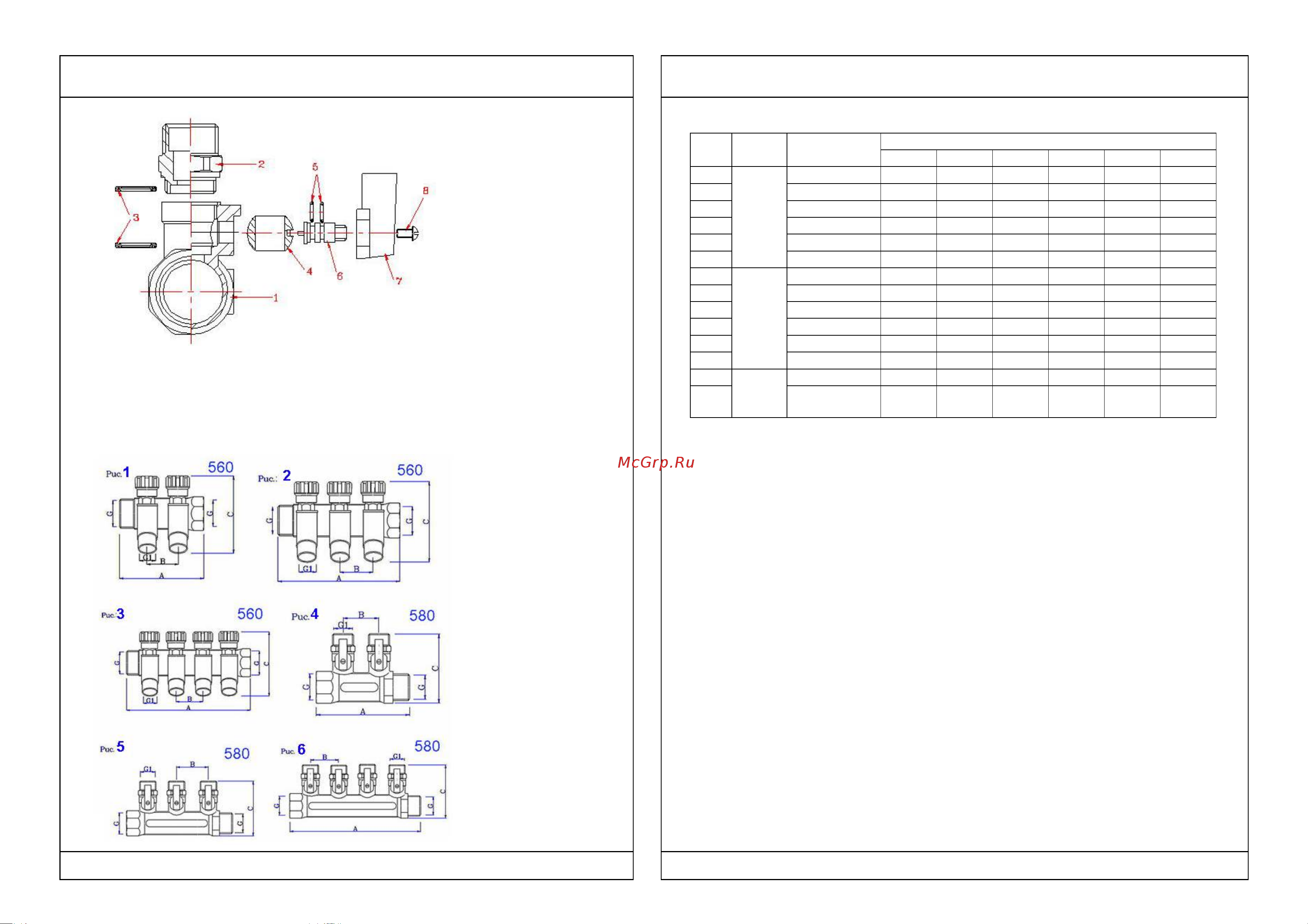

Внутри корпуса

между прокладок из

РТFE (тефлона) 3

расположен шаровой

латунный

хромированный затвор

4. Затвор приводится в

движение латунным

штоком 6.

Уплотнение штока

обеспечивается двумя

сальниковыми кольцами

из EPDM 5. Ручка 7

крепится к штоку с

помощью винта 8. Перекрытие потока осуществляется поворотом ручки на

90º. Коллектор поставляется с выходными патрубками, закрытыми защитными

пластиковыми колпачками.

6.Габаритные размеры

Размеры Рис

Тип Обозначение

A,мм B,мм C,мм G G1 Вес,г

1 2х3/4х1/2 93 36 81 3/4 1/2 374

2 3х3/4х1/2 129 36 81 3/4 1/2 542

3 4х3/4х1/2 165 36 81 3/4 1/2 719

1 2х1х1/2 93 36 86 1 1/2 477

2 3х1х1/2 129 36 86 1 1/2 671

VTc.

560.N

4х1х1/2 165 36 86 1 1/2 917

4 2х3/4х1/2 93 36 69 3/4 1/2 375

5 3х3/4х1/2 129 36 69 3/4 1/2 543

6 4х3/4х1/2 165 36 69 3/4 1/2 720

4 2х1х1/2 93 36 76 1 1/2 410

5 3х1х1/2 129 36 76 1 1/2 575

VTc.

580.N

4х1х1/2 165 36 76 1 1/2 920

4 2х1х3/4 96 40 79 1 3/4 444

VTc.

580.

NЕ

3х1х3/4 136 40 79 1 3/4 620

7.Указания по монтажу

7.1. Коллекторы могут монтироваться в любом монтажном положении.

7.2. При вертикальной установке коллекторов следует обратить внимание на

то, чтобы автоматический воздухоотводчик тоже располагался вертикально,

для чего можно использовать резьбовую футорку VTr.581.

7.3.В системах отопления коллекторы с отсекающими кранами

рекомендуется устанавливать на подающих трубопроводах, а с

регулирующими клапанами - на обратном.

7.4. В системах водопровода регулирующие клапаны коллектора VTc.560

могут использоваться только в качестве запорной арматуры (полностью

открыт или закрыт). Для регулирование потока рабочей среды в системах

водопровода рекомендуется использовать коллекторы VTc.570.

7.5.Соединители для коллекторов следует использовать в соответствии с

рекомендациями таблицы п.2.

7.6.Для присоединения к коллекторам воздухоотводчика и дренажного

клапана рекомендуется использовать коллекторный тройник VTс.530 или

коллекторный угольник VTc.531 .

7.7..При отсутствии коллекторного тройника коллектор может быть

заглушен пробкой VTr.583.

7.8.При установке коллекторных сборок в коллекторные шкафы следует

руководствоваться указаниями по монтажу коллекторных шкафов.

7.9.При монтаже не допускается превышать монтажные вращающие

моменты, указанные в таблице:
