STOUT нержавеющая сталь, в сборе, с расходомерами SMS 0907 000005 RG008P0RN7HR5L Инструкция к STOUT SMS 0907 000005 RG008P0RN7HR5L онлайн [7/9] 814528

Максимальный перепад давления: 0,6 бар

Максимальное рабочее давление: коллектор без расходомеров 10 бар/

коллектор с расходомерами 6 бар

Максимальное тестовое давление: коллектор без расходомеров 10 бар/

коллектор с расходомерами 6 бар

Максимальная температура потока (без расходомеров): +80°С

Максимальная температура потока (с расходомерами): +70°С

Материал коллектора: Нерж. Сталь 304L

5. Технические характеристики распределительных коллекторов для систем

теплого водяного пола Тип: SMS.

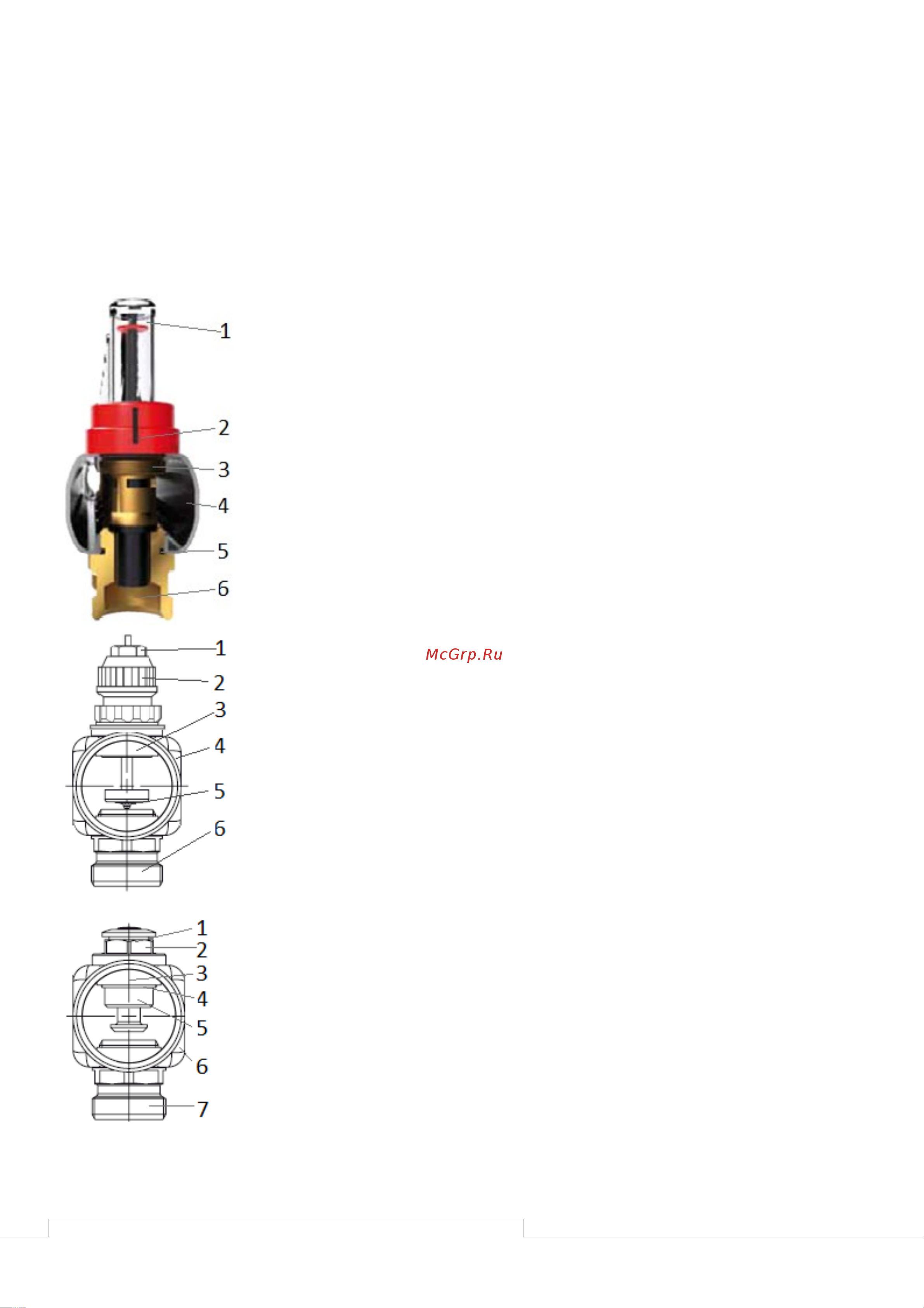

Устройство подающего коллектора с

расходомерами

1. Смотровое стекло (материал: жаропрочный

пластик)

2. Гайка расходомера (Латунь, CuZn39Pb3)

3. Вкладыш расходомера (Латунь, CuZn39Pb3)

4. Корпус коллектора (Нерж. Сталь 304L)

5. Прокладка (EPDM)

6. Отвод под компрессионный фитинг(Латунь,

CW617N)

Устройство обратного коллектора с

термостатическими вентилями

1. Гайка штока – латунь (CW614N)

2. Кольцо предварительной настройки

(CW614N)

3. Корпус клапана (Латунь, CuZn39Pb3)

4. Корпус обратного коллектора (Нерж. Сталь

304L)

5. Kv вставка (Латунь, CuZn39Pb3)

6. Запорный клапан (EPDM)

7. Отвод под компрессионный фитинг(Латунь,

CW617N)

Устройство обратного коллектора с

термостатическими вентилями

1. Стопорная шайба (Латунь, CW614N)

2. Гайка штока – латунь (CW614N)

3. Шток клапана (Латунь, CuZn39Pb3)

4. Прокладка (EPDM)

5. Трубка клапана(Латунь, CW617N)

6. Корпус подающего коллектора (Нерж. Сталь

304L)

7. Отвод под компрессионный фитинг(Латунь,

CW617N)

STOUT Редакция № 1 Дата: 23.04.2015
