КОЛЛЕКТОРЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
В СБОРЕ УНИВЕРСАЛЬНЫЕ
1’’ВР -
3
/4 ’’ НР
КОЛЛЕКТОРЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
В СБОРЕ УНИВЕРСАЛЬНЫЕ
1’’ВР -
3
/4 ’’ НР
КОЛЛЕКТОРЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
В СБОРЕ УНИВЕРСАЛЬНЫЕ
1’’ВР -
3
/4 ’’ НР
Технический
паспорт
изделия
Технический
паспорт
изделия
Технический
паспорт
изделия
Паспорт разработан в соответствии с требованиями ГОСТ 2.601 Паспорт разработан в соответствии с требованиями ГОСТ 2.601 Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Производитель: «IVR» SPA. Via Brughiera 3, 1, 28010 Boca (NO) Italy (Италия).
Артикулы
RTE 51.102, RTE 51.103, RTE 51.104, RTE 51.105, RTE 51.006, RTE 51.107, RTE 51.108, RTE 51.109, RTE 51.110, RTE
51.111, RTE 51.112.
Сертификация
Изделия соответствуют требованиям технического регламента ТР ТС 010/2011 «О безопасности машин
и оборудования».
Сведения об изделии
Коллекторы предназначены для распределения потока теплоносителя по потребителям в системах
водяного отопления. Под «потребителем» понимается отельный нагревательный прибор или группа
приборов, отдельные элементы или ветви системы, контуры «теплого пола». Коллекторы Royal Thermo
поступают в сборе и включают подающий и обратный коллекторы, ручные регулировочные вентили,
термостатические вентили с возможностью установки сервопривода, воздухоотводчики и сливные
краны. Коллекторы в сборе выпускаются с количеством выходов от 2-х до 12-ти. Присоединение цирку-
ляционных петель осуществляется с помощью фитингов стандарта «Евроконус»
3
/4’’.

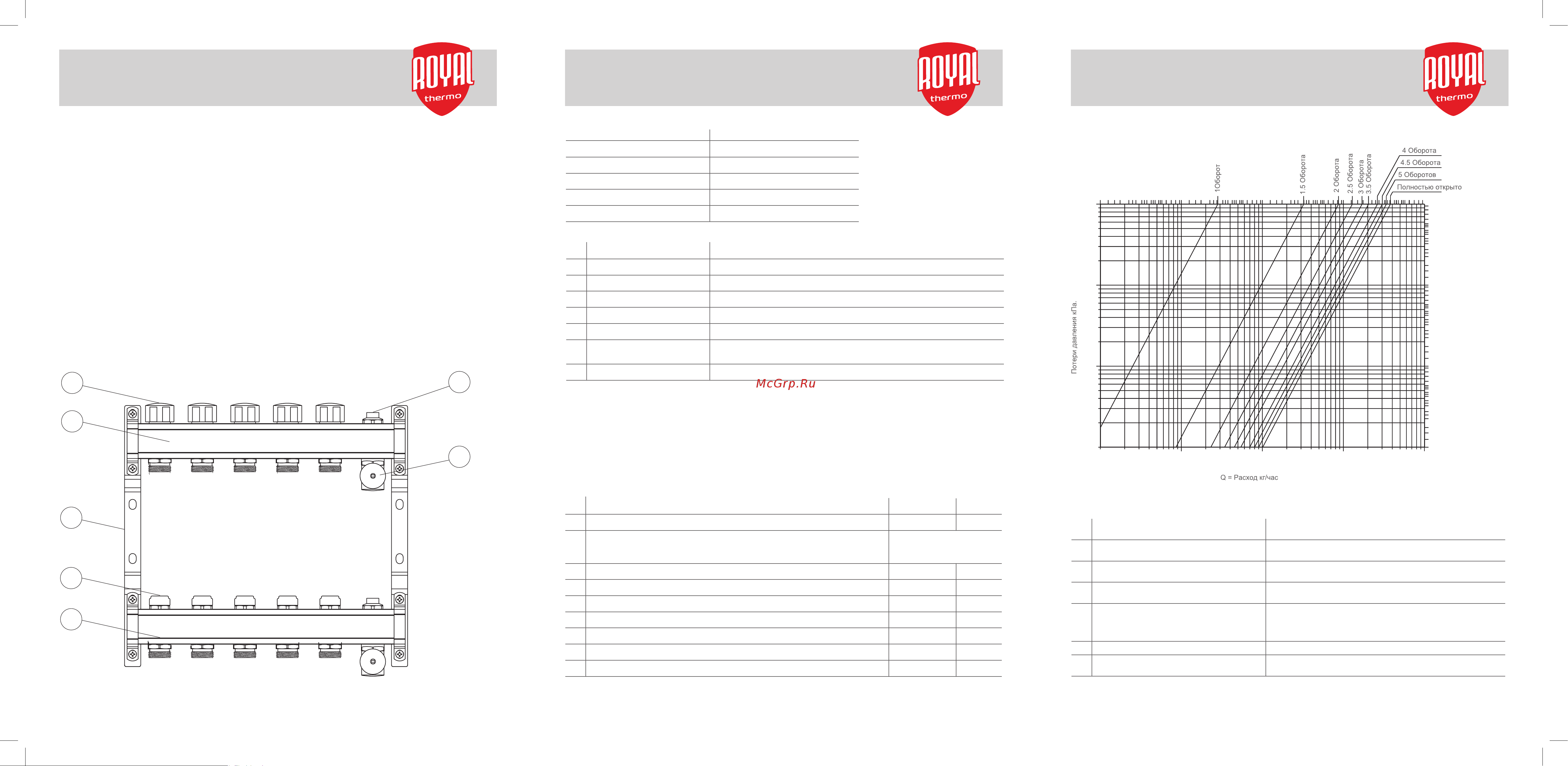

Конструкция
Технические характеристики
№
п/п
Характеристика Ед. изм. Значение
1 Количество выходов шт. 2-12
2 Рабочая среда
Вода
(гликолевый теплоноситель,
50%)
3 Номинальное давление МПа 1,0
4 Максимальный перепад давления МПа 0,1
5 Максимальная рабочая температура теплоносителя °С 100
6 Максимальная температура воздуха, окружающая коллектор °С 50
7 Условная пропускная способность встроенного термостатического вентиля, Kvs м
3
/час 2,5
8 Допустимый расход через коллектор
9 Условная пропускная способность регулировочного вентиля, Kvs: м
3
/час 3,80
Наименование Материал
Коллекторы, встроенные вентили Сталь нержавеющая марки AISI304
Кронштейны Сталь оцинкованная
Уплотнительные кольца Этил-пропиленовый каучук/EPDM
Ручки вентилей Пластик ABS
Уплотнительные элементы EPDM70Sh
№
п/п
Наименование Назначение
1 Коллектор подающей линии Распределение потока теплоносителя
2 Коллектор обратной линии Распределение потока теплоносителя
3 Регулировочный вентиль Для балансировки петель при наладке системы (с помощью шестигранного ключа)
4 Термостатический клапан Для плавного перекрытия потока под воздействием ручки или сервопривода
5 Воздухоотводчик Для удаления воздуха и газа из системы
6 Дренажный (сливной) кран
Для запитки или слива теплоносителя. Поворотная конструкция крана позволяет
установить его в любом удобном положении.
7 Кронштейны Для крепления коллекторов
Гидравлические характеристики
Расчет Kv регулировочного вентиля
№
п/п
Действие Расчет
Исходные данные:
Тепловая нагрузка на расчетную петлю — 2,2 КВт,
на самую загруженную петлю — 3,1 КВт, Дв-11,6 мм
1
Определение расхода в петлях: G=Q/c∆t,
где Q — тепловая нагрузка на петлю, Вт
Расчетная петля: G=2200/4187
x
10=0,05 кг/с
Самая нагруженная петля: G=3100/4187
x
10=0.07 кг/с
2
Определение расчетных скоростей в петлях,
V=4G/∏D2p
Расчетная петля: V=4
x
0,05/3,14
x
.0,0116
2
x
985=0,48 м/с
Самая нагруженная петля: V=4
x
0,07/3,14
x
.0,0116
2
x
985=0,67 м/с
3
Определение потерь давления в петлях: ∆р=LR,
где R — линейные потери в трубопроводе Па/м
(для труб Royal Thermo п 4.1 Техническое
руководство AXIOpress)
Расчетная петля: 34
x
171=5814 Па
Самая нагруженная петля: 45
x
209=9405 Па
4 Потеря давления на клапане: ∆р
к=(3600G/р)
2
/Kvs
2
∆pk=(3600
x
0,07/985)
2
/2,6
2
=932 Па
5 Расчет: Kv= 3600G/p (∆p
1+∆pk-∆p2)
0.5
Kv=3600
x
0,05 /985
x
(0,09405+0,00932–0,05817)
0,5
=0,86 м
3
/час —
по таблице технических характеристик определяем, что2
1
/2 оборота.
1
4
2
3
7
5
6
1
10
100
1000
0.1
0.5
1
5
10
50
100
50
KVs 3.8
