КОЛЛЕКТОРЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

В СБОРЕ УНИВЕРСАЛЬНЫЕ

1’’ВР -

/4 ’’ НР

КОЛЛЕКТОРЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

В СБОРЕ УНИВЕРСАЛЬНЫЕ

1’’ВР -

/4 ’’ НР

КОЛЛЕКТОРЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

В СБОРЕ УНИВЕРСАЛЬНЫЕ

1’’ВР -

/4 ’’ НР

Технический

паспорт

изделия

Технический

паспорт

изделия

Технический

паспорт

изделия

Паспорт разработан в соответствии с требованиями ГОСТ 2.601 Паспорт разработан в соответствии с требованиями ГОСТ 2.601 Паспорт разработан в соответствии с требованиями ГОСТ 2.601

Гарантийные обязательства

Изготовитель гарантирует, что изделие соответствует действующим требованиям безопасности. Га-

рантия распространяется на все дефекты, возникшие по вине завода-производителя.

Гарантия не распространяется на:

• дефекты, возникшие по вине потребителя или третьих лиц в результате нарушений правил транспортировки, хра-

нения, монтажа и условий эксплуатации;

• периодическое обслуживание и сервисное обслуживание изделия;

• любые адаптации и изменения изделия, в т.ч. с целью усовершенствования и расширения обычной сферы его при-

менения, которая указана в Инструкции по эксплуатации изделия, без предварительного письменного согласия

изготовителя;

• в случае использования изделия не по его прямому назначению, не в соответствии с его Инструкцией по эксплу-

атации, в том числе, эксплуатации изделия с перегрузкой или совместно со вспомогательным оборудованием, не

рекомендуемым Продавцом (изготовителем);

• в случае наличия на изделии механических повреждений (сколов, трещин, и т.д.), воздействий на изделие чрезмер-

ной силы, химически агрессивных веществ, высоких температур, повышенной влажности/запыленности, концен-

трированных паров, если что–либо из перечисленного стало причиной неисправности изделия;

• в случае ремонта/наладки/инсталляции/адаптации/пуска в эксплуатацию изделия не уполномоченными на то

организациями/лицами;

• в случае стихийных бедствий (пожар, наводнение и т.д.) и других причин находящихся вне контроля Продавца

(изготовителя) и Покупателя, которые причинили вред изделию;

• в случае дефектов, возникших вследствие попадания внутрь изделия посторонних предметов, жидкостей, насеко-

мых и продуктов их жизнедеятельности, и т.д;

• дефектов системы, в которой изделие использовалось как элемент этой системы.

Претензии к качеству товара могут быть предъявлены только в течение гарантийного срока.

В случае предъявления претензий по качеству изделия в течение гарантийного срока, необходимо предоставить

следующие документы:

• Заявление с указанием паспортных данных / реквизитов организации заявителя;

• Технический паспорт с заполненным Гарантийным талоном;

• Документы, подтверждающие покупку изделия;

• Копию разрешения эксплуатационной организации, отвечающей за систему, в которой было установлено изделие, на

изменение данной отопительной системы;

• Копию Акта о вводе изделия в эксплуатацию.

Отметка о возврате или обмене товара:

Гарантийный талон №

Наименование товара

Марка, артикул, типоразмер

Название и адрес торгующей организации

Контактные телефоны

Дата продажи « » 20 г. Продавец /

С условиями гарантии СОГЛАСЕН:

ПОКУПАТЕЛЬ /

Данные о монтаже оборудования:

Свидетельство № от « » 20 г.

Наименование организации

С условиями монтажа ознакомлен /

Дата монтажа « » 20 г. Монтажник /

Гарантийный срок — 60 месяцев со даты ввода в эксплуатацию,

но не более 72 месяцев с момента продажи конечному Потребителю

Гарантийный талон действителен только в оригинале!

Более подробную информацию об ассортименте Royal Thermo можно найти на сайте:

www.royal-thermo.ru

Рекламации и претензии к качеству товара принимаются по адресу:

125493, г. Москва, ул. Нарвская, д. 21

Тел.: 8-800-500–07–75

Дата: « » 20 г. Подпись

(подпись) (расшифровка подписи)

М.П.

(подпись) (расшифровка подписи)

Эксплуатация и техническое обслуживание

• Коллектор Royal Thermo должен эксплуатироваться при параметрах, изложенных в таблице техни-

ческих характеристик.

• После проведения гидростатического испытания коллектора гайки соединителей следует обяза-

тельно подтянуть.

Условия хранения и транспортировки

Изделия должны храниться и транспортироваться в упаковке предприятия - изготовителя по услови-

ям хранения п.3 и п.5 по ГОСТ 15150-69.

Утилизация

Утилизация изделия (захоронение, перепродажа, переплавка) производится в порядке, установлен-

ном Законами РФ от 22 августа 2004г. № 122-ФЗ «Об охран атмосферного воздуха», от 10 января

2003 г. № 15-ФЗ «Об отходах производства и потребления», а также другими российскими и регио-

нальными нормами, актами, правилами, распоряжениями и правками., принятыми во исполнение ука-

занных законов.

Рекомендации по монтажу и настройке

• Коллекторы должны устанавливаться в специальных сантехнических шкафах. Рекомендуется при-

менение шкафов марки Royal Thermo.

• Балансировка циркуляционных петель производиться помощью настроечных клапанов. Для соз-

дания фиксированной настройки необходимо действовать в следующем порядке:

Габаритные размеры

Артикул RTE

51.102

RTE

51.103

RTE

51.104

RTE

51.105

RTE

51.106

RTE

51.107

RTE

51.108

RTE

51.109

RTE

51.110

RTE

51.111

RTE

51.112

Вес в сборе, г.

1700 2100 2400 2800 3200 3600 3900 4300 4700 5100 5500

Общая длина

200 250 300 350 400 450 500 550 600 650 700

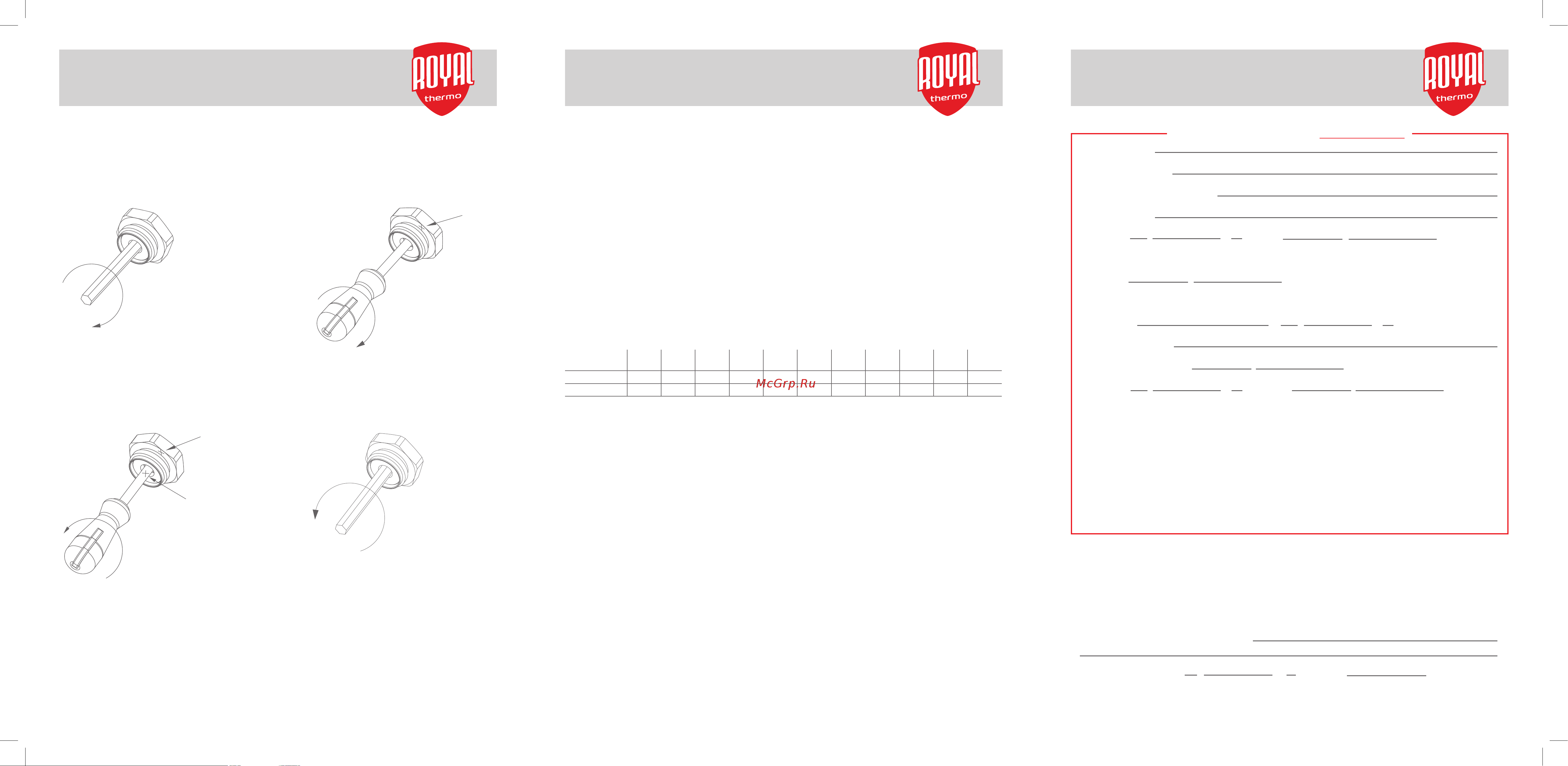

При помощи шлицевой отвертки открутить

полностью и вынуть стопорный винт,

головка которого находится внутри

шестигранного гнезда вентиля. С помощью

шестигранного ключа до упора завернуть

вентиль (а).

Снова вставить винт и отверткой закрутить

его до упора. В данном положении сделать

маркером метку на корпусе вентиля (b)

Отвернуть винт на требуемое количество

оборотов, в соответствии с «Графиком

настройки расхода стопорным винтом» (с).

Отвернуть головку вентиля до упора

шестигранным ключом (d).

Таким образом вентиль настроен на

заданный фиксированный расход. В случае

закрытия и последующего открытия

вентиля, вторичная балансировка не

требуется.

При заполнении системы теплоносителем,

воздухоотводчики должны быть закрыты.
