Общие сведения

Антенна 1700A–A2700AМГц выполнена в виде

четырехэлементной конструкции из оцинкованной стали.

Антенна является замкнутой по постоянному току.

Область применения

Антенна 1700A–A2700AМГц предназначена для приема и

передачи радиоволн и формирования радиоканала в рабочей полосе

частот.

Комплект поставки

 Антенна 1700A–A2700AМГц;

 Технический паспорт изделия.

Технические характеристики

Наименование Значение

Геометрические размеры, мм 235 х 235 х 30 мм

Рабочий диапазон частот, ГГц 1,7 – 2,7

КСВ в рабочем диапазоне частот, не более 2

Поляризация линейная

Входное сопротивление, Ом 50

Разъем F-розетка, 2 шт.

Ширина диаграммы направленности, град

80х80…30х30

в полосе

Коэффициент усиления, дБ, макс 14,8

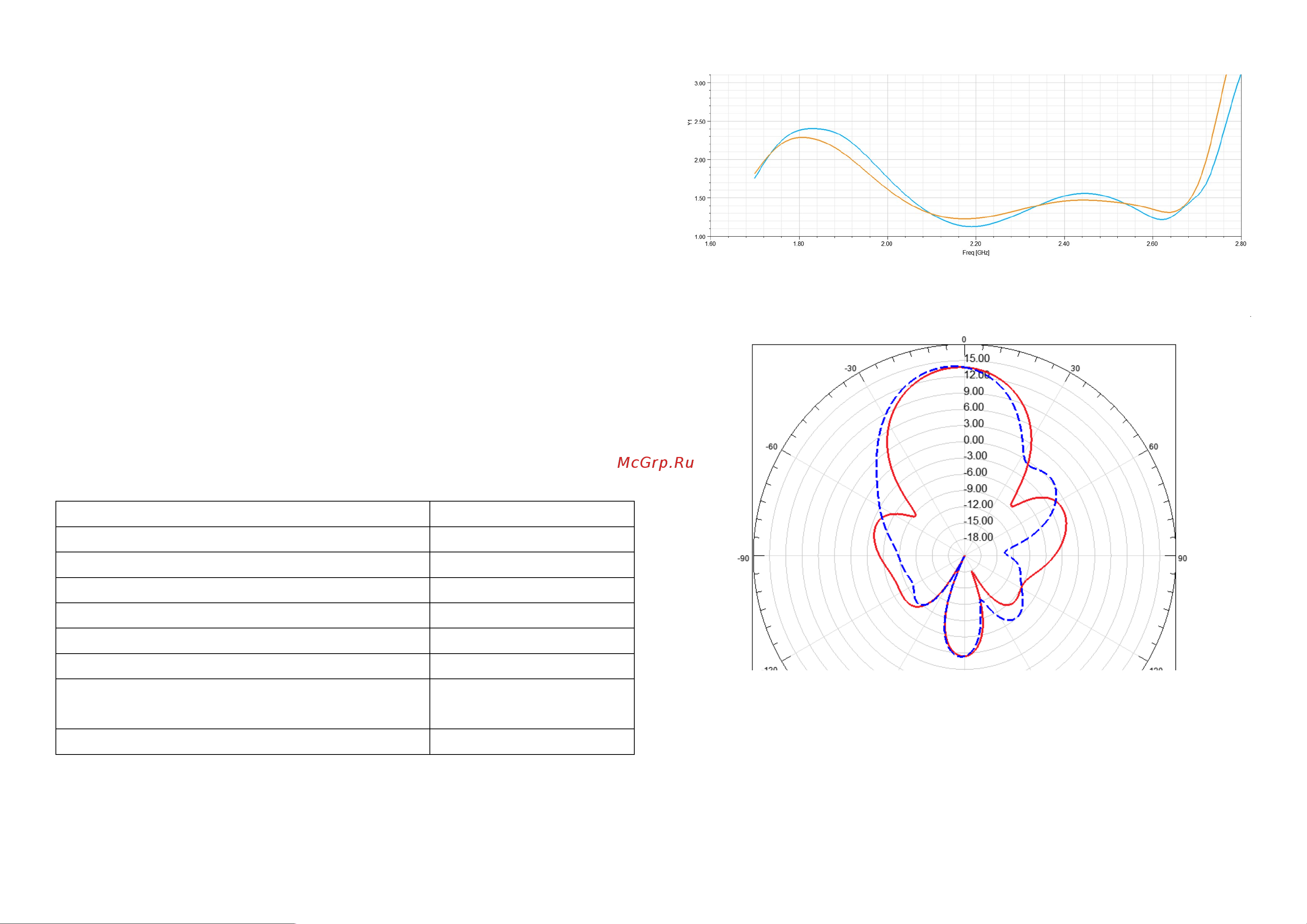

Рисунок 1 Частотная зависимость КСВ антенны 1700A–A2700AМГц

Рисунок 2 Диаграмма направленности антенны

1700A–A2700AМГц на частоте 1900 МГц
