Сертификат соответствия: РОСС CN.HX37.H06731
ООО «СертПромЭксперт» (аттестат аккредитации №RU.RU.10HX37, выдан 01.04.2020г)
Срок действия с 02.02.2022 по 01.02.2025
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Компенсаторы фланцевые предназначены для предотвращения передачи механических вибраций по
трубопроводным системам. Также могут использоваться в качестве компенсаторов тепловых удлинений
трубопроводов и для соединения трубопроводов при нарушенной центровке, рабочая среда - вода,
температура рабочей среды наибольшая +120°С при условном давлении до 1,0 МПа (10 кгс/см
2
) и +100ºС
при условном давлении до 1,6 МПа (16 кгс/см
2
).
1.2. Фланцы изготовлены по стандарту EN 1092-1 ISO Ру10/16 (Ду25-150), Ру10 (Ду200-600), Ру16 (Ду200-600).
1.3. На компенсаторах Benarmo могут быть использованы контрольные (ограничительные) стержни сторонних
производителей.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ

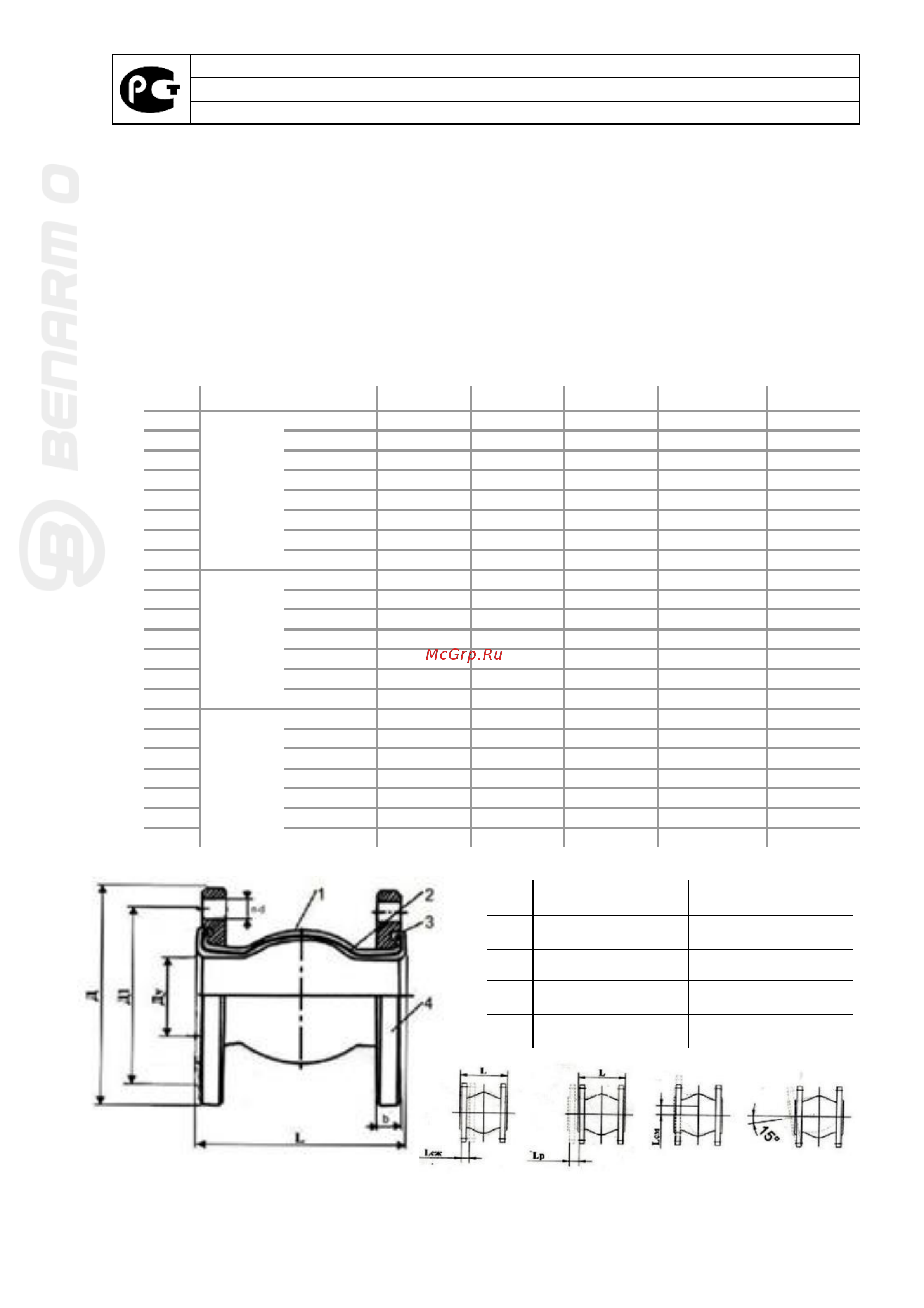

2.1. Основные габаритные и присоединительные размеры приведены в табл. 1 и на рис. 1
Таблица №1.
Ду
Ру, кг/см
2
Д, мм
Д1, мм
L, мм
b, мм
nотв.-ød, мм
Вес, кг
32
140
100
95
15
4-18
2,93
40
150
110
95
15
4-18
3,60
50
10/16
165
125
105
15
4-18
4,23
65
185
145
115
15
4-18
5,21
80
200
160
135
17
8-18
6,20
100
220
180
130
17
8-18
7,00
125
250
210
165
19
8-18
9,53
150
285
240
180
21
8-23
12,60
200
340
295
205
21
8-23
17,56
250
395
350
230
23
12-23
20,00
300
445
400
260
23
12-23
25,00
350
10
505
460
255
25
16-23
28,00
400
565
515
255
25
16-27
47,00
500
670
620
255
27
20-27
61,00
600
780
725
260
27
20-30
68,00
200
340
295
205
21
12-23
15,54
250
405
355
230
23
12-27
22,76
300
460
410
260
25
12-27
30,98
350
16
520
470
255
21
16-27
30,42
400
580
525
255
23
16-30
39,16
500
715
650
255
25
20-34
65,22
600
840
770
260
25
20-36
88,02
№
Наименование
Материал
1
Корпус
EPDM
2
Армирование
Нейлоновая оплетка
3
Кольцо армирования
Углеродистая сталь
4
Фланец
Оцинкованная сталь
