Руководство по монтажу и эксплуатации комплект АКВАРОБОТ ТУРБИПРЕСС
ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ
Комплект автоматики ТУРБИПРЕСС

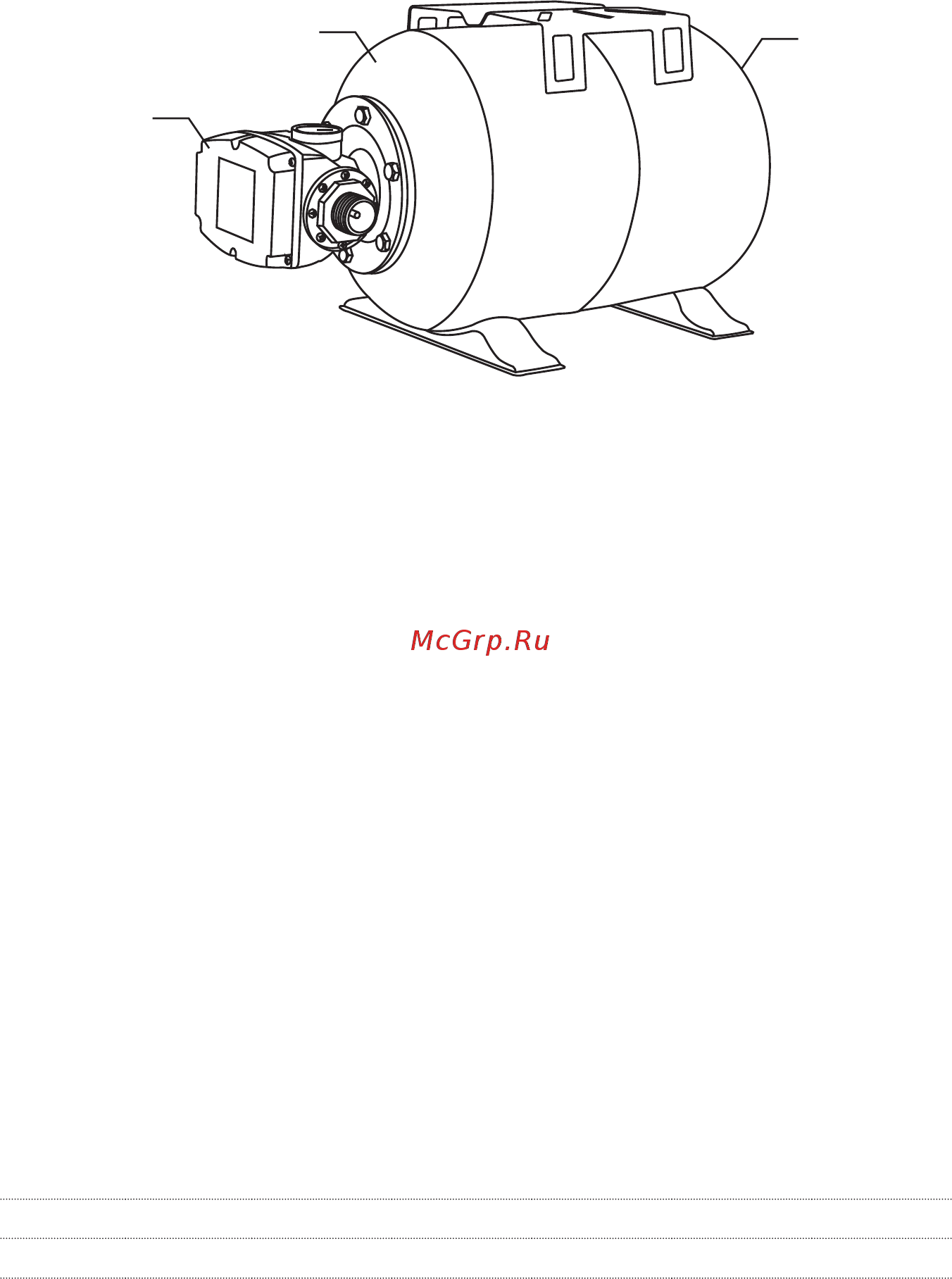

(рис.1) состоит из блока управления (1)
игидроаккумулятора емкостью 24л (2).
На корпусе гидроаккумулятора
расположен ниппель для регулирования
давления воздуха– (3).
Описание ипринцип действия блока
управления приведены вРуководстве
по монтажу иэксплуатации «Блок
автоматического управления насосом
АКВАРОБОТ ТУРБИПРЕСС».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры электрической сети–
~170–220В, 50 Гц.
Мощность насоса– 1,5 / 2,2 кВт.
Максимальный ток– 16 /20А.
Предельно допустимое давление
всистеме– 0,6 МПа (6 бар).
Максимальная производительность насоса
(скорость потока)– 7,2 м³/ч (120 л/мин)
Минимальная скорость потока– 3 л/мин
Порог срабатывания защиты по давлению
(Р
пред
)– 5,5...7,0 бар
Диапазон установки рабочего давления
выключения (Р
макс
)– 2,0…5,0 бар
Диапазон установки рабочего давления
включения (Р
мин
)– 0,5…4,5 бар
Разрешающая способность
по давлению– 0,2 бар
Минимальная разность
(Р
макс
–Р
мин
)– 0,5 бар
Заводская установка давления
включения Р
мин
– 1 ± 0,3 бар
Заводская установка давления
выключения Р
макс
– 3 ± 0,3 бар
Присоединительные размеры– 1".
Класс защиты– IP65.
Потери давления вблоке управления взависимости от скорости потока воды:
Q, л/мин 0…20 20…40 40…60 60…80 80…100 100…120
ΔР, бар
0 0,1 0,2 0,35 0,55 0,75
1
2
3
рис.1
