Давление горючего в бачке, МПа

(кгс/см

)

0,07-0,10(0,7-1,0) 0,1-0,15(1,0-1,5)

Расход кислорода, м

/ч, не более 2,5 3,2 7,0 19,0 30,0

Расход бензина марки

Регуляр - 92, л/ч ±5%

0,9 1,0 1,5 2,0 2,5

Масса комплекта, кг, не более,

(без

кислородного баллона и бензина в бачке)

11,45

Полезная емкость бачка, л, не более 6

3 КОМПЛЕКТНОСТЬ

Резак «Фаворит – 2,5» в сборе (без мундштуков):

мундштук в сборе № 1*, 2, 3, 4, 5*

бачок в собранном виде

редуктор кислородный БКО-50-4

рукав для кислорода

рукав для бензина

*баллон для кислорода 40-150У ГОСТ 949 емкостью 40 л (незаполнен-

ный)

клапан защитный (для кислородной линии)

1 шт

по 1 шт

1 шт

Запасные части:

кольцо 010-13-19-2-2 ГОСТ 18829

кольцо 011-014-19-2-2 ГОСТ 18829

*втулка 2962-010003

прокладка 253-2408

манжета 253-2504

1 шт

2 шт

Документация

паспорт на комплект

паспорт на редуктор

1 экз

*Поставляется по требованию потребителя

4 УСТРОЙСТВО КОМПЛЕКТА И ПРИНЦИП ЕГО РАБОТЫ

Комплект состоит из источников питания (баллон с кислородом и бачок с бензи-

ном), резака с набором сменных мундштуков и резинотканевых рукавов, соединяю-

щих источники питания и резак. Схема сборки комплекта приведена на рис.1.

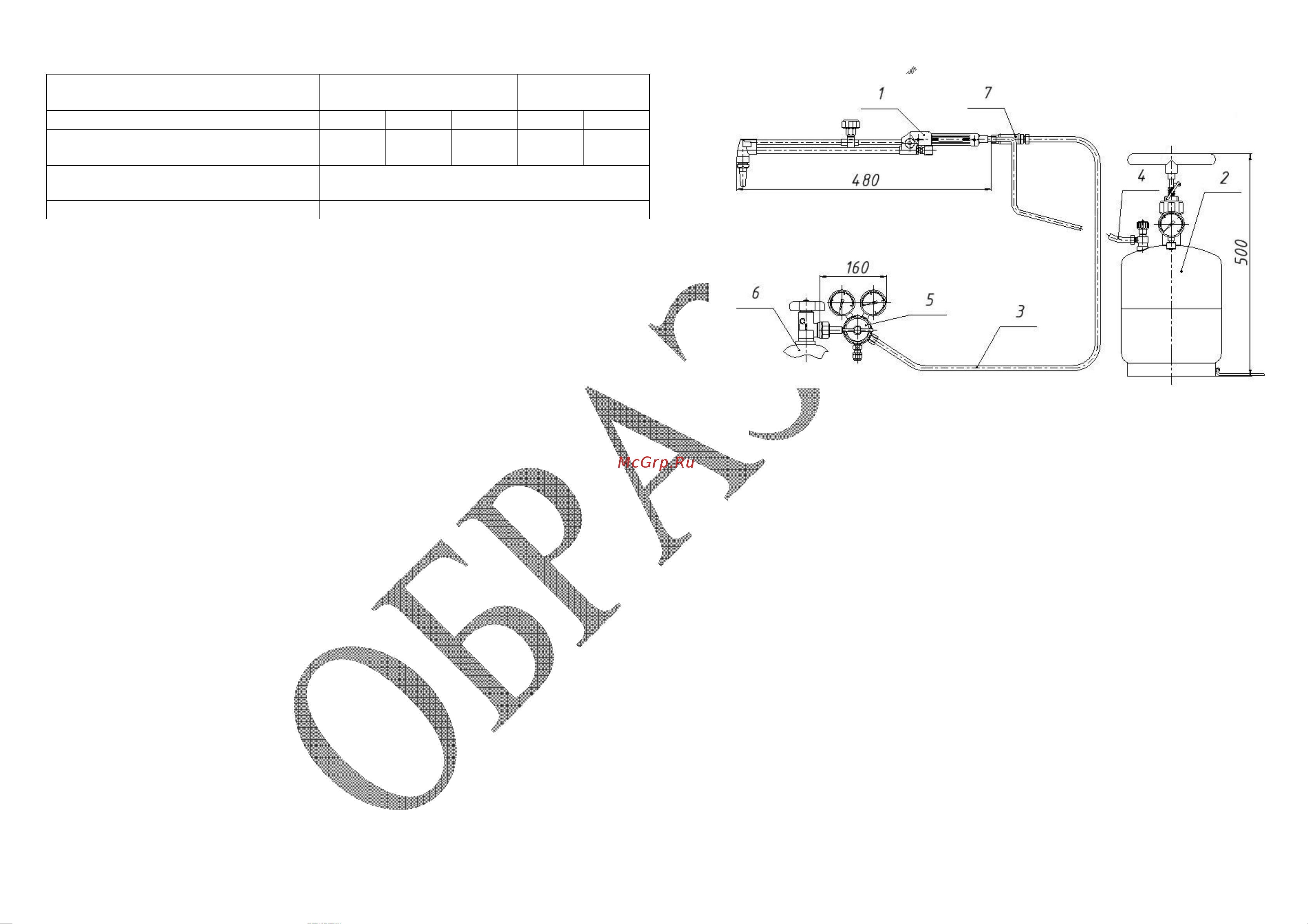

Рис.1. Схема комплекта КЖГ-1Б

1– резак; 2– бачок для бензина; 3– рукав для подачи кислорода; 4– рукав для подачи бен-

зина; 5– редуктор; 6– баллон кислорода; 7– клапан защитный

7 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КОМПЛЕКТА

7.1 Убедиться, что все вентили на бачке и резаке закрыты, а крышка насоса за-

вернута до упора.

7.2 Установить с помощью редуктора давление кислорода в соответствии с вы-

бранным номером мундштука по таблице.

7.3 С помощью ручного насоса создать давление воздуха в бачке в соответствии с

нормами, указанными в таблице.

7.4 Вентиль подачи горючего на бачке медленно открыть на 1/4 оборота. После

того как величины давлений в бачке и в рукаве сравняются (примерно через 30 с),

также медленно открыть вентиль полностью. Для правильного функционирования

клапана ограничения расхода необходимо, чтобы вентиль узла подачи горючего на

бачке – во время работы был открыт полностью.

7.5 Медленно открыть на 1/4 оборота вентиль подачи горючего на рукоятке резака.

Если бензин не вытекает из мундштука, это означает, что вентиль подачи горючего на

бачке был открыт слишком быстро и сработал клапан ограничения расхода в узле

подачи горючего. Для того чтобы клапан занял нужное положение, необходимо при-

поднять бачок и слегка ударить дном об пол. После появления из мундштука жидкого

бензина, вентиль подачи горючего на рукоятке закрыть.
