4. Нормально разомкнутые контакты реле управления замком предназначены для открывания замка,

требующего подачи питания.

5. Для управления замками, использующими нормально замкнутые контакты, используйте дополнительный

контроллер, подключив выход управления замком панели параллельно кнопке выхода контроллера.

6. Кабель для подключения замка должен выбираться исходя из тока потребления замка.

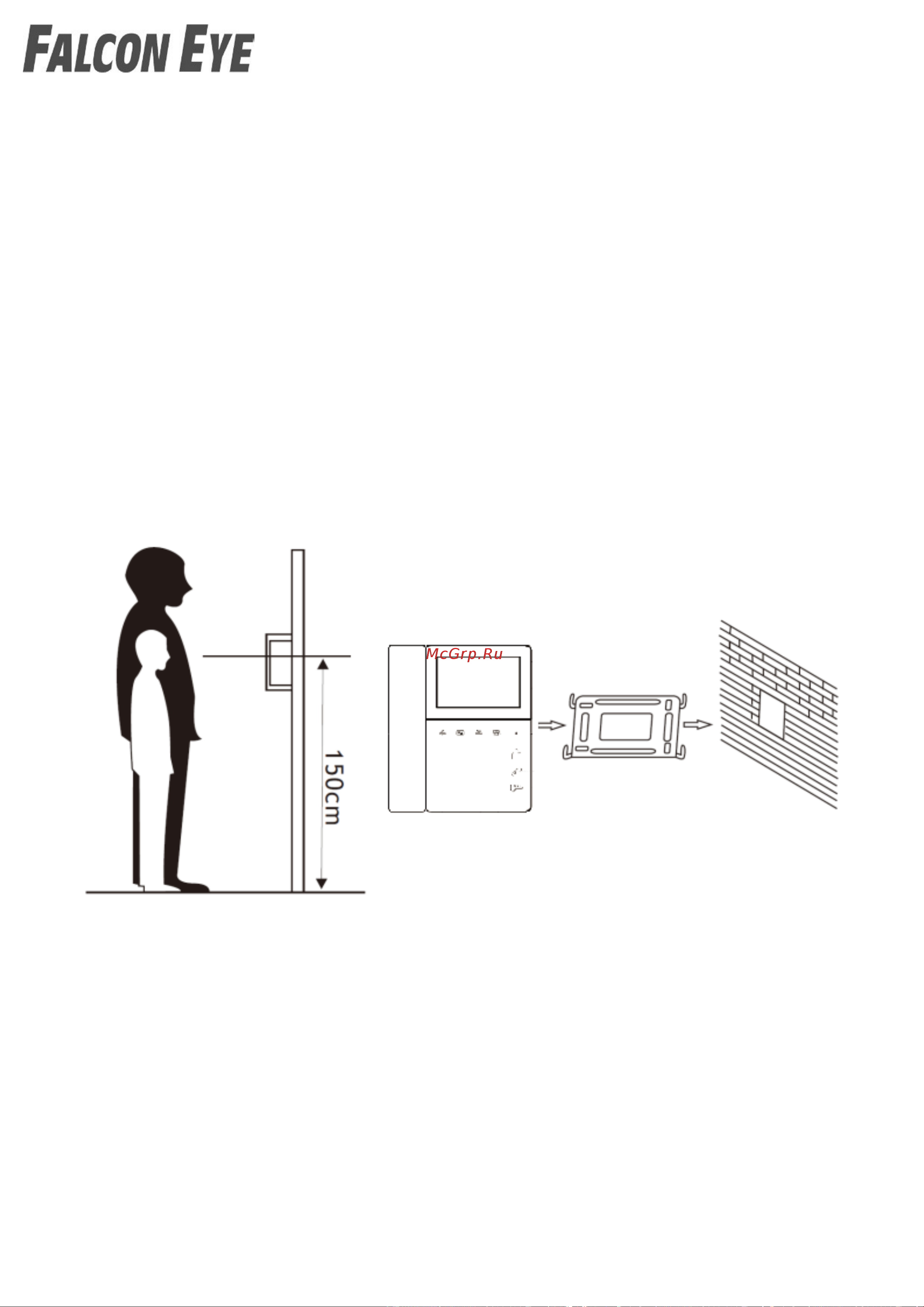

Установка монитора

1. Не подключайте питание монитора до окончания выполнения подключений.

2. Определите место установки монитора. Рекомендуемая высота установки монитора: 1,5 метра, но она

может быть изменена по желанию пользователя

3. Снимите кронштейн с монитора.

4. Установите кронштейн монитора на стену.

5. Подключите кабели к соединительным шлейфам согласно приведенной ранее схеме.

6. Закрепите монитор на кронштейне.

7. Включите питание монитора после его установки и выполнения всех подключений.

Примечание: Укорачивание или удлинение провода питания монитора и обрезание вилки 220В не снимает

монитор с гарантии, если при монтаже были соблюдены правила соединения и изоляции проводов.
