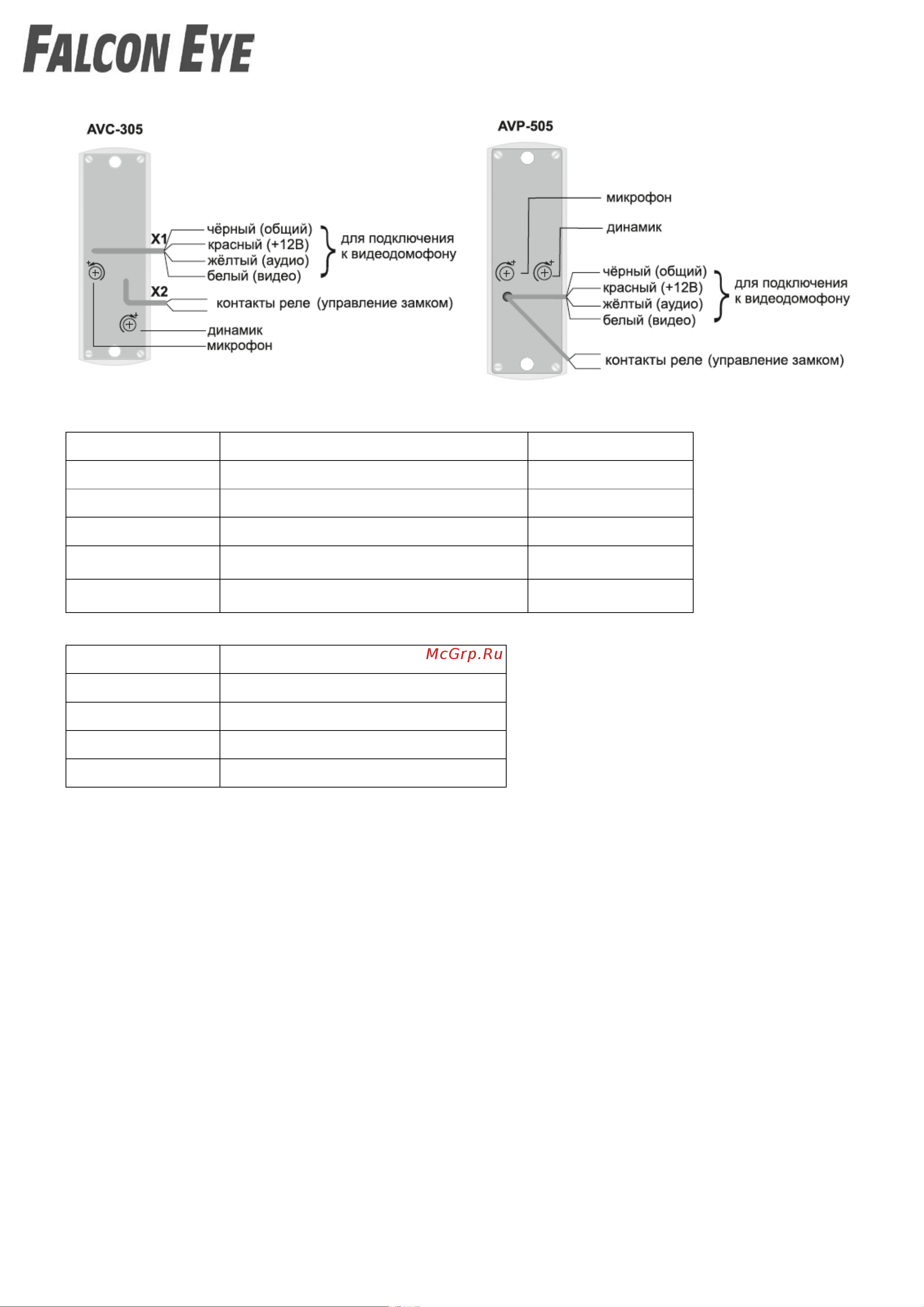

Цветовая маркировка и назначение проводов вызывных панелей

Цветовая маркировка и назначение проводов шлейфов монитора

Цвет провода

Шлейф панелей Шлейф интеркома

Красный

Аудио

Синий

Общий

Желтый

+12В питание вызывной панели

Шина DATA

Белый

Видео Видео

Коричневый

Шина DATA (только 1-я панель) -

Шлейф дополнительных камер

Цвет провода

Белый

Видео вход 1

Синий

Общий

Белый

Видео вход 2

Синий

Общий

Замечания по подключению вызывной панели

1. Вызывная панель должна быть подключена к порту Р1 или Р2 монитора. Порт имеет обозначения

проводов AD1(2), GND, PWR1(2) VD1(2).

2. В разъеме порта Р1 присутствует провод DATA, при подключении комплекта этот провод не используется

и должен быть заизолирован.

Замечания по подключения замка

1. Для питания электромеханического замка необходимо использовать отдельный блок питания или

импульсное устройство (например, AVP-030).

Внимание: Использовать питание вызывной панели для питания электромеханического замка без

импульсного устройства запрещено. Схему подключения замка при использовании импульсного

устройства смотрите в инструкции на устройство.

2. Максимальный коммутируемый ток реле замка: 10 А.

3. При подключении замков рекомендуется устанавливать параллельно обмотке замка выпрямительный

диод обратной полярностью или варистор с напряжением отсечки 20 вольт (в комплект поставки не

входят) для гашения импульса самоиндукции обмотки замка.
