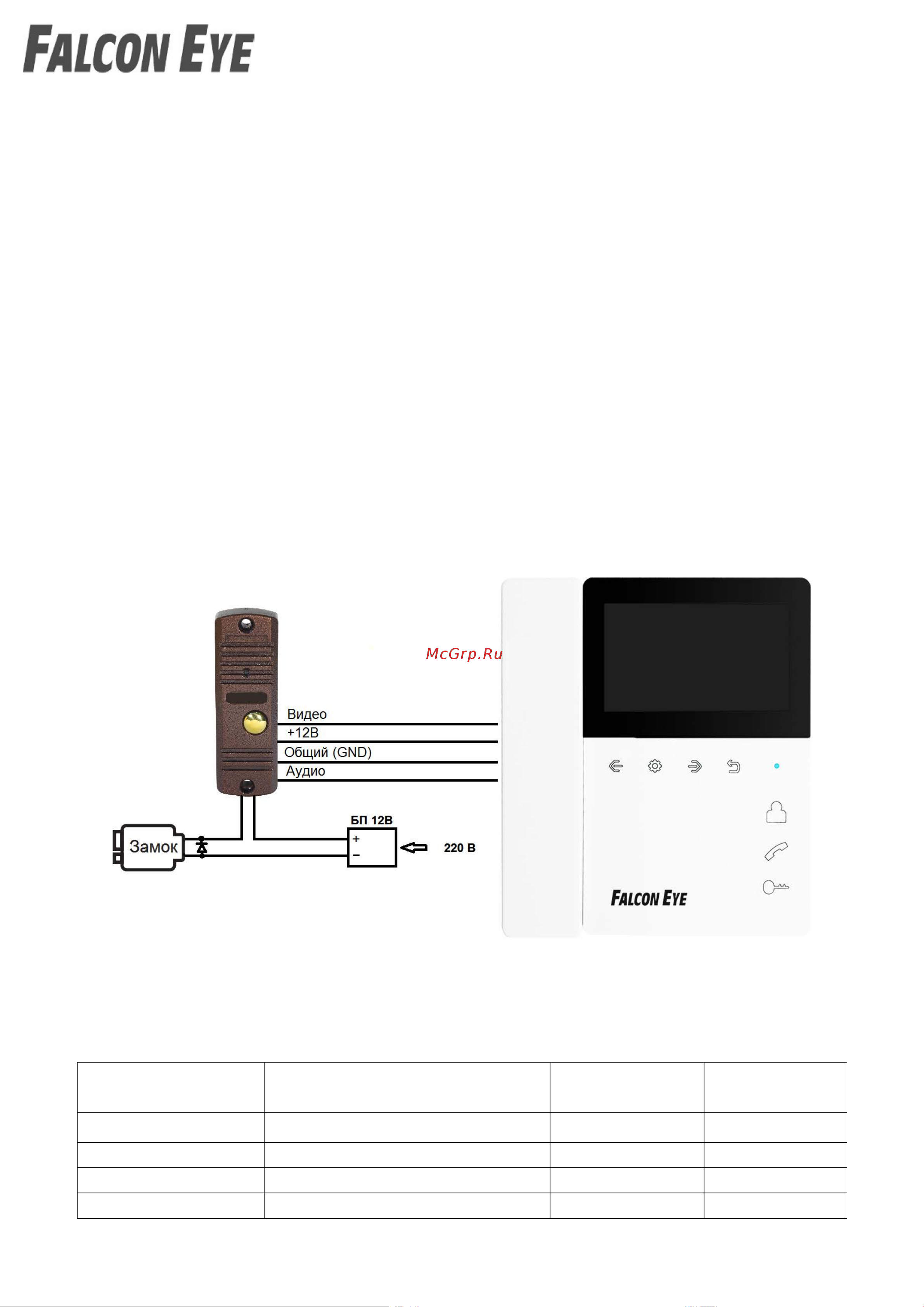

Схема подключения комплекта

Внимание:

1. Во избежание неправильной работы и повреждения устройств внимательно изучите руководства по

установке и подключению устройств.

2. Для исключения помех и искажений аудио и видеосигналов при подключении вызывных панелей

рекомендуется использовать кабель типа КВК-В-2 2х0,75 кв. мм. или аналогичный с медными жилами и

оплеткой при длине линии до 150м.

3. Использование кабелей типа UTP/FTP, КСПВ или аналогичных, не предназначенных для передачи

видеосигнала, может привести к помехам на изображении, а так же к односторонней слышимости из-за

взаимопроникновения сигналов при длине линии более 20 метров. Не рекомендуется применять

шнуры ШВЭВ 3х0,12 кв.мм, ШГЭС 4х0,08 кв.мм. или аналогичные, ввиду их малого сечения.

4. При использовании вызывных панелей или блоков сопряжения других производителей или серий

подключение должно производиться по назначению сигналов, а не по цветам проводов, т.к.

разные производители используют разные цветовые схемы.

5. Вызывные панели других производителей могут иметь несовместимость с монитором по аудиоканалу,

что может приводить к появлению самовозбуждения, односторонней слышимости или отсутствию

открывания замка. Неработоспособность изделий ТМ Falcon Eye с оборудованием других брендов не

является гарантийным случаем.

Примечание: Вызывная панель AVC-305 (PAL) Медь показана для примера, схемы подключения панелей

AVC-305 (PAL) Антик и AVP-505 PAL Темно серый аналогичны

Таблица соответствия проводов монитора и вызывной панели

Сигнал

Обозначение провода на

наклейке монитора

Монитор

Вызывная

панель

Видео

VD1(2)

Белый

+12В

PWR1(2)

Желтый

Красный

Общий

GND

Синий

Черный

Аудио

AD 1(2)

Красный

Желтый
