CMYK Raskl90 Oborot 4

332

OL 100

Угловой привод Fz 100

GEZE

Особенности продукта

• Для жёсткой и съёмной шатунной штанги

• Левое и правое применение

• Для скошенных окон с гибкой угловой пе-

редачей

• Узкая конструкция

• Полностью закрывается профилем

• Большая нагрузочная способность (4 сту-

пенчатая резьба)

• По желанию:регулируемая защита от пе-

регрузки (заводская установка на 7 Nm)

• Лишь 10 оборотов шатуна для полного от-

крытия зева ок. 260 мм

• Ход 66 мм

• Ограничение хода возможно для откры-

тия зева до ок. 150 мм

• Простое крепление

• Тяга ∅ 12 мм, соединяется напрямую

• Необходимы ножницы со скользящим

створочным упором

Контрольный размер

до точки вращения

Центр

тяжести створки

Область применения

для скошенных окон

Только для вертикальных нижнеподвесных

открыв. внутрь створок, только для 1 ножниц,

с возможным отводом только через тупой

оконный угол.

a ширина створки

P длина косой стороны 800-2000 мм

W угол оконный 90-150°

b2 высота створки мин. 400 мм

i расстояние от центра тяжести створки до

петлевой точки вращения = 20 - 100 мм

U высота наплава 0-25 мм

D наружная кромка створки до середины

тяги (см. табл.)

X боков. монтаж. площадь

X = D +13 мм,

X мин. = 30 мм,

D бок. мин. 17 мм

Y верхняя монтаж. площадь (см. табл.)

Высота D-размер Монтаж площ. Y

створки b2 верхний сверху

400-500 мин. 21 мм мин. 34 мм

от 501 мин. 19 мм мин. 32 мм

Сборочные размеры границы области приме-

нения см. монтажный чертёж 40 408/0-6.

Область применения

для прямоугольных окон

Только для вертикальных нижнеподвесных

открыв. внутрь створок, с отводом справа и

слева

a ширина створки min. 600 мм

b высота створки min. 400 мм

i расстояние от центра тяжести створки до

петлевой точки вращения = 20 - 100 мм

U Высота наплава 0-25 мм

D наружная кромка створки до середины

тяги (см. табл.)

X боков. монтаж. площадь

X = D +13 мм,

X мин. = 30 мм,

D бок. мин. 17 мм

Y верхняя монтаж. площадь (см. табл.)

Высота D-размер Монтаж площ. Y

створки b верхний сверху

400-500 21 мм мин. 34 мм

501-650 19/21 мм D+13 мм

от 650 17/19/21 мм D+13 мм

Сборочные размеры границы области приме-

нения см. монтажный чертёж 40 408/0-1.

GEZE

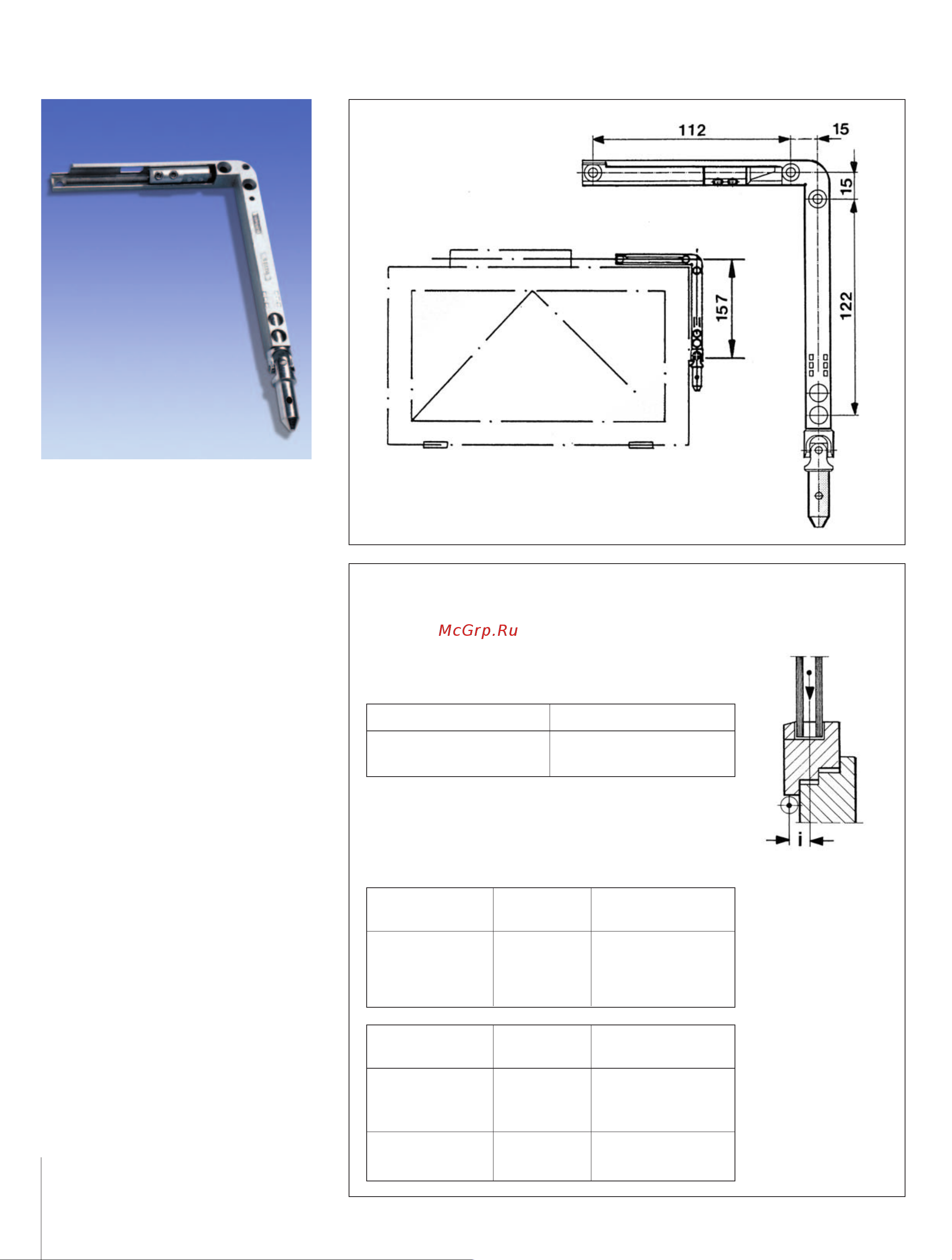

OL 90 N Угловой привод Fz 90

Угловой привод Fz 90

Угловая передача с встроенным приводом.

Для жёсткого и съёмного шатуна.

Fz 90 L - левый

Fz 90 R - правый

(как на рис.)

Исполнение: оцинкован. или чёрн.

Особенности продукта

• узкий корпус (16 мм)

• полностью закрыт профилем

• высокая нагрузоч. способность

• по желанию: регулируемая защита от пе-

регрузки (заводская установка на 7 Nm)

• min. ширина створки 380 мм

• лишь 9 оборотов шатуна для полного от-

крытия

• простое крепление

• тяга, ∅ 8 мм, соединяется напрямую

• ход 54 мм (возможно ограничение хода)

• ширина раствора ок. 170 мм

Монтаж. чертёж: 40 444-0-008

Область применения

Только для вертикальных прямоугольных окон с верхне- и

нижнеподвесными створками, открыв. внутрь

a = общая ширина створки 380 - 3600 мм

b = высота створки min. 250 мм

общий вес створки max. 80 кг

max. вес створки нетто:

Ширина створки a Вес нетто

380 - 2400 мм max. 30 кг/м

2400 - 3600 мм max. 25 кг/м

i = контрольное расстояние от центра тяжести створки до

петлевой точки вращения = 10 - 60 мм

U= высота наплава 0 - 25 мм

D= наружная кромка створки до середины тяги (см. табл.)

X= боков. монтаж. площадь (см. табл.)

Y= верхняя монтаж. площадь (см. табл.)

Высота створки b D-размер Монтаж. площадь Y

сверху сверху

250 - 300 мм 16 - 18 мм D + 9 мм

300 - 400 мм 14 - 18 мм D + 9 мм

400 - 500 мм 12 - 18 мм D + 9 мм

ab 500 мм 10 - 18 мм D + 9 мм

Отвод D- размер Монтаж. площадь Х

сбоку сбоку

привод Fz 90 L/R

и Fz 91 с жёсткой min. 10 мм D + 9 мм

шатунной штангой

Съёмная min. 14 мм D +14 мм

шатунная штанга

Контрольное расстояние

Центр

тяжести

створки
