CMYK Raskl90 Lico 5

GEZE

Специальные исполнения для дополнительных комплектующих

Ножницы блокиратором от отсоединения

Обозначение Исполнение Арт.N

EV1 006863

Ножницы блокиратором от отсоединения тём. бронза 006864

белый RAL 9010 006867

белый RAL 9016 018262

Дополнительное запирание

При применении на противоположной стороне от рычажной ручки с дополнительной угловой

передачей

Обозначение Исполнение Арт.N

EV1 063974

Дополнительное запирание (1 шт.) тём. бронза 063975

белый RAL 9010 063976

белый RAL 9016 018257

EV1 050727

дополнительный уголок при наплаве 0-10 мм тём. бронза 050728

белый RAL 9010 050729

белый RAL 9016 015519

Скошенные окна

(со стандартной гибкой угловой передачей)

Обозначение Исполнение Арт.N

EV1 009355

ножницы со скользящим створочным упором тём. бронза 009356

для скошенных окон белый RAL 9010 009357

белый RAL 9016 018237

Срединное управление двустворчатыми окнами

Обозначение Исполнение Арт.N

EV1 064205

Комплект срединного управления рычажной ручки тём. бронза 064206

(вилка, декоративные накладки и сцепление) белый RAL 9010 064207

белый RAL 9016 018259

OL 90 N Вертикальный привод Fz 91

GEZE

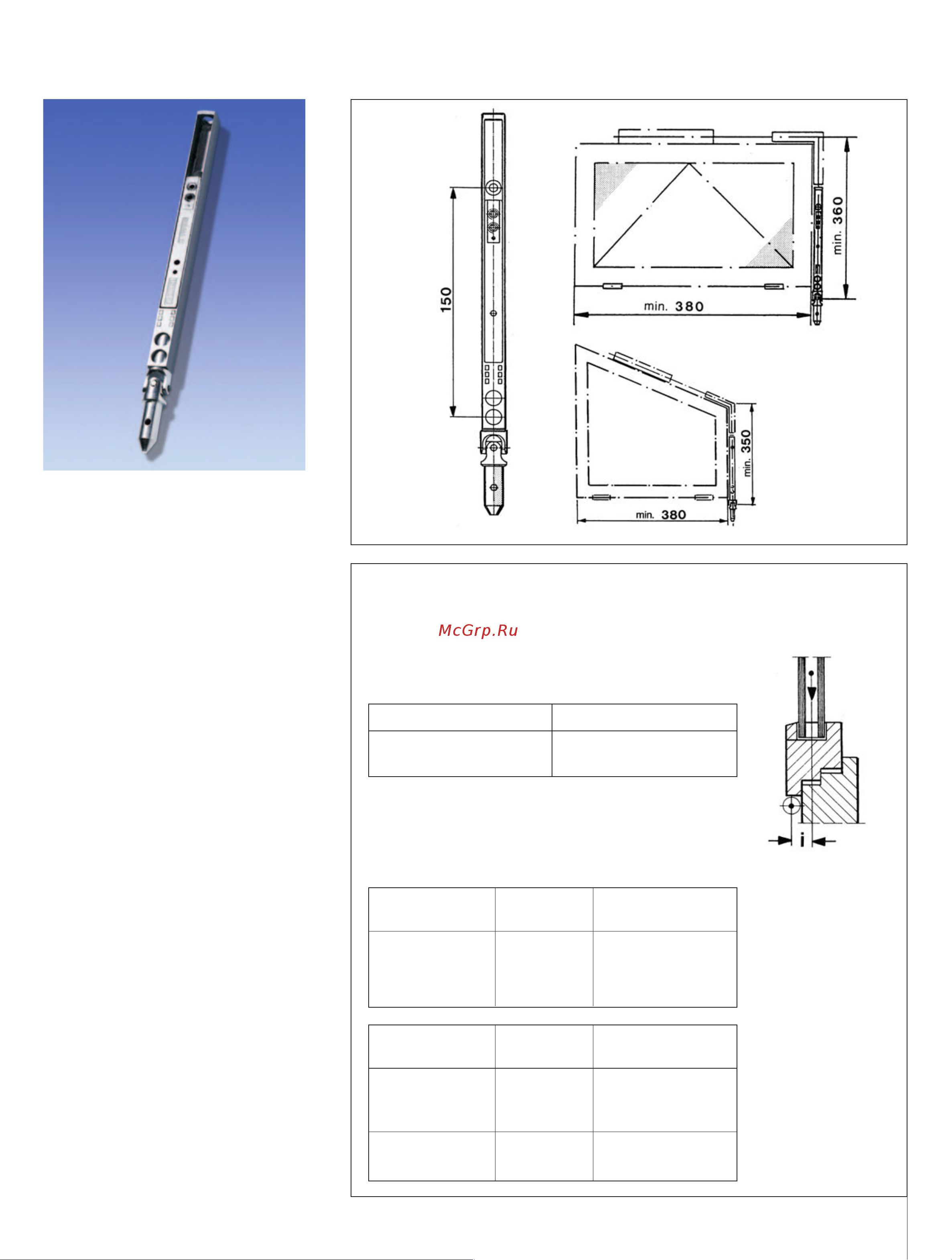

Вертикальный привод Fz 91

для жёсткой и съёмной шатунной штанги

Применяется слева и справа.

Исполнение: оцинкован. или чёрный

Особенности продукта

• узкий корпус (16 мм)

• полностью закрыт профилем

• высокая нагрузоч. способность

• по желанию:

регулируемая защита от перегрузки

(заводская установка на 7 Nm)

• min. ширина створки 380 мм

• лишь 9 оборотов шатуна для полного

открытия

• простое крепление

• тяга, ∅ 8 мм, соединяется напрямую

• ход 54 мм (возможно ограничение хода)

• ширина раствора ок. 170 мм

Для скошенных окон работает вместе с

гибким уголком

Монтажный чертёж:

40 444-0-007 (скошенные окна)

40 444-0-008 (прямоугольные окна)

40 444-0-022 (с дополнительным запором)

Область применения

Только для вертикальных прямоугольных окон с нижнепод-

весными створками, открыв. внутрь

a = общая ширина створки 380 - 3600 мм

b = высота створки min. 250 мм

общий вес створки max. 80 кг

max. вес створки нетто:

Ширина створки a Вес нетто

380 - 2400 мм max. 30 кг/м

2400 - 3600 мм max. 25 кг/м

i = контрольное расстояние от центра тяжести створки до

петлевой точки вращения = 10 - 60 мм

U= высота наплава 0 - 25 мм

D= наружная кромка створки до середины тяги (см. табл.)

X= боков. монтаж. площадь (см. табл.)

Y= верхняя монтаж. площадь (см. табл.)

Высота створки b D-размер Монтаж. площадь Y

сверху сверху

250 - 300 мм 16 - 18 мм D + 9 мм

300 - 400 мм 14 - 18 мм D + 9 мм

400 - 500 мм 12 - 18 мм D + 9 мм

ab 500 мм 10 - 18 мм D + 9 мм

Отвод D- размер Монтаж. площадь Х

сбоку сбоку

привод Fz 90 L/R

и Fz 91 с жёсткой min. 10 мм D + 9 мм

шатунной штангой

Съёмная min. 14 мм D +14 мм

шатунная штанга

Контрольное расстояние

Центр

тяжести

створки
