OL 100

GEZE

Обозначение Исполнение Арт.N

Штанговая направляющая 058653

Угловая передача оцинкован. 058648

EV1 058762

Рычажная ручка для GEZE OL 100 тём. бронза 058763

с 42 мм ходом для 190 мм ширины открытия зева белый RAL 9010 058764

белый RAL 9016 018300

EV1 058649

Рычажная ручка для GEZE OL 100 тём. бронза 058650

с 66 мм ходом для 260 мм ширины открытия зева белый RAL 9010 058651

белый RAL 9016 018299

EV1 012560

Декоративная накладка для угловой передачи тём. бронза 012561

белый RAL 9010 012563

белый RAL 9016 018245

Шаблон сверлильный для дерева 059513

Шаблон сверлильный для пластика и алюминия 059512

Обозначение Исполнение Арт.N

EV1 077052

GEZE OL 100 рычажная тяга (66 мм ход) тём. бронза 077053

с угловой передачей белый RAL 9010 077054

белый RAL 9016 077055

EV1 058621

Ножницы GEZE OL 100 тём. бронза 058622

белый RAL 9010 058623

белый RAL 9016 018247

EV1 058633

Концевик декоративный для ножничного конца тём. бронза 058634

белый RAL 9010 058635

белый RAL 9016 018254

2000 мм оцинкован. 053198

штанга ∅ 12 мм, длина: 3000 мм оцинкован. 053199

6000 мм оцинкован. 054116

EV1 058771

покровный профиль

2000 мм тём. бронза 058772

белый RAL 9010 058773

белый RAL 9016 018293

EV1 058774

покровный профиль

3000 мм тём. бронза 058775

белый RAL 9010 058776

белый RAL 9016 018294

EV1 058630

тём. бронза 058631

покровный профиль 6000 мм белый RAL 9010 058632

белый RAL 9016 018251

LM roh 000824

1) обрезан на обоих концах для соединиения под острым углом

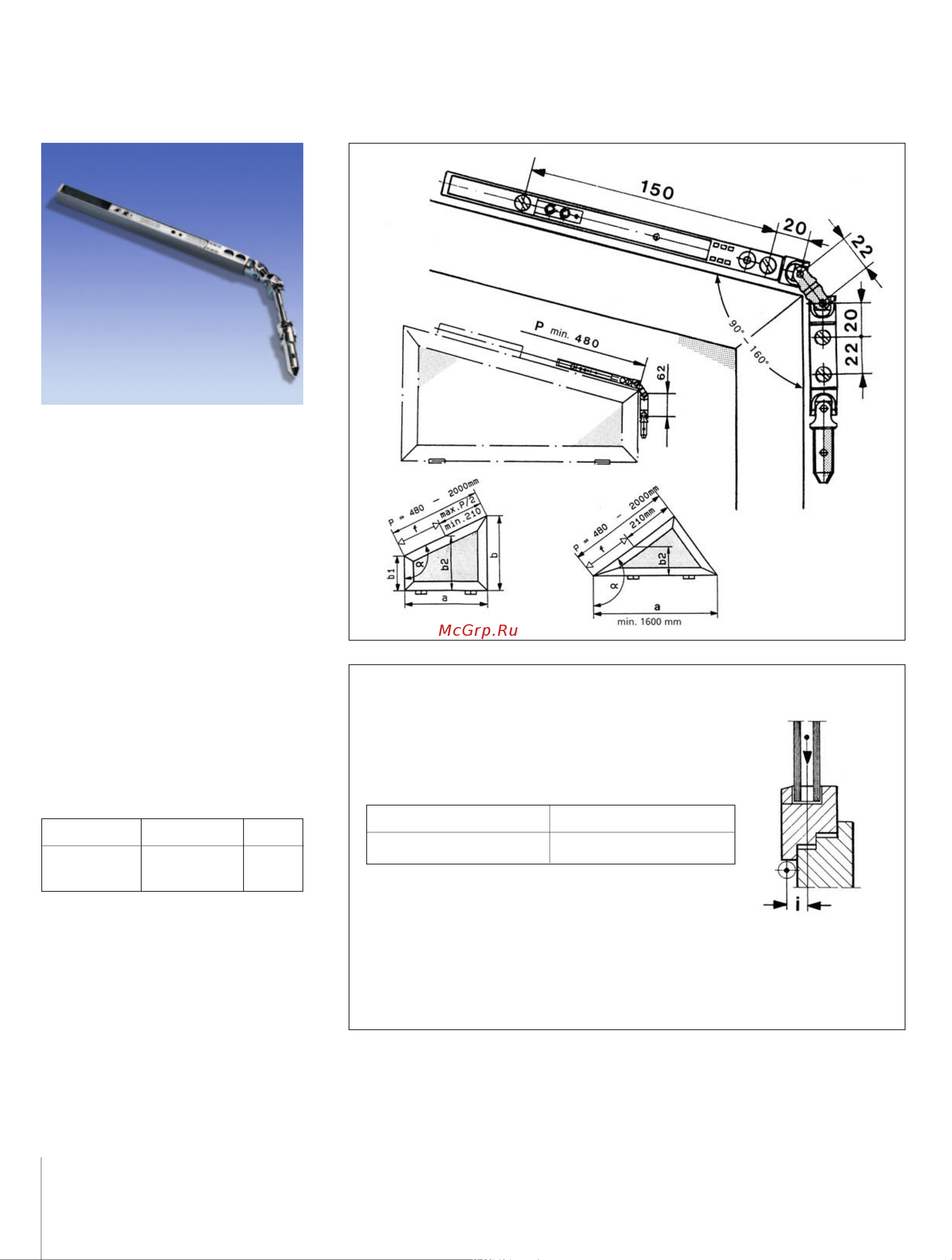

Привод Fz 92

Для скошенных и треугольных окон. Для

прямоугольных окон применяем также в

качестве горизонтального привода.

Для жёсткой и съёмной шатунной штанги.

Применение слева и справа.

Исполнение: серебро/белый или тём. бронза

Особенности продукта

• узкий корпус (16 мм)

• полностью закрыт профилем

• высокая нагрузоч. способность

• пожеланию: регулируемая защита от пе-

регрузки (заводская установка на 7 Nm)

• простое крепление

• ход 54 мм (возможно ограничение хода)

• ширина раствора ок. 170 мм

Монтажный чертёж: 40 444-0-007

Внимание:

• Отверстия для крепления привода необ-

ходимо сверлить спомощью шаблона

Обозначение Материал Id.N

Шаблон дерево 013769

Fz 92 алюм./пластик 013770

• от P=1200 мм рекомендуется дополни-

тельный запор

• на скошенных окнах можно устанавли-

вать только одни ножницы со скользя-

щим створочным упором

Область применения

Только для вертикальных окон

α = угол отвода 90° - 160°

a = общая ширина створки 380 - 2000 мм

b = высота створки min. 250 мм

общий вес створки max. 80 кг

max. вес створки нетто:

ширина створки a вес нетто

380 - 2000 мм max. 30 кг/м

P = длина косой стороны

b2 = средняя высота створки = min. 300 мм

i = Контрольное расстояние от центра тяжести створки до

петлевой точки вращения = 10-60 мм

U = высота наплава 0 - 25 мм

D = наружная кромка створки до середины тяги

X = боков. монтаж. площадь = D +9 мм

со съёмной шатунной штангой = D +14 мм

Y = верх. монтаж. площадь = D +9 мм

Контрольное расстояние

Центр

тяжести

створки

GEZE

OL 90 N

Привод Fz 92

Треугольные окна

Скошенные окна
