CMYK Raskl90 Lico 6

GEZE

Стандартная установка

Монтаж GEZE OL 100 на вертикально установлен-

ном нижнеподвесном окне изображён справа.

А Рычажная ручка

В Угловая передача

Угловая передача это уже предсмонтировая

монтажная группа. Тяговая и поперечная штан-

га закрепляются. Монтаж осуществляется без

незакреплённых мелких деталей. Эт угловая

передача из алюминия гнётся на любой угол до

135° (например, у скошенных окон).

С Ножницы

Вращательный шарнир в ножничной опоре и

шаровой шарнир в створочной опоре обеспе-

чивают полное открытие.

D Створочная опора

Створочная опора регулируется вилочным

ключом, так что створка надёжно прижимается

к уплотнителю.

Высота Верхний Установочный

створки размер y размер D

(мм) мин. y (мм) мин. (мм)

400-500 34 21

501-650 32 19

> 650 30 17

Боковой размер x = D +13 мм

Крепление шурупами с потайн. головкой 4,8

DIN 7972 минимум через 2 профильные стенки.

С весом от 40 кг/м

: ножничная и створочная

опора шурупами с потайн. головкой 4,8 DIN

7972 через металлическую арматуру.

Крепление шурупами с потайн. головкой 4,8

DIN 7972 минимум через 2 мм профильные

стенки. Винты M5 с вклёпанными гайками (для

створочной опоры 3 штуки). С весом от 40 кг/м

ножничная и створочная опора винтами M5

армирующей платой.

Пластик

Дерево

Алюминий

112

OL 90 N / OL 100 Подшипник оси двуплечего рычага

для привода и шатунной штанги

GEZE

Направленная передача с шатунной штангой

Шатунная штанга жёсткая или съёмная

Монтажный чертёж: 40 444-0-011

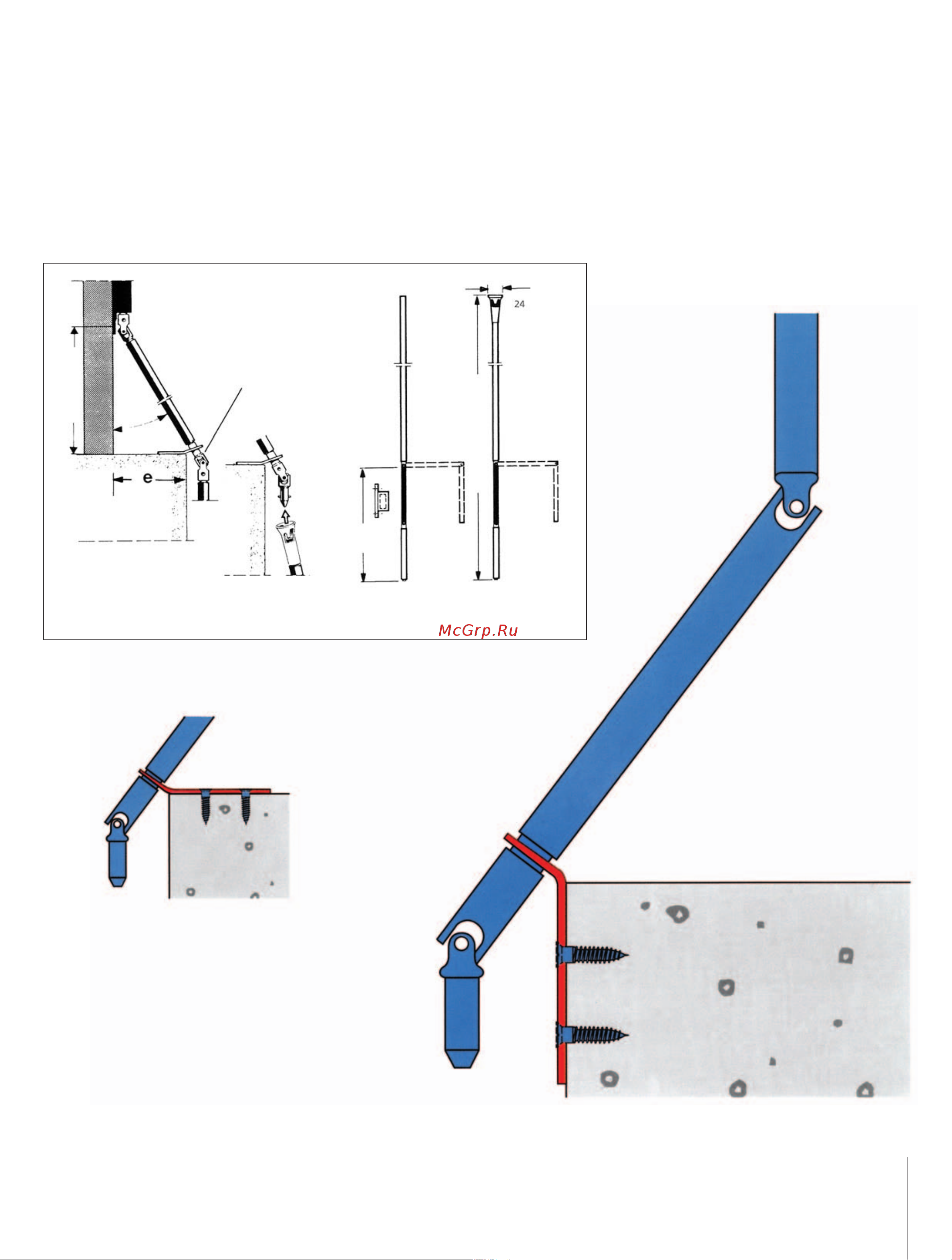

Подшипник оси двуплечего рычага – это гибкий стальной уголок в оцинкован. или чёрном

исполнении и может принимать различные углы наклона.

Монтаж осуществляется по выбору на откосе, перед ним или сбоку откоса.

Шатунная штанга находится при этом в 25 мм от стены.

жёсткая

шатунная штанга

съёмная

шатунная штанга

съёмная

шатунная штанга

жёсткая

шатунная штанга
