272

GEZE

Область применения

Только для вертикально установленных прямо-

угольных окон с нижне- и верхнеподвесными

откр. внутрь створками из дерева, пластика или

металла высотой наплава 0-25 мм.

Max. вес створки 60 кг.

Максимальные ширины створок зависят от веса

нетто и типа управления. Поэтому спрашивайте

наши актуальные монтажные чертежи.

D-размер и монтажное пространство (мм)

Высота створки b D сверху Y сверху

350 - 400 мм 18 мм D + 9 мм

401 - 450 мм 16 - 18 мм D + 9 мм

451 - 600 мм 14 - 18 мм D + 9 мм

от 601 12 - 18 мм D + 9 мм

Расстояние от цетра тяжести

створки до точки вращения: i=10 - 60 m

Алюминий с наплавом

Дерево с европазом

Алюминий без наплава

Пластик

GEZE

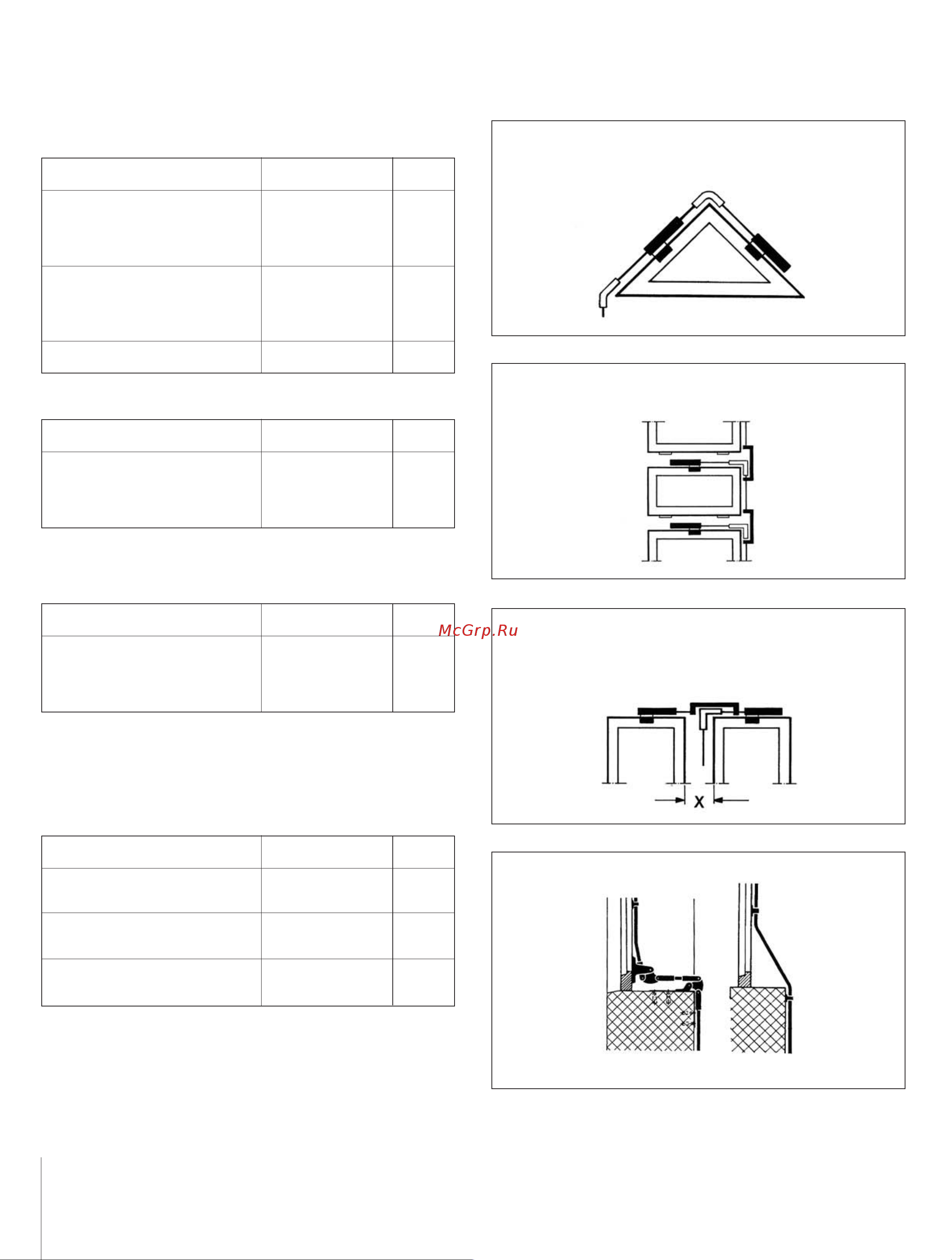

Треугольные окна с 2 ножницами

Управление двумя рычажными ручками, приводом или мотором

Обозначение Исполнение Арт.N

EV1 071203

GEZE OL 90 N тём. бронза 071204

ножницы без створочной опоры белый RAL 9010 071205

белый RAL 9016 071207

EV1 030970

GEZE OL 90 N тём. бронза 030971

скользящая створочная опора белый RAL 9010 030972

белый RAL 9016 030974

Гибкая угловая передача оцинкован. 071354

Нижнеподвесные створки одна над другой с обводной передачей

Обозначение Исполнение Арт.N

EV1 030902

Передача обводная тём. бронза 030903

белый RAL 9010 030904

белый RAL 9016 030906

Монтажный чертёж: 40 444-0-024

Срединное управление для двустворчатых окон с обводной передачей

Обозначение Исполнение Арт.N

EV1 030902

Передача обводная тём. бронза 030903

с торцевыми накладками белый RAL 9010 030904

белый RAL 9016 030906

Монтажный чертёж : 40 444-0-023

Раструбная уголковая передача для глубины откосов e = 170-410 мм,

деталь A

Передача с кривой переходной штангой 10 ∅ для глубины откосов до

прим. 150 мм, деталь B

Обозначение Исполнение Арт.N

Раструбная уголковая передача оцинкован. 025778

тём. бронза 058500

Дополнение для раструбной оцинкован. 056465

уголковой передачи тём. бронза 058501

Дополнение для кривой оцинкован. 058124

переходной штанги 10 ∅

Передача расположена над угловой передачей, что не требует по бокам

дополнительного монтажного пространства (символьный эскиз).

ширина створки min. 1600 мм

ширина створки max. 3000 мм

(длина основной линии) монт. чертёж: 40 444-0-012

x = 20 мм (с мотором 36 мм)

Передача расположена над угловой передачей, что не требует по бокам

дополнительного монтажного пространства (символьный эскиз).

штанга 10 ∅, складская длина 2000 мм Арт.N: 004892

Деталь A Деталь B
