GEZE

OL 95

Фрамужный открыватель OL 95

С расширением серии продуктов нашей испытанной системы

фрамужных открывателей OL 90 N GEZE заботится о каждой пор-

ции свежего воздуха.

Особенности продукта

• ширина открытия зева 220 мм служит лучшему воздухообмену.

Особенно подходит для импостно-ригельных конструкций.

• Дизайн и эстетика продукта дают творческую свободу архитек-

торам и плановикам.

• незаметность установки в импостно-ригельных конструкциях

• почти все компоненты OL 90 N могут применяться в комбина-

ции с ножницами OL 95

• Min. ширина створки 440 мм

• Max. Вес створки 60 kg

• мин. Высота створки 350 мм

• Max. Вес створки 60 kg.

• Исполнение: EV1, тём. бронза, белый, RAL-цвета по запросу

Указание:

OL 95 (в отличие от OL 90 N) не предназначен для открывающих-

ся наружу створок.

1) Возможный различный вес створки зависит от конкретного типа применения. Соот-

ветствующую информацию см. в существующих монтажных чертежах.

152

GEZE OL 90 N

GEZE

С гибкой тягой для вертикально установленных

верхнеподвесных арочных и плоскоарочных

створок, откр. внутрь

Арочные окна

Арочные окна (угол более 150°)

• ширина створки a = 500-1300 (1300-2400) мм

• высота створки b = min. 300 (600) мм

• вес створки = max. 80 кг

• вес створки нетто = max. 30 кг/м

• расстояние от центра тяжести створки до петле-

вой точки вращения i = 10-60 мм

• высота наплава = 0-22 (0-25) мм

• верхнее монтаж. пространство Y = см. диаграмму 1

• боковое монтаж. пространство X = Ds+10 мм

• крепёжный размер D = см. табл. 1

Таблица 1

Высота Размер Размер

створки b верхний Do боковой Ds

100-400 мм 12 мм min. 10 мм

от 400 мм 10-12 мм

Плоскоарочные окна

Плоскоарочные окна (угол менее 150°)

• ширина створки a = 500-1300 (1300-2400) мм

• высота створки b = min. 250 (600) мм

• вес створки = max. 80 кг

• вес створки нетто = max. 30 kg/м

• расстояние от центра тяжести створки до петле-

вой точки вращения i = 10-60 мм

• высота наплава = 0-22 (0-25) мм

• верхнее монтаж. пространство Y = см. диаграмму 1

• боковое монтаж. пространство X = Y

• крепёжный размер D = см. табл. 2

Таблица 2

Высота Размер

створки b верхний Do

250-300 мм 16 мм

100-400 мм 12-16 мм

От 400 мм 10-16 мм

( ) = данные для двухножничного исполнения

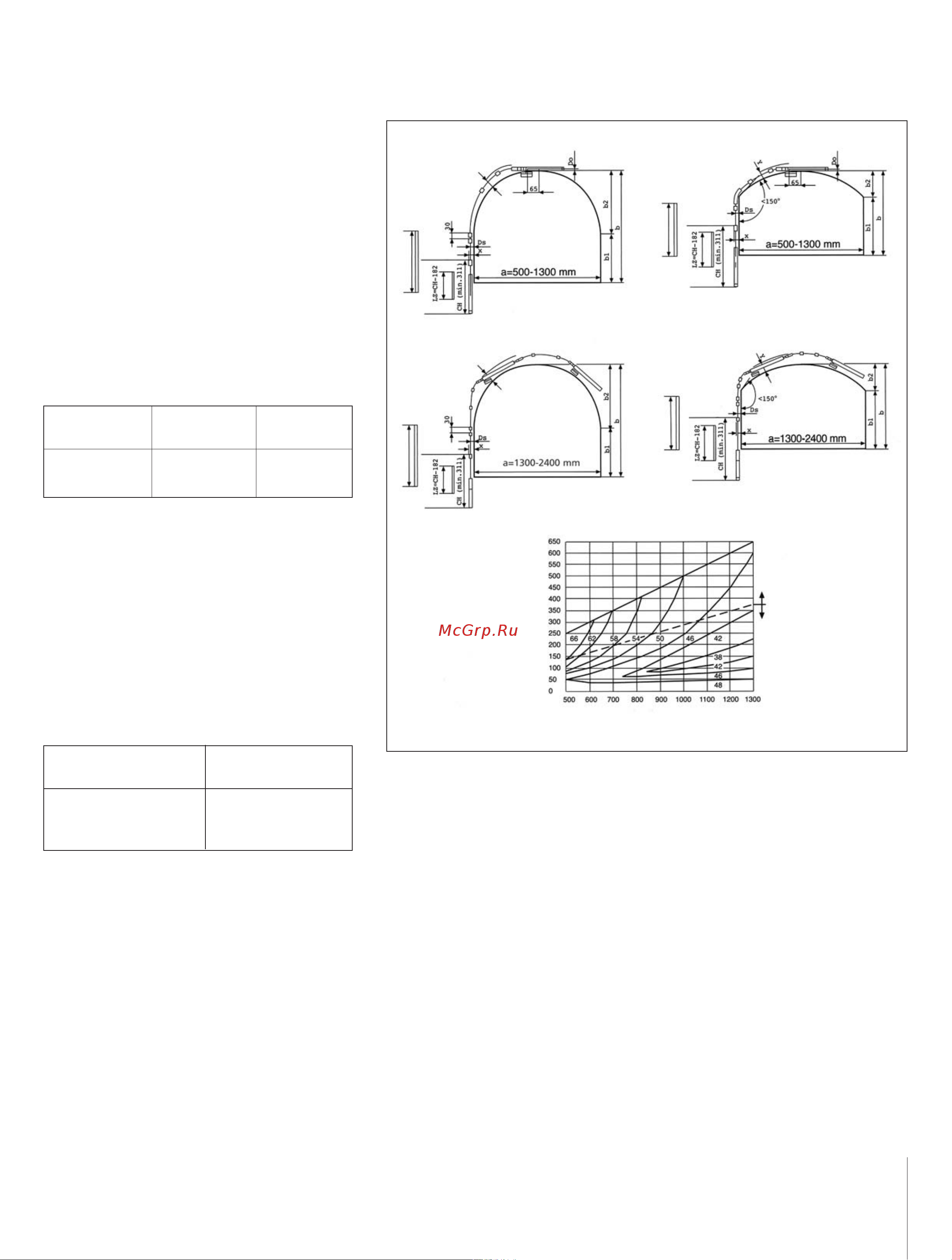

монтажный чертёж:

40 444-0-010 (1 ножницы)

40 444-0-017 (2 ножниц)

Арка

Нижний край

основная плата ручки

Нижний край

основная плата ручки

Нижний край

основная плата ручки

Нижний край

основная плата ручки

Верх.край

держатель

Верх.край

держатель

Верх.край

держатель

Высота арки b2

Диаграмма 1 Верхнее монтажное пространство y

Ширина створки a

Верх.край

держатель

Арка

Плоская арка

плоскоaрочные

окна

арочные

окна
