Инструкция по применению

Оптический нивелир AL-124

ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕ-

НИЯ, НЕ ВЛИЯЮЩИЕ НА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, В КОН-

СТРУКЦИЮ, ВНЕШНИЙ ВИД И КОМПЛЕКТАЦИЮ БЕЗ УВЕДОМЛЕНИЯ

ПРИМЕНЕНИЕ

Нивелир Instrumax AL-124 предназначен для определения разности вы-

сот между несколькими точками земной поверхности.

Нивелир Instrumax AL-124 подходит для основных съемочных работ,

гражданских инженерных и строительный работ.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Увеличение

Среднеквадратическая погрешность

на 1 км двойного хода

Диаметр объектива

Min фокусное расстояние

Рабочий диапазон компенсатора

Погрешность компенсатора

Точность круглого уровня

Лимб

Цена деления лимба

Масса нивелира

Диапазон температур, º С

Компенсатор


Коэффициент дальномера

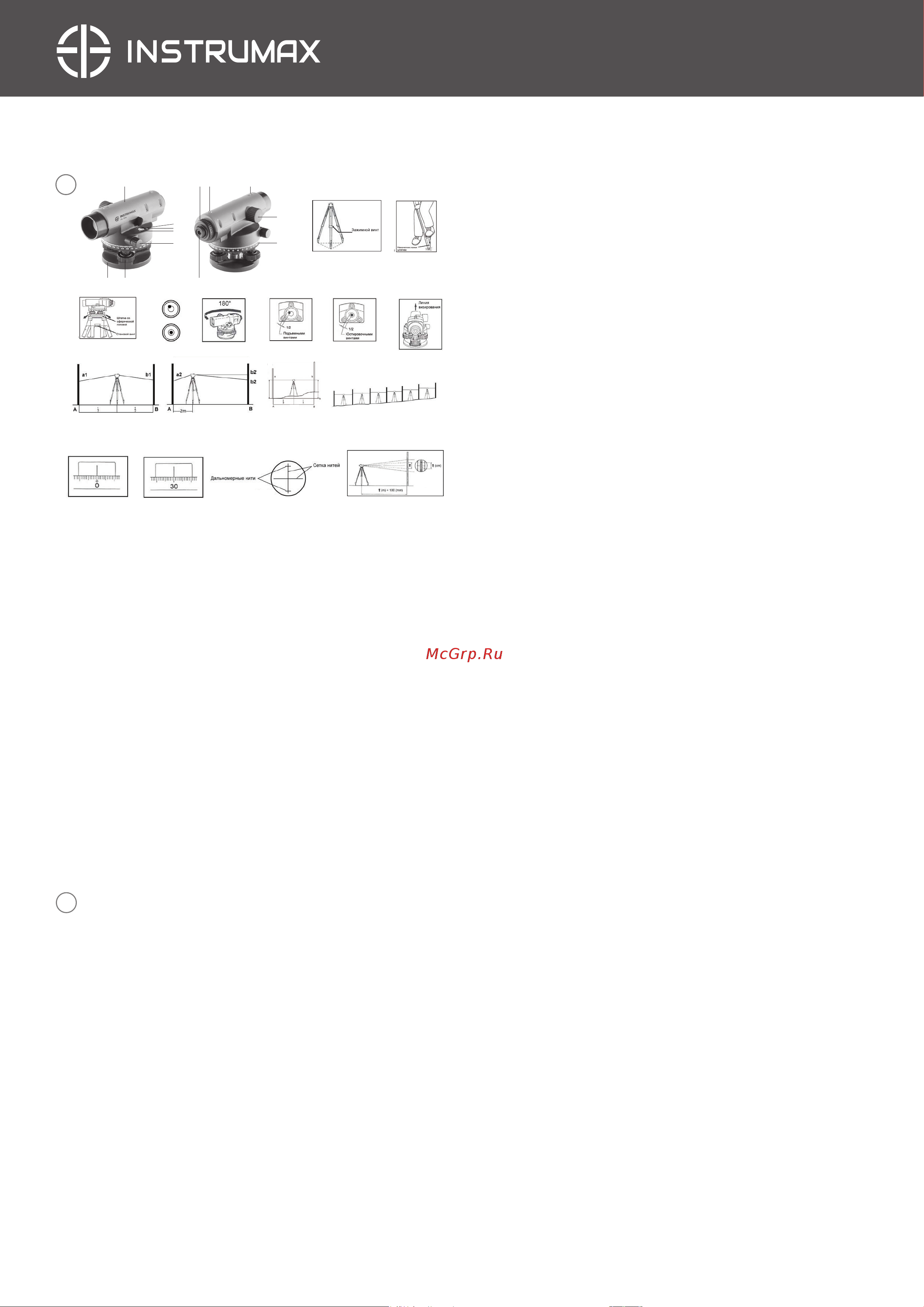

УСТРОЙСТВО ОПТИЧЕСКОГО НИВЕЛИРА

1. Защитный кожух

2. Пузырьковый уровень

3. Юстировочные винты пузырькового уровня

4. Ручка регулировки поворота

5. Подъемные винты

6. Подставка

7. Ручка регулирования фокусировки (кремальера)

8. Лимб

9. Окуляр

10. Защитный кожух юстировочных винтов

11. Визир

ПОДГОТОВКА К РАБОТЕ

УСТАНОВКА ИНСТРУМЕНТА

1) Развяжите ремень вокруг ножек штатива и освободите зажимные вин-

ты (Рис.2)

2) Не раскладывая штатив, вытяните ножки до тех пор, пока головка шта-

тива не окажется на уровне глаз, затем затяните зажимные винты.

3) Расстояние между ножками должно быть таково, чтобы они образовы-

вали равносторонний треугольник.

4) Убедитесь, что головка штатива расположена приблизительно гори-

зонтально. Зафиксируйте наконечник ножек штатива, утопив их в грунт

(Рис.3).

5) Придерживая прибор на штативе, закрутите становой винт (Рис.4).

6) При использовании штатива со сферической головкой немного осла-

бьте становой винт, и удерживая прибор за подставку “6” двумя руками

перемещайте его по головке штатива, пока пузырек не будет находиться

приблизительно в центре круглого уровня “2” (Рис.5).

7) Зажмите становой винт.

8) При помощи подъемных винтов “5” добейтесь точного расположения

пузырька в центре круглого уровня (Рис.6)

ФОКУСИРОВКА И ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

1) Наведитесь на светлый однородный фон.

2) Поверните кольцо окуляра по часовой стрелке до упора, после чего,

глядя в окуляр зрительной трубы, сфокусируйте изображение сетки ни-

тей, понемногу вращая кольцо окуляра против часовой стрелки. Оста-

новите вращение тогда, когда изображение сетки нитей начнет стано-

виться нерезким. Частого повторения этой процедуры не требуется,

поскольку глаз фокусируется на бесконечность.

3) Наведите прибор на рейку с помощью визира “11”, после чего враще-

нием ручки “4” поместите рейку в центр поля зрения. Вращением кре-

мальеры “7” устраните параллакс* между изображением рейки и сетки

нитей.

Устранение параллакса

Параллакс отсутствует в том случае, когда изображение объекта и сетки

нитей остаются неподвижными друг относительно друга при изменении

положения глаз относительно окуляра. При наличии параллакса могут

возникнуть большие ошибки измерений, поэтому устраните его с помо-

щью кремальеры “7”.

РЕГУЛИРОВКА КРУГЛОГО УРОВНЯ

1) Используя подъемные винты “5” приведите пузырек в центр круглого

пузырькового уровня “2”.

2) Поверните прибор на 180º. (Рис.7) Пузырек не должен сместиться из

центра. Если же он сместился, выполните следующие действия:

- Устраните половину смещения пузырька с помощью подъемных вин-

тов “5” (Рис.8).

- Устраните оставшуюся половину смещения вращением юстировочных

винтов уровня с помощью шестинранного ключа (Рис.9).

- Повторяйте описанные выше действия до полного устранения смеще-

ния пузырька при повороте прибора.

АВТОМАТИЧЕСКИЙ КОМПЕНСАТОР

1) Приведите пузырек в центр круглого уровня.

2) Наведитесь на четкую цель, после чего поверните подъемный винт

на 1/8 оборота вправо или влево и проконтролируйте смещение гори-

зонтальной нити сетки нитей нивелира относительно цели. Нить должна

дернуться и вернуться на прежнее место.

Рекомендуется проверять поведение компенсатора прибора каждый раз

перед началом работы.

Аналогичная поверка может быть выполнена следующим образом:

- Приведите пузырек в центр круглого уровня.

- При наблюдении четкой цели слегка стукните по ножкам штатива или

корпусу прибора. Горизонтальная нить должна слегка дернуться и вер-

нуться на прежнее место, указывая тем самым на нормальную работу

компенсатора.

СЕТКА НИТЕЙ

1) Установите прибор посередине между точками А и В.

Возьмите отсчеты “а1” и “b1” (Рис.11).

2) Установите прибор на расстоянии 2 м от точки А. Возьмите отсчеты

“а2” и “b2” (Рис.12).

Оставьте зрительную трубу направленной на переднюю рейку.

Вычислите

b2’=a2-(a1-b1)

Если b2’=b2, юстировка не требуется. Если разность между b2’ и b2 значи-

тельна, выполните юстировку в следующем порядке:

- Снимите защитный кожух юcтировочных винтов сетки нитей.

- Если разность между b2’ и b2 положительна (отрицательна), горизон-

тальная нить должна быть поднята (опущена). Чтобы поднять/опустить

горизонтальную нить, закрутите/открутите при помощи шпильки из

комплекта верхний и нижний юстировочные винты.. Определите новое

значение разности b2’ и b2 и, в случае необходимости, повторите юсти-

ровку.

Примечание: для устранения “завала” сетки нитей ослабьте правый и

левый зажимные винты, поверните окуляр.

РАБОТА С ИНСТРУМЕНТОМ

ОПРЕДЕЛЕНИЕ ПРЕВЫШЕНИЙ

1) Установите прибор приблизительно посередине между точками А и

В (Рис.13).

AL-124

4 8

5 96

11 11

4 5

7 8 9 10

24 x

2 мм

36 мм

0,4 м

±15’

±0.3”/1’

8’/2мм

360º

1º

1,13 кг

-20...+50

автоматический (магнитный)

прямое

100

15 16 17 18

12 13 14
