Gulfstream ROOF

Резистивные нагревательные секции используются в составе систем электрообогрева кровли и предназначены Gulfsream ROOF

для защиты кровли, водостоков, желобов от образования наледи и сосулек, а также для обеспечения беспрепятственного прохождения

талой воды через элементы водоотведения. Применяются в качестве нагревательных элементов в водосточных системах и элементах

кровли

ИНСТРУКЦИЯ ПО МОНТАЖУ

двухжильного нагревательного кабеля

Монтаж кабеля

Основными зонами обогрева на кровле являются места наибольшего скопления снега и наледи: желоба, водосборные лотки,

водосточные трубы, ендовы и край кровли. На зоны образования наледи влияют ориентация здания относительно сторон света,

особенности конструкции и материал кровли.

Перед началом монтажа

Перед началом монтажа нагревательных секций на элементах кровли необходимо составить план-схему их укладки,

определить оптимальную их длину, место установки соединительных коробок (при необходимости) и автоматики управления. Этот

пункт является очень важным, т.к. нагревательные секции нельзя будет «подрезать по месту», и неправильный выбор длины

нагревательной секции может привести к значительным издержкам при проведении монтажных работ. Кроме того, необходимо

подготовить поверхность для укладки греющего кабеля.

Водосборные лотки и водосточные трубы необходимо очистить от мусора и листвы, кровля также должна быть чистой, без острых

краев, выступающих гвоздей, саморезов и т.д., способных повредить греющий кабель.

Необходимо также провести замеры сопротивления между жилами кабеля и сопротивление изоляции для каждой

нагревательной секции. Они должны соответствовать паспортным данным на нагревательную секцию

Для водосточных желобов

Для металлических желобов диаметром до 100м рекомендуется максимальная мощность обогрева не более 50Вт на метр

желоба, для пластиковых - не более 40Вт на метр желоба.

Раскладка производится в соответствии с планом-схемой с учетом длин водосточных желобов и учетом 10% запаса на припуск.

Количество ниток кабеля выбирается в зависимости от ширины желоба из расчета удельной мощности 300-400 Вт/м2. Обычно

количество ниток 2-4 штуки. Крепление в большинстве случаев с помощью монтажной ленты и заклепок по краю желоба.

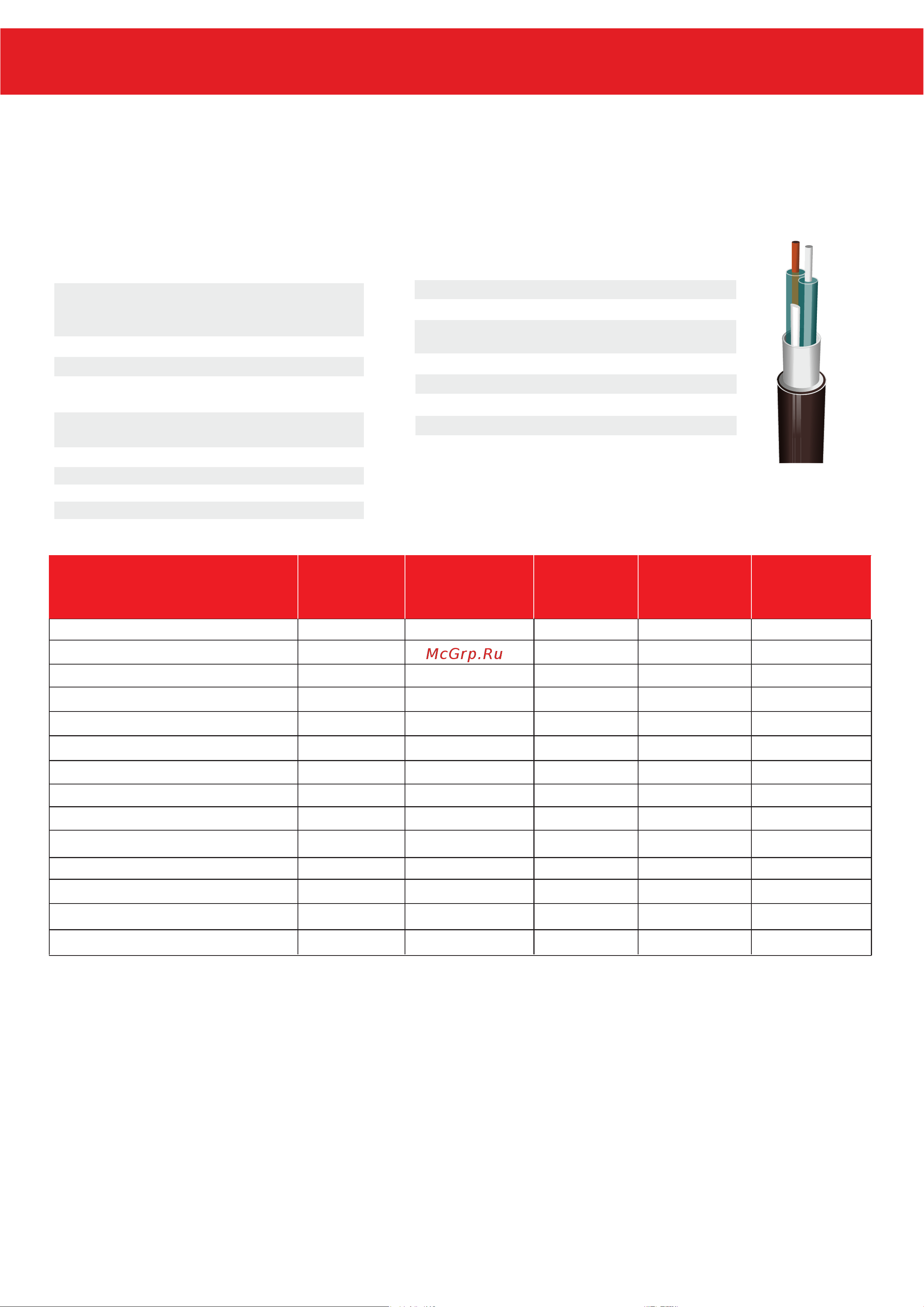

Технические характеристики:

Мощность комплектов от 200 до 3300 Вт

с фиксированным сопротивлением для каждой

величины мощности комплекта

Удельная мощность кабеля: 17 Вт/м

Устойчивый к воздействию ультрафиолета

Максимальная рабочая температура внешней

оболочки: 65 °С

Минимальный радиус изгиба: пятикратный

диаметр кабеля

Допуск на сопротивление проводника: -5/ +10%

Максимальное напряжение системы: 300/ 500В

Номинальное напряжение: 230В

Длина силового кабеля: 2,3 м.

Внешний диаметр: около 7,0 мм

Встроенное скрытое соединение Splice

Кабельная капа: высокочастотная сварка

Токопроводящие жилы:

греющая жила и медная силовая жила

Изоляция из сшитого полиэтилена

Жила заземления из меди

Армированный алюминиевый экран

Внешняя оболочка из ПВХ

Конструкция кабеля:

Gulfstream ROOF 200/11,8

Gulfstream ROOF 300/17,6

Gulfstream ROOF 400/23,5

Gulfstream ROOF 500/29,3

Gulfstream ROOF 600/35,2

Gulfstream ROOF 700/41,0

Gulfstream ROOF 840/49,7

Gulfstream ROOF 1000/58,3

Gulfstream ROOF 1250/72,4

Gulfstream ROOF 1370/80,8

Gulfstream ROOF 1700/100,0

Gulfstream ROOF 2100/123,7

Gulfstream ROOF 2600/154,5

Gulfstream ROOF 3300/194,0

200

300

400

500

600

700

840

1000

1250

1370

1700

2100

2600

3300

11,8

17,6

23,5

29,3

35,2

41,0

49,7

58,3

72,4

80,8

100,0

123,7

154,5

194,0

264,5

176,3

132,3

105,8

88,2

75,6

63,0

52,9

42,3

38,6

31,l

25,2

20,3

16,0

0,55

0,80

1,0 6

1,33

1, 46

1,59

1,86

2,23

2,65

3,32

3,63

4,51

5,57

6,90

Мощность при

напряжении

230 В (Вт)

Длина нагрева-

тельного

элемента (м)

Номинальное

сопротивление

нагревательного

элемента (Ом)

Макс. плотность

магнитного

потока (мкТл)

Комплект

2,0-2,5

3,0-3,75

4,0-5,0

5,0-6,25

6,0-7,5

7,0-8,75

8,4-10,5

10,0-12,5

12,5-15,6

13,7-17,13

17,0-21,25

21,0-26,25

26,0-32,5

33,0-41,25

Площадь обогрева

для теплиц
