Gulfstream SNOW

Готовые комплекты двухжильного нагревательного кабеля применяются для систем антиоблединения и Gulfstream SNOW

снеготаяния открытых площадок (в том числе в бетон, в асфальт, спрессованный гравий, а так же для обогрева кровли. Используется в

системах снеготаяния, таких как: подъездные пути, тротуары, площадки, пандусы, ступени, входные группы и т.д.

ИНСТРУКЦИЯ ПО МОНТАЖУ

двухжильного нагревательного кабеля

Мощность комплектов от 640 до 3400Вт

при напряжении 230 В

Удельная мощность кабеля: 28 Вт/м

Устойчивый к воздействию ультрафиолета

Max. температура наружной оболочки кабеля под

напряжением: 65°С

Min. радиус изгиба: пятикратный диаметр кабеля

Допуск на сопротивление проводника: -5/ + l 0%

Max. напряжение системы:300/500В

Длина питающего кабеля: 10м

Номинальное напряжение: 230 В

Max. температура асфальта: 160°С

Встроенное скрытое соединение Splice

Кабельная капа: высокочастотная сварка

Токопроводящие жилы:

резистентная жила и медная силовая жила

Изоляция из сшитого полиэтилена

Жила заземления из меди

Армированный алюминиевый экран

Внешняя оболочка из ПВХ

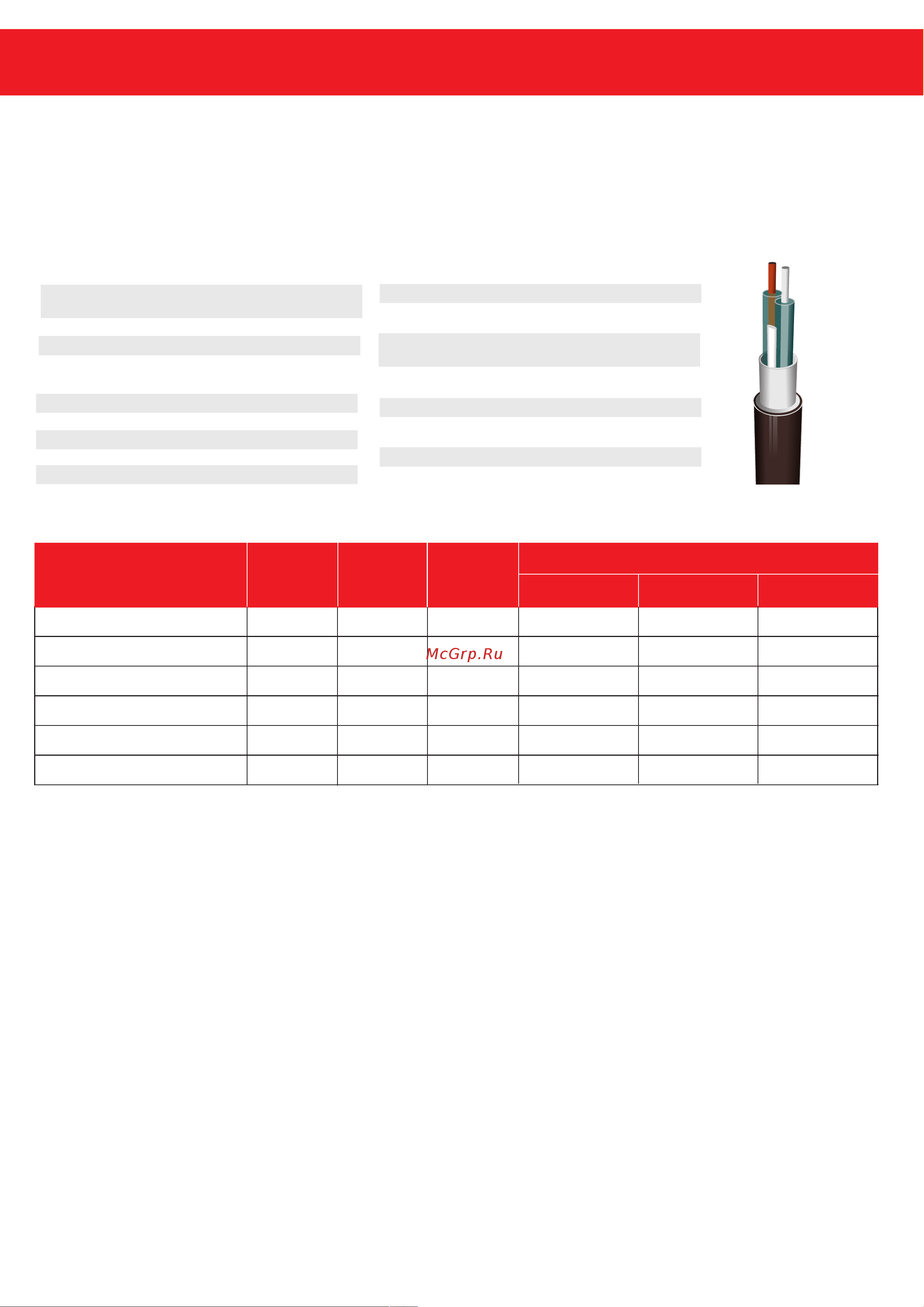

Конструкция кабеля:

Технические характеристики:

640

890

1270

1900

2700

3400

22,9

31,9

45,4

68,1

96,4

120,0

82,7

59,4

41,7

27,8

19,6

15,6

Комплект

Gulfstream SNOW 640/22,9

Gulfstream SNOW 890/31,9

Gulfstream SNOW 1270/45,4

Gulfstream SNOW 1900/68,1

Gulfstream SNOW 2700/96,4

Gulfstream SNOW 3400/120,0

82,7

59,4

41,7

27,8

19,6

15,6

Сопротивление комплекта (Ω/м)

Мин

(-5%)

Номинал. значение

Мин (+5%)

78.5

56.5

39.6

26.5

18.6

14.8

90.9

65.4

45.8

30.6

21.6

17.1

Выходная

мощность

комплекта (Вт)

Длина нагрева-

тельного

элемента (м)

Длина нагрева-

тельного

элемента (м)

Перед началом монтажа

Перед началом монтажа нагревательного кабеля необходимо составить план-схему его укладки, рассчитать шаг установки

между витками греющего кабеля, определить место установки соединительных коробок (при необходимости) и автоматики

управления. Типовой шаг укладки греющего кабеля 80-100 мм. При этом мощность обогреваемой поверхности 280-350 Вт/м

Кроме того, необходимо подготовить поверхность для укладки греющего кабеля. Она должна быть ровной, без острых краев,

камней, способных повредить греющий кабель и уплотненной. Рекомендуется на обогреваемую поверхность уложить слой песка

или мелкого гравия толщиной 20-30мм и уплотнить

Необходимо также провести замеры сопротивления между жилами кабеля и сопротивление изоляции. Они должны

соответствовать паспортным данным на нагревательную секцию

Установка нагревательного кабеля возможна в бетон, асфальт, уплотненный гравий, под плитку или брусчатку.

Монтаж изделия в бетоне:

Последовательность слоев: уплотненная поверхность, уплотненный песок/гравий 20-30мм, армирующая сетка,

нагревательный кабель, бетон 50мм

Кабель укладывается на подготовленную площадку. Секции необходимо закрепить на основание во избежание

перемещения. Необходимо убедиться, что армирующая стальная сетка не повреждает кабель. Толщина слоя бетона сверху

нагревательного кабеля должна составлять не менее 4 см или 3 см при установке в дополнительную стяжку на армированном

бетоне. Для это кабель помещается в нижний слой бетона. Если нагревательный кабель укладывается в верхний слой бетона, то

необходимо залить дополнительный слой сверху. При этом необходимо убедиться в отсутствии трещин.

Установка в асфальт:

Последовательность слоев: уплотненная поверхность, уплотненный песок/гравий 20-30мм, армирующая сетка, нагревательный

кабель, асфальт 50мм

Кабель укладывается на подготовленную площадку. После этого его необходимо покрыть вручную 3 сантиметровым слоем

асфальта и позволить ему остыть до 40 ОС без использования механических средств укладки. При размещении на покатой плоскости,

кабель укладывается вручную во избежание его перемещения. Далее накладывается еще один слой асфальта и уплотняется

механическим способом. Минимальная толщина верхнего слоя должна составлять 5 см асфальта марки AB 5.

Кабель может заливаться асфальтом при температуре не более 160 °C.Gulfstream SNOW
