Монтаж кабеля под тротуар из каменных плит или камня:

Последовательность слоев: уплотненная поверхность, уплотненный песок/гравий 20-30мм, нагревательный кабель,

уплотненный песок/гравий 20-30мм, плитка или брусчатка

Кабель укладывается на намеченную подготовленную площадку. Затем засыпается каменной крошкой. Расстояние от

уровня закладки кабеля до поверхности плит тротуара не должна превышать 6 см. Плиты не должны соприкасаться с кабелем. При

толщине камня равной 6-8 см подогрев внешней поверхности будет происходить медленнее. Общая высота покрытия над кабелем

в таком случае может достигать 9-11 см.

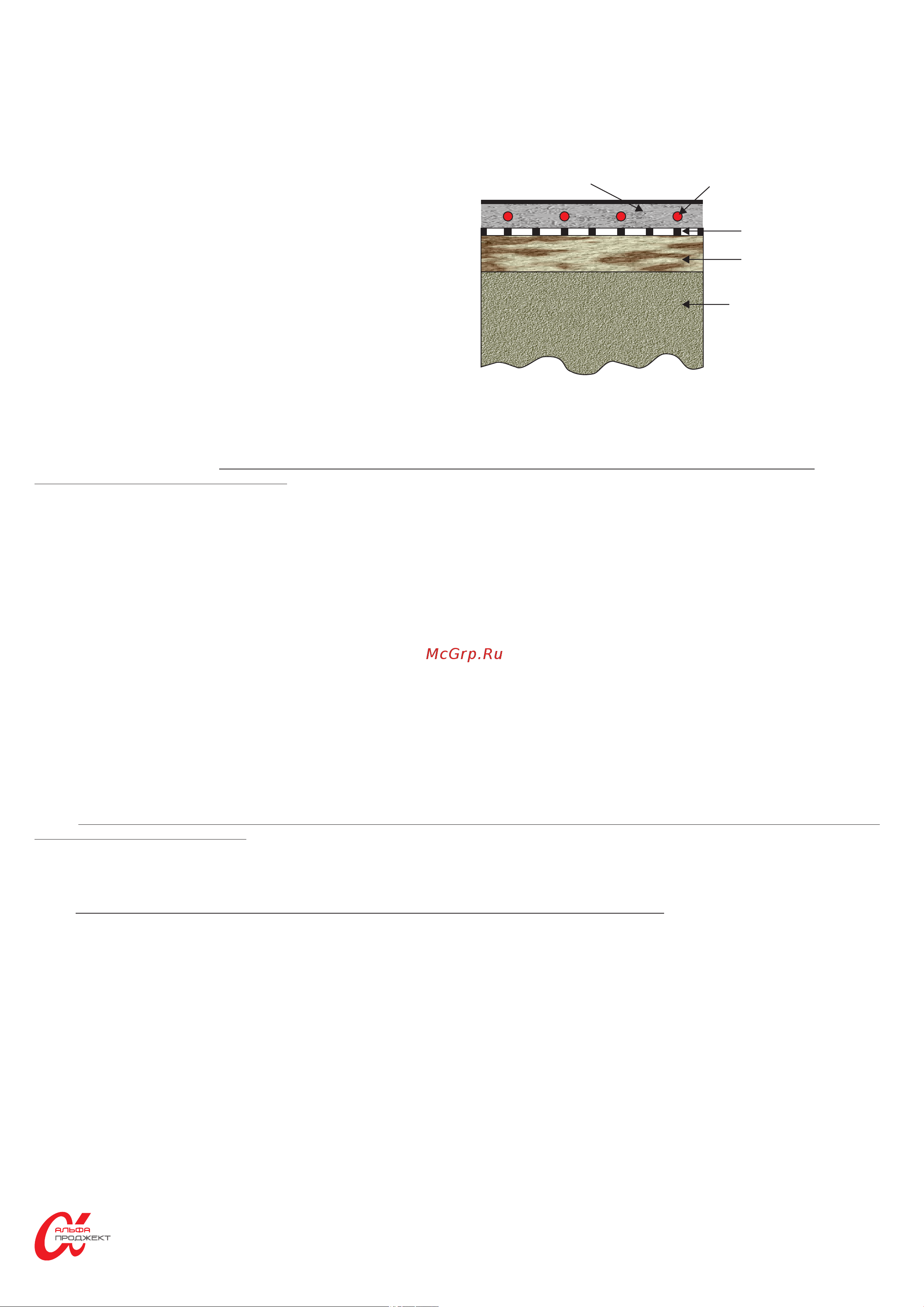

Бетон/асфальт

Нагревательный кабель

Арматурная сетка

Песок

Песчанно-гравийная

смесь

Порядок укладки

1. Установить на обогреваемую поверхность армирующую

сетка или перфорированную монтажную ленту и зафиксировать ее

во избежание перемещения

2. Установить на армирующую сетку/монтажную ленту

нагревательный кабель. Крепление кабеля на армирующую сетку

осуществляется с помощью пластиковых хомутов.

3. Провести замеры сопротивления каждой нагревательной

секции между жилами кабеля и сопротивление изоляции с целью

выявления возможного повреждения в процессе монтажа. Если в

процессе проверки обнаружится несоответствие этих параметров

указанным в технических характеристиках на секцию, то

дальнейшая эксплуатации этой секции запрещена, секция

подлежит замене.

4. Установить соединительные коробки (при необходимости) и

автоматику управления. Это может быть регулятор температуры, метеостанция или шкаф управления со встроенной автоматикой.

На данном этапе также осуществляется прокладка силового и контрольного кабеля.

5. Установить соответствующие датчики, которые будут управлять работой нагревательных секций и входят в состав автоматики

управления. Автоматика должна содержать как минимум один датчик температуры, измеряющий температуру воздуха или

обогреваемой поверхности. Эксплуатация системы обогрева без автоматики может привести к быстрому выходу из строя

нагревательных секций из-за перегрева.

6. Уложить финишный слой (бетон, асфальт, плитку и т.д.)

7. Провести еще раз замеры сопротивления каждой нагревательной секции между жилами кабеля и сопротивление

изоляции с целью выявления возможного повреждения в процессе монтажа. Если в процессе проверки обнаружится несоответствие

этих параметров указанным в технических характеристиках на секцию, то дальнейшая эксплуатации этой секции запрещена.

8. Провести пробный пуск системы обогрева, настроить автоматику управления

Меры безопасности

Установка и подключение системы кабельного обогрева должны проводиться в соответствии с:

- Правилами устройства электроустановок (ПУЭ), Главгосэнергонадзор, Москва, 2001;

- Строительными нормами и правилами, СНиП 2.04.05-91, Госстрой России;

1. Согласно ПУЭ (Главгосэнергонадзор, Москва, 2001) для всех нагревательных систем требуется устройство защитного

отключения (УЗО) с током утечки 30мА.

2. При монтаже нагревательный кабель запрещается укладывать внахлест

3. Запрещается подключать к сети не размотанный греющий кабель

4. Не допускается прилагать чрезмерные механические усилия при работе с кабелем во избежание его повреждения

5. Все монтажные работы с нагревательным кабелем должны проводиться при температуре окружающей среды не ниже

минус 20С

6. Для выполнения монтажных работ рекомендуется пользоваться услугами высококвалифицированных специалистов

Транспортировка и хранение нагревательного кабеля осуществляется в соответствии с требованиями ГОСТ 15150-69,

ГОСТ 23216-78, ГОСТ 51908-2002.

Гарантия

Гарантийное обслуживание предусматривает бесплатный ремонт или замену изделия в течение всего гарантийного срока при

соблюдении следующих условий:

-Изделие использовалось по назначению.

-Установка и эксплуатация изделия осуществлялись в соответствии с настоящей инструкцией.

-Соблюдены правила и требования по транспортировке и хранению изделия.

Изделие снимается с гарантии и бесплатный ремонт\замена изделия не производится, если:

-Истек срок гарантии.

-Изделие было повреждено при транспортировке или хранении после получения товара до ввода в эксплуатацию или

нарушены правила монтажа и эксплуатации транспортировки или хранения.

-Нарушены условия гарантийных обязательств, что в каждом конкретном случае определяет технический

специалистизготовителя или его представителя.

-На изделии есть следы постороннего вмешательства, или была попытка самостоятельного (несанкционированного) ремонта.

-В гарантию были внесены изменения или исправления, не заверенные подписью и печатью Изготовителя или его представителя.

-Если отсутствует гарантия (паспорт на изделие).

Для исполнения гарантийных обязательств необходимо направить следующие документы изготовителю или его

представителю:

- Документ с указанием даты продажи.

- Претензия покупателя с указанием характера неисправности и условий использования.

ГАРАНТИЙНЫЙ СРОК – 5 ЛЕТ С ДАТЫ ПРОДАЖИ.

ПРИ ВОЗНИКНОВЕНИИ НЕИСПРАВНОСТЕЙ ИЛИ ВОПРОСОВ ПО ИСПОЛЬЗОВАНИЮ,

ОБРАЩАЙТЕСЬ В СЕРВИСНУЮ СЛУЖБУ ПО ТЕЛЕФОНУ: 8 800 200 30 88

ООО «Системы кабельного обогрева «Альфа-проджект»

454091, г. Челябинск, ул. Российская, 277, оф.6

+7 (351) 202-02-88 www.obogrevay.ru
